Удлиненный вал - для DCX-M от 200 до 400 А длина 305 мм | 431151 Legrand

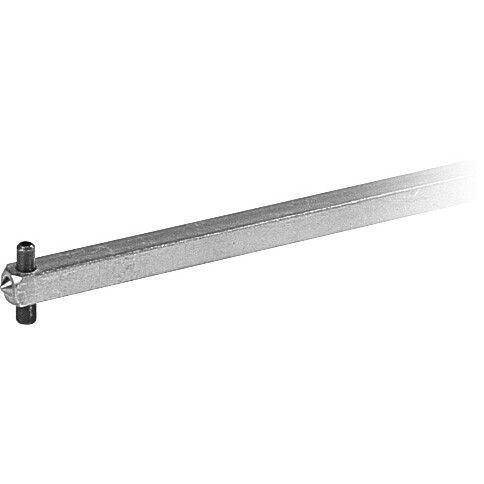

Вал удлиненный для DCX-M от 200 А до 400 А, длина 305 мм — компонент для удалённого управления рубильниками серии Legrand DCX-M. Этот вал позволяет оператору управлять аппаратом из безопасной зоны, не подходя близко к токоведущим частям. Артикул 431151 совместим с рубильниками DCX-M на токи 200–400 А.

Назначение и область применения

Вал удлиненный для DCX-M предназначен для передачи движения от рукоятки управления к механизму рубильника, когда сам аппарат установлен в труднодоступном месте — например, за стеной, в распределительном щите или на высокой платформе. Применяется там, где требуется дистанционное включение/выключение цепи без физического доступа к устройству. Подходит для систем автоматизации, промышленных линий, энергообъектов и объектов с повышенными требованиями к безопасности персонала.

Технические характеристики

• Тип: ось удлинительная — передаёт вращательное движение от рукоятки к контактору;
• Длина: 305 мм — оптимальная длина для большинства типовых установок;
• Рабочий ток: совместим с рубильниками DCX-M на 200–400 А;
• Метод крепления: монтируется непосредственно на корпус аппарата через шлицевой соединитель;
• Не имеет габаритных размеров (высота, ширина, толщина — 0 мм), так как является внутренним элементом привода.

Совместимость и монтаж

Вал удлиненный для DCX-M от 200 А до 400 А, длина 305 мм совместим исключительно с рубильниками серии Legrand DCX-M. Установка выполняется после монтажа самого рубильника:

• Убедитесь, что механизм рубильника находится в положении «OFF»;
• Совместите шлицы вала с выходным валом рубильника — он должен входить плотно, без усилия;
• Закрепите вал с помощью фиксирующего кольца или болта, указанного в инструкции к рубильнику;
• Подсоедините рукоятку управления к противоположному концу вала — она должна свободно поворачиваться без люфтов.

Не используйте вал с другими сериями — даже если внешний вид похож, внутренние шлицы и моменты затяжки отличаются.

Преимущества

• Обеспечивает безопасную дистанционную работу с высокотоковыми рубильниками;
• Изготовлен из прочного металлического сплава — выдерживает многократные циклы включения/отключения;
• Стандартная длина 305 мм покрывает большинство требований по монтажу в щитах и коробах;
• Простая замена — не требует демонтажа всего устройства, достаточно открутить фиксатор.

Ограничения применения

• Не предназначена для работы в условиях постоянной вибрации выше нормы — возможен износ шлицев;
• Не используется с рубильниками других брендов или серий, кроме Legrand DCX-M;
• Не рассчитана на управление в режиме частых коммутаций (более 10 раз в час) — для таких задач нужны автоматические выключатели;
• Не применяется в качестве силового проводника — не проводит ток, только передаёт механическое движение.

Примеры использования

• Промышленный станок с рубильником, закреплённым внутри металлического кожуха — рукоятка выведена на панель оператора;
• Электрощитовая камера с несколькими рубильниками DCX-M — все рукоятки расположены на одной стороне для удобного обслуживания;
• Агрегаты в пищевой промышленности, где необходимо соблюдать санитарные нормы — рубильники смонтированы вне зоны мойки, управление — через вал.

Практические советы

• Перед установкой проверьте, чтобы вал был полностью вставлен в шлицы — недостаточное погружение вызовет проскальзывание и невозможность включения;
• Если рукоятка плохо поворачивается — возможно, вал перекошен. Отрегулируйте его положение, не допуская изгиба;
• При длительной эксплуатации периодически проверяйте надёжность крепления — особенно в местах с температурными колебаниями;
• Для длинных трасс (>305 мм) используйте несколько валов с муфтами — не пытайтесь удлинять этот элемент самостоятельно;
• Артикул 431151 — единственный вариант для DCX-M с током 200–400 А. Для меньших токов (например, 100 А) нужен другой вал.
