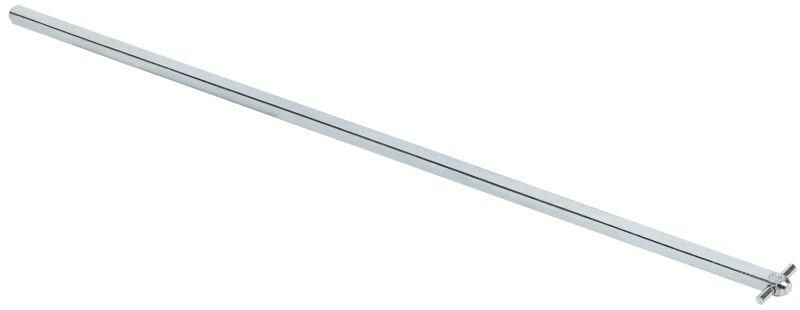

Вал 360мм для рукояток дистанционного управления ВРК 160-250А KARAT - KA-VR00D-V-0160-0250-360 IEK

Вал 360 мм для рукояток дистанционного управления для выключателей рулевого управления 160–250 А - это компонент для удалённого управления выключателями-разъединителями серии KARAT от IEK. Устанавливается на модуль управления, позволяет оператору управлять оборудованием из безопасной зоны, не подходя к токоведущим частям. Артикул ka-vr00d-v-0160-0250-360 совместим с выключателями номиналом 160–250 А.

Назначение и область применения

Вал 360 мм для рукояток дистанционного управления предназначен для передачи механического движения от рукоятки к механизму выключателя-разъединителя. Он используется там, где необходимо управлять коммутационным устройством издалека - например, при обслуживании распределительных щитов, станций автоматизации или промышленных линий. Применяется исключительно с выключателями-разъединителями серии KARAT от IEK, когда требуется соблюсти требования безопасности и удобства оперирования.

Технические характеристики

• Длина вала: 360 мм
• Номинальный ток выключателя, с которым совместим: 160–250 А
• Материал: сталь с антикоррозийным покрытием
• Тип соединения: шлицевой фланец для крепления к модулю управления KARAT
• Рабочая температура: от –25 C до +40 C (соответствует условиям эксплуатации серии KARAT)

Совместимость и монтаж

Вал 360 мм для рукояток дистанционного управления устанавливается только на модуль управления выключателя-разъединителя KARAT IEK. Для монтажа:

• Убедитесь, что выключатель отключен и обесточен.
• Снимите крышку модуля управления.
• Вставьте вал в шлицевую муфту до упора - он должен защёлкнуться.
• Подсоедините рукоятку дистанционного управления (приобретается отдельно).
• Проверните вал рукой - движение должно быть свободным, без заклинивания.

Не используйте вал с другими сериями выключателей - несовместимые крепления могут повредить механизм.

Преимущества

• Обеспечивает надёжную передачу крутящего момента без люфта.
• Стандартная длина 360 мм оптимальна для большинства щитовых помещений.
• Совместим с оригинальными рукоятками IEK - гарантирует точное соответствие геометрии и усилия переключения.
• Уменьшает риск поражения электрическим током при работе с высоковольтными цепями.

Ограничения применения

• Не предназначена для работы с автоматическими выключателями - только с разъединителями серии KARAT.
• Не допускается использование в условиях постоянного воздействия воды, агрессивных химикатов или температур ниже –25 C.
• Не поддерживает электрическую блокировку - только механическое управление.
• Не заменяет автономные системы дистанционного управления (например, с ЭУ или МК).

Примеры использования

• Управление выключателем в распределительном щите, установленном внутри производственного цеха, с пульта вне помещения.
• Переключение питания на конвейере в зоне с повышенной запылённостью - оператор работает из безопасной зоны.
• Аварийное отключение силового оборудования в электроустановках, где доступ к самому выключателю затруднён.

Практические советы

• Выбирайте рукоятку с учётом длины вала - слишком длинная рукоятка может вызвать перегрузку механизма.
• При монтаже проверяйте осевое положение вала - перекос снижает срок службы и создаёт трение.
• Регулярно осматривайте вал на предмет коррозии, особенно в сырых помещениях - даже с покрытием возможна эрозия кромок.
• Запасной вал ka-vr00d-v-0160-0250-360 рекомендуется иметь на складе для быстрой замены при выходе из строя.
