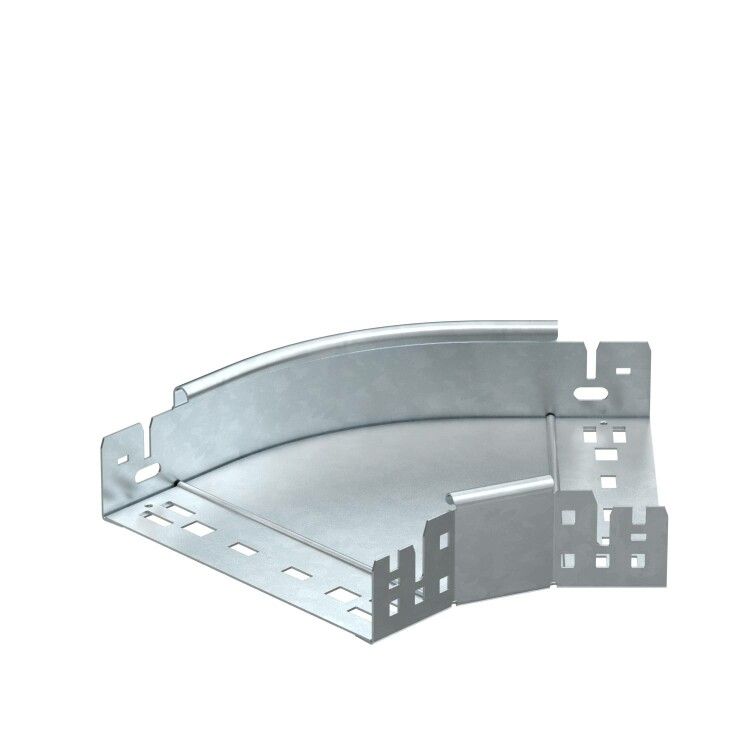

Угловая секция 45° 60x200 (RBM 45 620 FT) | 6041064 OBO Bettermann

Секция угловая 45 градусов 60x200 мм горячий цинк от OBO BETTERMANN предназначена для создания поворотов в кабельных трассах с высотой бортов 60 мм. Артикул RBM 45 620 FT обеспечивает надёжное соединение без дополнительных крепёжных элементов благодаря интегрированной системе замков.

Назначение и область применения

Секция угловая 45 градусов 60x200 мм горячий цинk используется для изменения направления кабельного лотка на угол 45°. Подходит для всех типов кабельных лотков с высотой боковой стенки 60 мм. Применяется в промышленных объектах, на заводах, в распределительных щитовых, на транспорте и в других местах, где требуется организовать сложную трассу кабелей без резких изгибов.

Технические характеристики

• Угол поворота: 45°
• Размеры: 60 мм (высота) × 200 мм (ширина)
• Материал: сталь
• Толщина стенки: 1,25 мм
• Покрытие: горячий цинк - защищает от коррозии даже в агрессивных средах
• Исполнение: с интегрированным соединителем - не требует болтов, хомутов или сварки
• Артикулы: RBM 45 620 FT, 6041064

Совместимость и монтаж

Секция совместима исключительно с кабельными лотками OBO BETTERMANN серии, имеющими высоту борта 60 мм. Монтаж выполняется просто: один край секции вставляется в лоток, второй - в следующую секцию или прямой участок. Интегрированный соединитель фиксирует детали механически, без инструментов. Убедитесь, что все соединяемые элементы имеют одинаковую высоту - 60 мм - идентичный профиль и покрытие.

Безопасность и стандарты

Изделие соответствует требованиям к прочности и устойчивости к коррозии, характерным для промышленных решений OBO BETTERMANN. Горячее цинкование обеспечивает долговечность в условиях повышенной влажности, перепадов температур и воздействия химических веществ. Соответствие международным нормам EN 61537 и IEC 61537 подтверждается сертификатами производителя.

Преимущества

• Не требует дополнительных креплений - экономит время и материалы
• Горячее цинкование увеличивает срок службы до 25+ лет в закрытых помещениях и до 15 лет на открытом воздухе
• Жесткая конструкция из стали 1,25 мм выдерживает нагрузки от кабелей и внешних воздействий
• Легко комбинируется с другими элементами системы OBO BETTERMANN
• Подходит для быстрой модификации существующих трасс без демонтажа

Ограничения применения

• Не применяется для лотков с высотой борта менее или более 60 мм - возможен зазор или перекос
• Не предназначен для использования в качестве несущего элемента - не рассчитана на вес человека или оборудования
• Не рекомендуется для установки в зонах с постоянным механическим ударным воздействием (например, рядом с прессами)
• Не следует использовать в средах с концентрацией солей выше допустимой для цинка - например, вблизи морского побережья без дополнительной защиты

Примеры использования

• Переход кабельного лотка от вертикального шахтного канала к горизонтальной трассе в цехе
• Обход препятствий (трубопроводов, колонн) на производстве
• Формирование плавного поворота в распределительном щите с плотной компоновкой
• Модернизация старой трассы без замены всего лотка - достаточно заменить прямой участок на угловую секцию

Практические советы

• Перед монтажом проверьте, чтобы внутренние поверхности лотка и секции были чистыми - грязь снижает качество соединения
• При сборке длинных трасс используйте одну и ту же партию изделий - цвет и толщина цинкового покрытия могут немного отличаться
• Для открытых площадок дополнительно контролируйте состояние соединений каждые 2–3 года - особенно после зимнего периода
• Если нужен поворот на 90°, используйте две такие секции подряд - они легко состыковываются
• Артикул RBM 45 620 FT - точный идентификатор; при заказе всегда указывайте его, а не общее название, чтобы избежать ошибок
