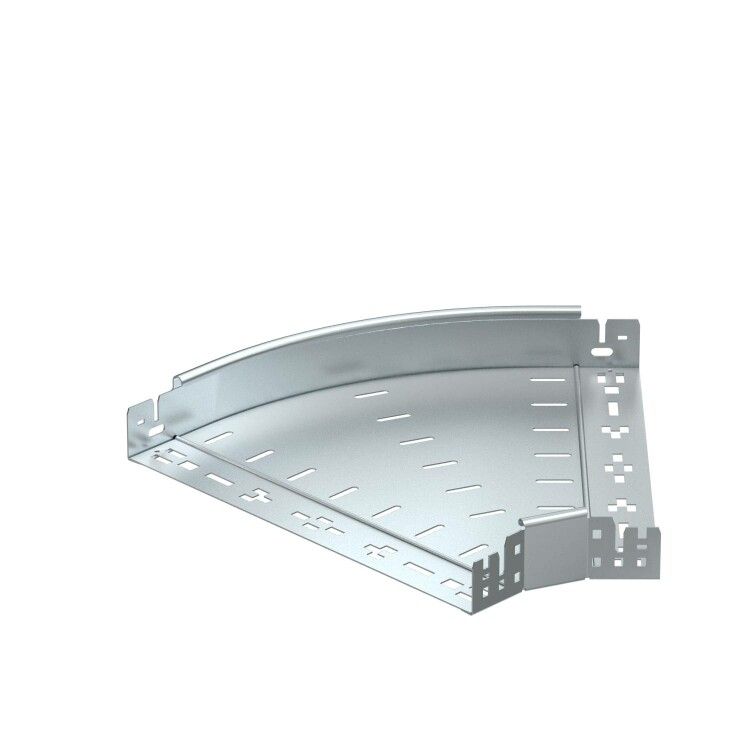

Угловая секция 45° 60x400 (RBM 45 640 FS) | 6041048 OBO Bettermann

Угловая секция 45 градусов 60x400 мм от OBO BETTERMANN - элемент системы кабельной проводки, предназначенный для изменения направления трассы на 45° между лотками с высотой бортов 60 мм. Артикул RBM 45 640 FS обеспечивает надёжный и быстрый монтаж благодаря интегрированному соединителю.

Назначение и область применения

Угловая секция 45 градусов 60x400 мм используется для формирования поворотов в кабельных лотках при прокладке силовых и слаботочных сетей. Подходит для всех типов лотков с высотой боковой стенки 60 мм, включая металлические, пластиковые и комбинированные системы. Применяется в промышленных объектах, центрах обработки данных, на заводах, в транспортной инфраструктуре - там, где требуется изменить направление трассы без потери жесткости и герметичности.

Технические характеристики

• Угол поворота: 45° - оптимальный угол для плавного перехода трассы, снижающий нагрузку на кабели при изгибе
• Размеры: 60 × 400 мм - высота соответствует стандартным лоткам, длина позволяет легко соединяться с прямыми участками
• Материал: сталь с цинковым покрытием - устойчивость к коррозии, долгий срок службы в условиях повышенной влажности и агрессивной среды
• Толщина материала: 1,25 мм - достаточная жёсткость для механических нагрузок, сохраняет форму при монтаже и эксплуатации
• Исполнение: с интегрированным соединителем - исключает необходимость дополнительных крепёжных элементов
• Артикулы: RBM 45 640 FS / 6041048

Совместимость и монтаж

Угловая секция 45 градусов 60x400 мм совместима с любыми кабельными лотками OBO BETTERMANN серии с высотой борта 60 мм. Интегрированный соединитель позволяет зафиксировать секцию одним движением - достаточно вставить её в торец лотка до щелчка. Монтаж выполняется без сверления, болтов или шайб. Убедитесь, что внутренние кромки лотка имеют одинаковый профиль - иначе соединение будет неплотным.

Безопасность и стандарты

Изделие соответствует требованиям EN 61537 и DIN 41929 для кабельных систем в промышленном исполнении. Цинковое покрытие обеспечивает электроизоляционную безопасность и предотвращает образование гальванических пар при контакте с другими металлами. Напряжение и ток не влияют на работу секции - она является пассивным элементом конструкции.

Преимущества

• Экономия времени: нет необходимости использовать отдельные крепежи или фланцы
• Повышенная прочность: цельнолитая конструкция из стали 1,25 мм выдерживает нагрузки от заполненных кабелей
• Легкая установка: соединение происходит без инструментов - даже в труднодоступных местах
• Защита от коррозии: цинкование гарантирует долгую службу в помещениях с влажностью и перепадами температур
• Совместимость с сериями OBO: полностью интегрируется в существующие системы без адаптеров

Ограничения применения

• Не применяется для лотков с высотой борта менее или более 60 мм - возможен зазор или перекос
• Не предназначен для наружной эксплуатации без дополнительной защиты - хотя цинк устойчив, длительное воздействие осадков требует герметизации стыков
• Не рекомендуется для частых демонтажей: многократное расстыковывание может деформировать замковые элементы
• Не подходит для систем с напряжением выше 1000 В переменного тока - не является изолирующим элементом

Примеры использования

• Переход трассы вдоль стены под углом 45° в производственном цехе
• Обход оборудования на конвейере, где нельзя сделать прямой поворот
• Подключение кабельного лотка к распределительному щиту через диагональный канал
• Формирование маршрута в серверной комнате с ограниченным пространством

Практические советы

• Перед монтажом проверьте, чтобы все лотки имели одинаковое покрытие - смешивание цветов или типов цинка может вызвать химическую реакцию
• При использовании в пыльных средах регулярно осматривайте соединители - грязь может препятствовать плотному защёлкиванию
• Если необходимо увеличить жёсткость, закрепите секцию дополнительно саморезами через отверстия в основании - они предусмотрены для этого
• Для длинных трасс используйте несколько таких секций подряд - это создаёт плавный спиральный маршрут, снижая риск перегиба кабелей
• Запомните артикул RBM 45 640 FS - он единственный в линейке OBO Bettermann с таким сочетанием угла, размера и типа соединителя
