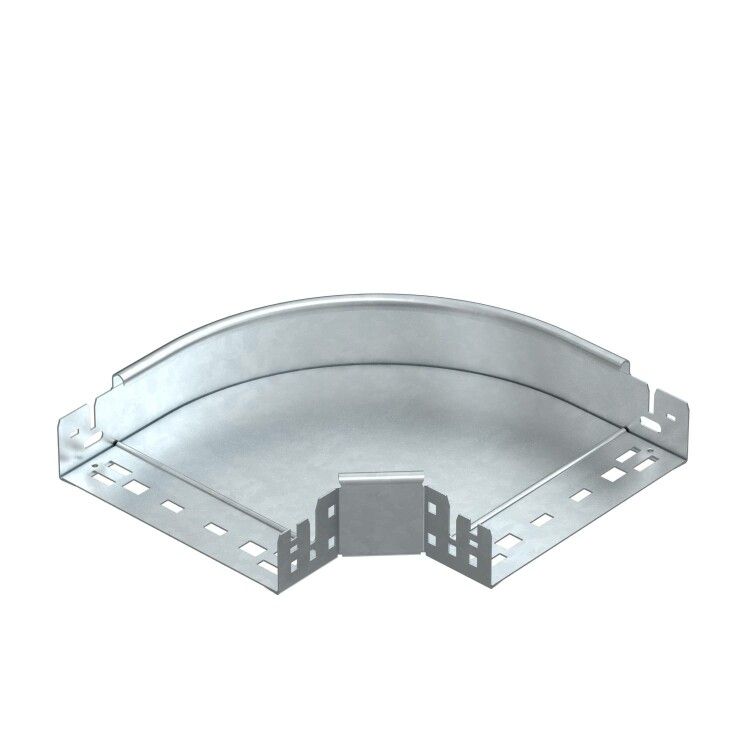

Угловая секция 90° 60x200 (RBM 90 620 FT) | 6041154 OBO Bettermann

Угловая секция 90 градусов 60x200 мм от OBO BETTERMANN (арт. RBM 90 620 FT) предназначена для создания поворотов на 90° в кабельных трассах из лотков с высотой бортов 60 мм. Конструкция обеспечивает надёжный переход между горизонтальными участками с интегрированным соединителем - без необходимости дополнительной фурнитуры.

Назначение и область применения

Угловая секция 90 градусов 60x200 мм используется для формирования угловых переходов в кабельных трассах, где требуется изменить направление лотка на 90°. Подходит для всех типов кабельных лотков с высотой боковой стенки 60 мм - включая лотки OBO Bettermann и совместимые модели других производителей. Применяется в промышленных объектах: на заводах, в распределительных пунктах, на транспорте, в энергетике и автоматизации.

Технические характеристики

• Угол поворота: 90° - точный прямой угол для вертикального изменения направления трассы.
• Размеры: ширина 200 мм, высота 60 мм - соответствует стандартным лоткам с таким же параметром борта.
• Материал: сталь с толщиной 1,25 мм - прочная, устойчивая к деформациям при нагрузках.
• Покрытие: горячий цинк - защищает от коррозии даже в агрессивных средах, продлевает срок службы.
• Исполнение: с интегрированным соединителем - позволяет закрепить секцию напрямую к лотку без болтов или хомутов.
• Направление изменения: горизонтальное - применяется при повороте трассы в плоскости, параллельной полу.

Совместимость и монтаж

Угловая секция 90 градусов 60x200 мм совместима исключительно с кабельными лотками, имеющими высоту боковой стенки 60 мм. Монтаж выполняется путём вставки краёв секции внутрь торцов лотков - интегрированный соединитель плотно фиксирует элемент без дополнительных крепёжных деталей. Убедитесь, что лотки имеют одинаковое покрытие (горячий цинк) для сохранения целостности защиты от коррозии. Не используйте с лотками другой высоты - возможны зазоры и снижение механической устойчивости.

Безопасность и стандарты

Произведено в соответствии с требованиями европейских норм для кабельных систем. Горячее цинкование обеспечивает соответствие классу коррозионной стойкости C4–C5 по ISO 12944. Сертифицирована для использования в помещениях с повышенной влажностью и на открытых площадках.

Преимущества

• Экономия времени на сборке - нет нужды в болтах, гайках или сварке.
• Надёжное соединение благодаря жёсткой форме и точному соответствию профилю лотка.
• Защита от коррозии сохраняется на всей поверхности - благодаря сплошному цинковому слою.
• Лёгкий вес и компактность позволяют легко транспортировать и устанавливать в ограниченном пространстве.

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтального изменения направления.
• Не совместим с лотками высотой менее или более 60 мм - требует точного соответствия габаритам.
• Не рекомендуется использовать в условиях постоянного воздействия открытого огня или температур выше +80 C.
• Не заменяет опорные элементы - должна использоваться только как поворотный модуль в составе полноценной трассы.

Примеры использования

• Переход кабельной трассы вокруг колонны в производственном цехе.
• Обход препятствий (трубопроводов, оборудования) в распределительных щитовых.
• Формирование контура трассы вдоль перегородок в серверных помещениях.
• Подключение лотков от потолочного маршрута к уровню пола в технологических каналах.

Практические советы

• Перед установкой проверьте, чтобы все лотки имели одинаковый уровень и шаг крепления - иначе возникнут усилия на соединении.
• Если трасса нагружена тяжёлыми кабелями, дополнительно закрепите угловую секцию 90 градусов 60x200 мм через каждые 1,5 метра к несущей конструкции.
• При работе в сырых местах - контролируйте состояние цинкового покрытия; при появлении белого налёта (цинковый нарост) протирать не следует - это естественный процесс пассивации.
• Артикул RBM 90 620 FT - единственный вариант этой формы от OBO Bettermann; аналоги других брендов могут иметь отличную форму соединителя - не гарантируют герметичность и долговечность.
