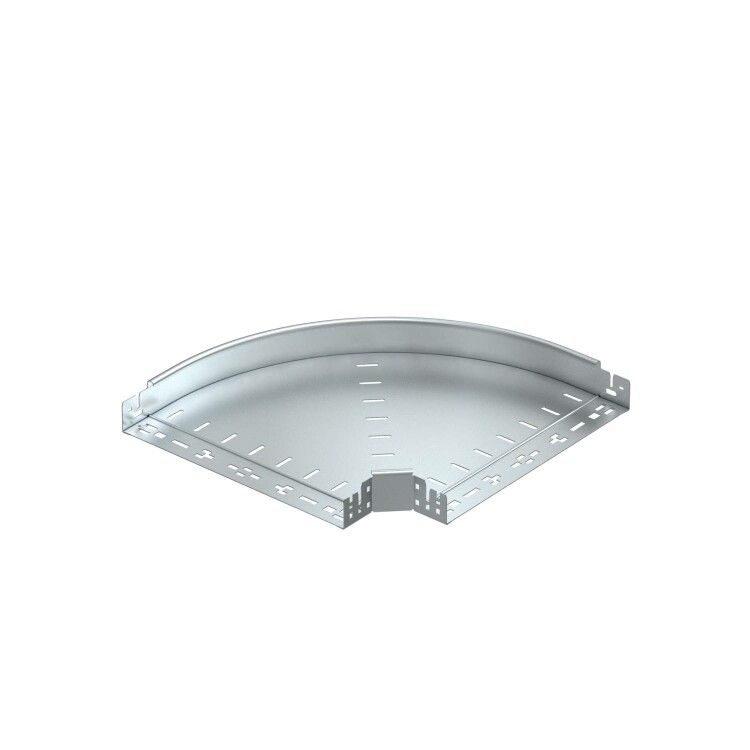

Угловая секция 90° 60x400 (RBM 90 640 FS) | 6041138 OBO Bettermann

Угловая секция для кабельного лотка 90 градусов 60x400 мм от OBO BETTERMANN - элемент системы KTS для изменения направления кабельной трассы на 90°. Артикул 6041138 обеспечивает надёжный и быстрый монтаж благодаря интегрированному соединителю, совместимому с лотками высотой 60 мм.

Назначение и область применения

Угловая секция для кабельного лотка 90 градусов 60x400 мм используется для создания поворотов в кабельных трассах при прокладке проводов и кабелей. Применяется в промышленных объектах, центрах обработки данных, на заводах и в распределительных щитах, где требуется изменить направление лотка под углом 90° без использования нескольких прямых участков.

Технические характеристики

• Угол поворота: 90° - позволяет выполнить точный изгиб трассы без зазоров
• Размеры: ширина 400 мм, высота 60 мм - соответствует стандартным лоткам с бортами 60 мм
• Толщина материала: 1,25 мм - обеспечивает жесткость и устойчивость к механическим нагрузкам
• Материал: сталь - прочная основа, выдерживающая длительную эксплуатацию
• Защитное покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Исполнение: с интегрированным соединителем - исключает необходимость в дополнительных крепёжных элементах
• Дополнительная информация: RBM 90 640 FS - внутренний код производителя, указывающий на серию и модификацию

Совместимость и монтаж

Угловая секция для кабельного лотка 90 градусов 60x400 мм совместима со всеми кабельными лотками OBO BETTERMANN серии KTS, имеющими высоту боковой стенки 60 мм. Интегрированный соединитель позволяет закрепить её одним движением - достаточно совместить кромки с соседними лотками и зафиксировать болтом через предварительно подготовленные отверстия. Монтаж выполняется без сварки, клепки или дополнительных фланцев. Подходит для горизонтальной и вертикальной установки.

Безопасность и стандарты

Изделие соответствует требованиям международных норм на кабельные системы (IEC 61537, DIN 41420). Оцинкованное покрытие снижает риск возникновения электрохимической коррозии, что важно для безопасной работы в помещениях с высокой влажностью. Нет открытых острых кромок - минимизирует риск травм при обслуживании.

Преимущества

• Экономия времени: интегрированный соединитель исключает необходимость в отдельных крепёжных деталях
• Герметичность соединений: плотное прилегание снижает риск попадания пыли и влаги в тракт
• Совместимость с широким спектром лотков: работает с любыми 60-миллиметровыми системами OBO BETTERMANN
• Долгий срок службы: оцинкованная сталь устойчива к внешним воздействиям даже в сложных условиях

Ограничения применения

• Не предназначена для использования с лотками высотой менее или более 60 мм - возможны зазоры и потеря герметичности
• Не рекомендуется применять в условиях постоянного погружения в воду - хотя оцинковка защищает от влаги, она не заменяет IP-защиту
• Не подходит для силовых кабелей с экстремально высокой температурой (>70C) - материал не рассчитан на термическую деформацию

Примеры использования

• Переход с горизонтального участка кабельного лотка на вертикальный в машинном зале
• Обход препятствий (колонн, трубопроводов) в распределительных щитах
• Формирование L-образной трассы в серверной комнате для организации кабелей питания и связи
• Подключение кабельных лотков к шкафам управления с нижней или боковой подводкой

Практические советы

• Перед монтажом проверьте, что все смежные лотки имеют точно такую же высоту - 60 мм. Отклонение даже на 2–3 мм нарушит соединение
• При сборке используйте болты M6 или M8, предусмотренные в комплекте с другими элементами KTS - они обеспечивают равномерное усилие затяжки
• Если трасса проходит в местах с вибрацией, дополнительно закрепите угол с помощью хомутов на опорах
• Артикул 6041138 - это часть серии KTS; для сохранения целостности системы не комбинируйте с продукцией других брендов без проверки совместимости
