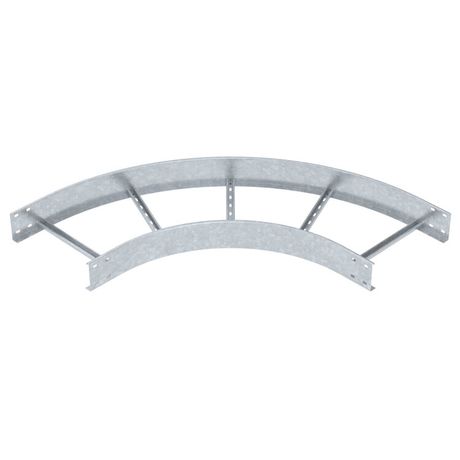

Угловая секция 90° лестничного лотка 110х400 мм R=500 (LB 90 1140 R5 FT) | 6217776 OBO Bettermann

Угловая секция 90° лестничного лотка 110х400 мм R=500 мм от OBO BETTERMANN предназначена для изменения направления трассы кабельных систем на 90 градусов с плавным изгибом. Применяется в сложных маршрутах прокладки кабелей на объектах с большими расстояниями между точками опоры, особенно там, где требуется сохранить целостность и безопасность проводки - например, на промышленных площадках, энергообъектах и в инфраструктурных проектах.

Назначение и область применения

Эта угловая секция используется для поворота лестничного лотка в горизонтальной плоскости под углом 90°. Подходит для систем, где необходимо обеспечить плавный переход кабелей без острых изгибов, снижающих допустимую нагрузку и увеличивающих риск повреждения изоляции. Особенно эффективна при прокладке силовых и управляющих кабелей на крупных объектах - заводы, АЭС, транспортные терминалы, подстанции.

Технические характеристики

• Угол поворота: 90° - позволяет выполнить правый или левый поворот в одной секции без дополнительных элементов.
• Внутренний радиус: 500 мм - обеспечивает минимально допустимый радиус изгиба для кабелей с жесткой конструкцией, исключает перегиб и механические повреждения.
• Ширина лотка: 400 мм - соответствует стандартному шагу крепления и совместима с лотками этой ширины от других производителей.
• Высота боковой стенки: 110 мм - обеспечивает достаточную защиту кабелей от внешних воздействий и удобство при прокладке плотных пучков.
• Материал: сталь оцинкованная с покрытием «горячий цинк» - гарантирует долговечность в агрессивных средах, защищает от коррозии даже при механическом повреждении поверхности.
• Тип профиля: беззубцовый, плоский - предотвращает зацепление кабелей при протяжке, снижает риск повреждения изоляции.
• Исполнение изгиба: плавный - равномерное распределение усилий по всей длине, отсутствие зон концентрации напряжений.
• Конструкция: без соединительного разъема - требует фиксации через болтовые соединения с соседними прямыми участками лотка.

Совместимость и монтаж

Угловая секция 90° лестничного лотка 110х400 мм R=500 мм совместима с любыми лестничными лотками шириной 400 мм и высотой 110 мм, в том числе серий от OBO BETTERMANN и аналогичными изделиями других брендов. Для монтажа используются болты и гайки M8/M10 (не входят в комплект). Крепится к прямым участкам лотка с помощью двух сторон - каждая сторона имеет отверстия под стандартные крепежи. Установка выполняется после сборки основной трассы; рекомендуется проверять соответствие внутреннего радиуса 500 мм минимальному допустимому радиусу изгиба применяемых кабелей перед установкой.

Безопасность и стандарты

• Произведено в соответствии с требованиями ГОСТ Р МЭК 61537 и DIN 41494.
• Обладает лицензией Росатома № ЦО-12-101-13253 от 12.04.2023 - допущена к использованию на ядерных объектах и в зонах повышенных требований к надежности.
• Занесена в Реестр промышленной продукции РФ (№ 1367\9\2023) - подтверждает соответствие требованиям законодательства РФ.

Преимущества

• Плавный изгиб с радиусом 500 мм снижает нагрузку на кабели при протяжке и эксплуатации.
• Оцинкованное покрытие «горячий цинк» обеспечивает срок службы более 30 лет даже в условиях повышенной влажности и химической активности.
• Беззубцовый профиль исключает случайное повреждение изоляции кабеля при перемещении или обслуживании системы.
• Жесткая конструкция без разъемов минимизирует точки отказа и не требует дополнительных деталей для герметизации.

Ограничения применения

• Не предназначен для вертикальных поворотов - применяется только в горизонтальной плоскости.
• Не заменяет поворотные элементы с меньшим радиусом - нельзя использовать вместо R=250 мм, если кабели имеют жесткую конструкцию и требуют меньшего изгиба.
• Требует наличия прямых участков лотка до и после секции для правильной фиксации - не может быть установлен как самостоятельный элемент без поддержки.
• Не рассчитана на использование в качестве несущей конструкции - все нагрузки должны восприниматься основной трассой, а не самой угловой секцией.

Примеры использования

• Переход трассы вокруг колонны в машинном зале тепловой электростанции.
• Изменение направления кабельной трассы в подземном тоннеле при обходе технологического оборудования.
• Прокладка кабелей в распределительном пункте АЭС, где необходима максимальная надежность и соответствие нормам Росатома.
• Система кабельной трассы на железнодорожной станции, где требуется плавный поворот без препятствий для обслуживания.

Практические советы

• Перед монтажом проверьте, что минимальный радиус изгиба ваших кабелей ≤ 500 мм - иначе возможны повреждения изоляции.
• Используйте только болты класса прочности 8.8 и выше для крепления - недостаточно прочный крепеж может вызвать деформацию при нагрузке.
• При прокладке многожильных кабелей в плотных пучках - убедитесь, что суммарный диаметр пучка не превышает 70% свободного объема внутри лотка.
• При работе в помещениях с высокой влажностью или агрессивной средой - дополнительно контролируйте состояние цинкового покрытия ежегодно.
• Артикулы 6217776 и lb 90 1140 r5 ft - это один и тот же продукт. Оба номера можно использовать при заказе.
