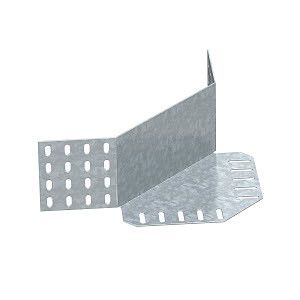

Соединитель угловой для лотка REV 110 DD OBO 6069339 Bettermann

Угловое соединение 110x200 мм от OBO BETTERMANN (арт. 6069339, REV 110 DD) предназначено для надежного соединения кабельных лотков под углом 90°, обеспечивая целостность трассы при изменении направления прокладки.

Назначение и область применения

Этот угловой соединитель используется исключительно для сборки кабельных лотков с высотой боковой стенки 110 мм. Он позволяет выполнить поворот на 90 градусов без разрывов в тракте прокладки кабелей. Подходит для систем внутри зданий - в цехах, серверных, распределительных пунктах, где требуется организовать маршруты кабелей с изменением направления.

Технические характеристики

• Тип изделия: Соединитель угловой
• Размеры: 110×200 мм - соответствует высоте стенки лотка и ширине перехода между плоскостями
• Материал: Сталь с оцинкованным покрытием - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Тип соединения: Винтовой разъем - фиксируется болтами к кромкам лотков, обеспечивает механическую прочность и электрический контакт
• Исполнение: Уголковый соединитель, модель REV 110 DD

Совместимость и монтаж

Угловое соединение 110x200 мм совместимо только с лотками OBO BETTERMANN серии REV 110, имеющими одинаковые габариты и форму кромки. Для установки необходимо:

• Выровнять торцы двух лотков под прямым углом друг к другу
• Закрепить соединитель болтами через предварительно просверленные отверстия в кромках лотков
• Обеспечить плотный контакт металлических поверхностей - это гарантирует непрерывность заземления

Не используйте этот элемент для лотков других производителей или с другой высотой стенки - даже небольшое отличие в размерах (например, 105 или 115 мм) нарушит герметичность и жесткость соединения.

Безопасность и стандарты

Произведён в соответствии с требованиями европейских норм для кабельных систем. Оцинкованное покрытие снижает риск электрохимической коррозии. Электрическая проводимость материала обеспечивает единое потенциальное заземление всей системы при правильном монтаже.

Преимущества

• Прочное винтовое соединение выдерживает нагрузки от веса кабелей и внешних воздействий
• Цинковое покрытие увеличивает срок службы в помещениях с колебаниями влажности
• Форма точно соответствует профилю лотков REV 110 - минимизирует зазоры и перегибы кабелей
• Поддерживает непрерывную электрическую связь между секциями лотка - важно для защиты от помех и ударов тока

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты от осадков и ультрафиолета
• Не работает с лотками из алюминия или композитных материалов - материал соединителя (сталь) требует однородности по составу для сохранения электроконтакта
• Не допускается использование в качестве опоры или несущего элемента - он лишь соединяет уже установленные участки лотка
• Не применяется для лотков с высотой стенки менее 110 мм или более - возможна деформация или плохой контакт

Примеры использования

• Переход между горизонтальным и вертикальным участком кабельного лотка в производственном цеху
• Смена направления трассы вокруг оборудования или колонны в серверной комнате
• Сборка многоуровневых систем лотков в распределительных щитовых

Практические советы

• Перед монтажом проверьте, что все лотки имеют одну серию - REV 110 DD - и одинаковый шаг отверстий
• Затягивайте болты равномерно, чтобы не перекосить соединение; избыточная затяжка может повредить кромку лотка
• После установки проверьте электрическую непрерывность между лотками тестером - особенно если система должна работать в режиме защитного заземления
• Если требуется частая разборка, рекомендуется использовать антивибрационные шайбы под головки болтов
