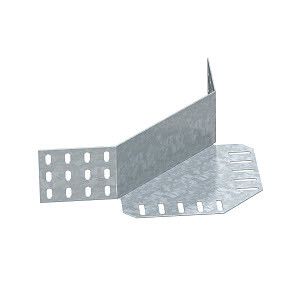

Соединитель угловой H85 REV 85 DD OBO 6069320 Bettermann

Угловое соединение для кабельного лотка 85 мм от OBO BETTERMANN (арт. 6069320, REV 85 DD) предназначено для создания прочных поворотов в системах кабельных лотков, обеспечивая целостность трассы при изменении направления на 90 градусов.

Назначение и область применения

Этот угловой соединитель используется для соединения двух участков кабельного лотка под прямым углом. Применяется в системах прокладки силовых и слаботочных кабелей там, где требуется изменить направление трассы - например, при переходе с горизонтальной поверхности на вертикальную или при обходе препятствий. Подходит для установки в промышленных помещениях, цехах, распределительных пунктах, серверных и на объектах энергетики.

Технические характеристики

• Тип изделия: Угловой соединитель
• Высота боковой стенки лотка: 85 мм - совместим только с лотками такого же размера
• Материал: Сталь с оцинкованным покрытием - устойчив к коррозии, подходит для сухих и умеренно влажных сред
• Тип соединения: Винтовой - фиксация осуществляется болтами и гайками, позволяет легко демонтировать и регулировать положение
• Исполнение: Уголковый - формирует угол 90° между двумя лотками
• Обозначение модели: REV 85 DD - внутренний код производителя, указывает на серию и размер

Совместимость и монтаж

Угловое соединение для кабельного лотка 85 мм совместимо исключительно с лотками той же высоты - 85 мм. Не подходит для лотков меньшего или большего размера. Монтаж выполняется путём выравнивания кромок лотков и фиксации через предварительно просверленные отверстия с помощью стандартных болтов M6 или аналогичных (не входят в комплект). Соединение требует равномерного затяжения всех винтов для избежания перекоса. Для удобства сборки рекомендуется использовать шестигранники или ключи с ограничителем момента.

Безопасность и стандарты

Произведён в соответствии с требованиями немецких и европейских норм для кабельных систем. Оцинкованное покрытие соответствует DIN EN ISO 1461. Нет открытых токоведущих частей - безопасен при работе рядом с электрооборудованием. Не предназначен для использования во взрывоопасных зонах без дополнительной защиты.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Защита от коррозии за счёт оцинковки - продлевает срок службы системы
• Простая и надёжная винтовая фиксация - не требует сварки или специальных инструментов
• Совместимость с другими элементами серии REV 85 DD - можно собирать полноценную систему из одного производителя

Ограничения применения

• Не применяется в условиях постоянного контакта с химически активными жидкостями или агрессивными парами
• Не подходит для наружной установки без дополнительной герметизации - оцинковка защищает от влаги, но не от длительного воздействия осадков
• Работает только с лотками высотой 85 мм - нельзя адаптировать к другим размерам
• Не является элементом для изменения угла менее 90° - для других углов нужны другие типы соединителей

Примеры использования

• Переход кабельного лотка с потолка на вертикальную стену в производственном цехе
• Обход колонны или трубопровода в распределительной комнате
• Формирование L-образной трассы в серверной для прокладки сетевых кабелей
• Сборка многоуровневой системы лотков в автоматизированном складе

Практические советы

• Перед монтажом проверьте, что все лотки имеют одинаковый шаг отверстий - иначе соединение будет неплотным
• Затягивайте винты равномерно, начиная с противоположных сторон - так избежите деформации металла
• Если система работает в пыльной среде, периодически проверяйте состояние креплений - оцинковка не защищает от механического износа
• Для быстрой замены запасайте несколько таких соединителей - они часто используются в проектах и выходят из строя реже, чем сами лотки, но всё же требуют замены при повреждении
• Артикул 6069320 и обозначение REV 85 DD - используйте их при заказе запчастей, чтобы точно подобрать совместимую деталь от OBO BETTERMANN
