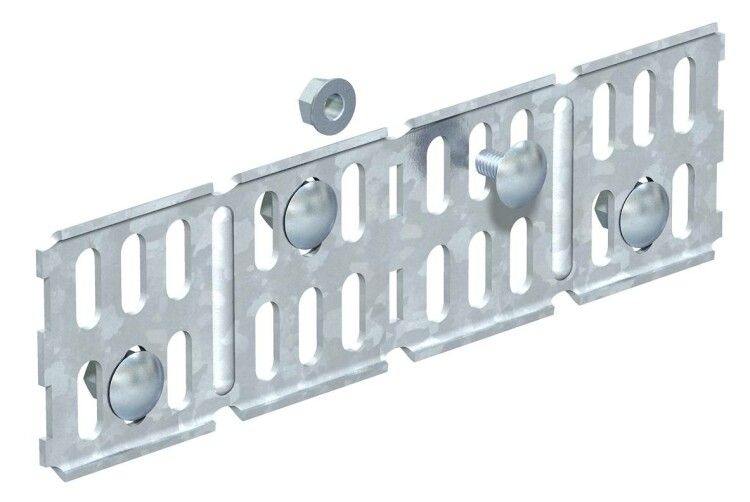

Соединитель кабельного листового лотка /угловой 60x200 (RWVL 60 FS) | 6067115 OBO Bettermann

Соединитель кабельного листового лотка угловой 60x200 мм (RWVL 60 FS) от OBO BETTERMANN предназначен для надёжного соединения угловых участков кабельных лотков с высотой стенки 60 мм. Продукт соответствует требованиям промышленной безопасности и сертифицирован для использования в объектах с особыми условиями эксплуатации, включая объекты Росатома.

Назначение и область применения

Соединитель RWVL 60 FS используется для создания угловых переходов между секциями кабельных лотков, обеспечивая целостность трассы при изменении направления. Подходит для установки на прямых и поворотных участках систем прокладки кабелей в промышленных помещениях, цехах, энергообъектах и наружных маршрутах. Особенно эффективен там, где требуется сохранить механическую прочность и огнестойкость системы.

Технические характеристики

• Форма: угловой соединитель
• Габариты: 60 × 200 мм (высота × ширина)
• Толщина материала: 2 мм
• Материал: сталь оцинкованная
• Покрытие: оцинкованное - защищает от коррозии
• Тип соединения: винтовой - позволяет собирать и разбирать узлы без сварки
• Огнестойкость: да - выдерживает воздействие открытого пламени согласно нормам
• Сертификаты: лицензия Росатома ЦО-12-101-13253 от 12.04.2023; реестр промышленной продукции РФ №1367/22/2023

Совместимость и монтаж

Соединитель RWVL 60 FS совместим с кабельными лотками OBO BETTERMANN серии с высотой боковой стенки 60 мм. Устанавливается на внешние углы между двумя параллельными лотками под углом 90°. Для монтажа используются болты и гайки, входящие в комплект или приобретаемые отдельно. Каждый элемент крепится через предварительно просверленные отверстия - не требует сварки или специального оборудования. Перед сборкой проверьте соответствие толщины стенки лотка (должна быть 2 мм).

Безопасность и стандарты

Изделие соответствует требованиям российских нормативов для промышленных электроустановок. Сертификация Росатома подтверждает возможность применения на ядерных и радиационно опасных объектах. Огнестойкость обеспечивается конструкцией из стали с антикоррозийным покрытием, не поддерживающим горение. Соответствует ГОСТ Р 50571 и другим стандартам, регулирующим безопасную прокладку силовых и контрольных кабелей.

Преимущества

• Устойчивость к коррозии благодаря двухслойному оцинкованию
• Не требует сварочных работ - снижает время монтажа и риск повреждений
• Поддерживает нагрузку на кабели без деформаций даже при длительной эксплуатации
• Совместим с другими элементами серии RWVL 60 - легко расширять систему
• Произведён по технологии OBO BETTERMANN - гарантия точности геометрии и долговечности

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в воду - не имеет IP-защиты
• Не рекомендован для применений с температурой выше +80 C - материал теряет прочностные характеристики
• Не совместим с лотками другой высоты (например, 40 мм или 100 мм)
• Требует наличия подходящих крепёжных элементов - не входят в комплект

Примеры использования

• Прокладка кабелей в технологических корпусах АЭС и НИИ
• Обустройство трасс на заводах с химически активной средой
• Монтаж систем управления на конвейерах и производственных линиях
• Запуск новых кабельных трасс в существующих зданиях с жёсткими габаритами

Практические советы

• Перед установкой проверьте угол между лотками - он должен быть точно 90°, иначе возникнут напряжения в соединении
• Используйте болты класса прочности 8.8 и гайки с пластиковыми шайбами для защиты от самопроизвольного отвинчивания
• При групповой прокладке нескольких лотков используйте одинаковые модели соединителей - это исключит перекосы и нагрузочные перегрузки
• Для наружных установок дополнительно смажьте резьбу противокоррозийной смазкой - продлит срок службы
• Артикул RWVL 60 FS и номер 6067115 - идентичны. Обращайте внимание на оба значения при заказе.
