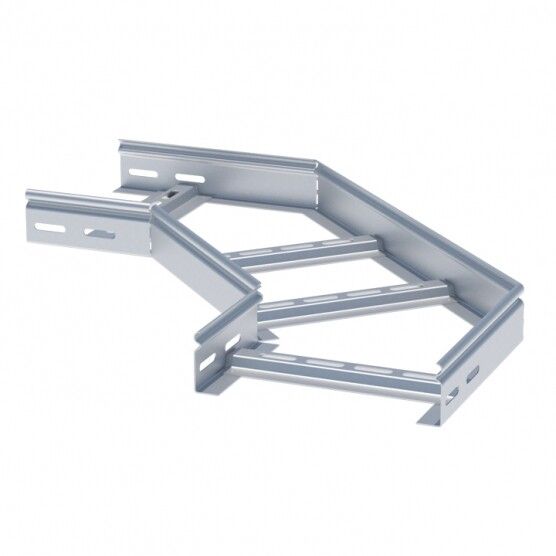

Угол 90 град. горизонтальный для лестничного лотка 100x100 мм EKF | glt90100100

Угол 90 град. горизонтальный для лестничного лотка 100x100 мм от EKF в исполнении с интегрированным соединительным разъёмом обеспечивает плавный поворот кабельной трассы в горизонтальной плоскости, сохраняя целостность проводки и упрощая сборку. Артикул glt90100100 предназначен для использования в системах лестничных лотков EKF-Line.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы на 90 градусов в горизонтальной плоскости. Применяется там, где необходимо обойти препятствие, смонтировать поворот между участками лестничного лотка или перейти от одного уровня к другому без разрывов в тракте. Подходит для прокладки силовых, слаботочных и коммуникационных кабелей в промышленных помещениях, цехах, офисных зданиях, на объектах ЖКХ и энергетике.

Технические характеристики

• Форма: горизонтальный угол 90°
• Размер лотка: 100×100 мм (ширина × высота)
• Материал: сталь с цинковым покрытием — защищает от коррозии, увеличивает долговечность
• Толщина стенки: 0,8 мм — достаточная жёсткость для нагрузок при заполнении кабелями
• Внутренний радиус поворота: 300 мм — позволяет безопасно прокладывать кабели с минимальным изгибом, исключая повреждение изоляции
• Исполнение: с интегрированным соединительным разъёмом — не требует дополнительных болтовых соединений при стыковке с лотком
• Тип профиля: открытый, перфорированный — обеспечивает вентиляцию и удобство фиксации кабелей хомутами
• Цвет: светло-серый — соответствует цветовой гамме всей серии EKF-Line
• Гарантия: 36 месяцев

Совместимость и монтаж

Угол совместим с лестничными лотками EKF-Line размером 100×100 мм. Интегрированный соединительный разъём позволяет легко зафиксировать его на лотке без сверления или дополнительных крепёжных элементов — достаточно совместить кромки и плотно прижать до щелчка. Монтаж выполняется вручную, без специального инструмента. Учитывайте внутренний радиус 300 мм при расстановке лотков — он определяет минимальный радиус поворота, который нельзя нарушать при прокладке кабелей с жёсткими оболочками.

Преимущества

• Снижение трудозатрат на установку благодаря интегрированному разъёму — не нужны болты, гайки, шайбы
• Цинковое покрытие предотвращает ржавчину даже во влажных средах
• Перфорация на боковых стенках даёт возможность дополнительно закрепить кабели хомутами
• Стандартный размер 100×100 мм гарантирует совместимость с основной массой лотков EKF-Line
• Жёсткая конструкция из стали 0,8 мм выдерживает вес заполненного лотка без деформаций

Ограничения применения

• Не предназначена для вертикальных поворотов — используйте шарнирные углы для изменения направления вверх/вниз
• Не рекомендуется применять с лотками других производителей, если их геометрия отличается от стандарта EKF
• Внутренний радиус 300 мм не позволяет использовать этот угол для кабелей с минимальным допустимым радиусом изгиба менее 300 мм (например, некоторые многожильные оптоволоконные кабели)
• Не подходит для взрывоопасных зон — материал и степень защиты не сертифицированы для таких условий

Примеры использования

• Обход колонн в производственных цехах при прокладке кабелей к станкам
• Поворот трассы вокруг дверных проёмов в административных зданиях
• Смена направления кабельной трассы при переходе с одной стены на другую в серверных помещениях
• Сборка ответвлений от главного лотка к распределительным щитам

Практические советы

• Перед монтажом проверьте, что все лотки имеют одинаковый тип профиля — перфорированный, как у этого угла
• При заполнении лотка кабелями не перегружайте его — максимальная нагрузка зависит от длины участка и способа крепления
• Если требуется несколько последовательных поворотов, убедитесь, что суммарный радиус не превышает допустимые значения для типа кабеля
• Для длительной эксплуатации в условиях повышенной влажности периодически осматривайте место стыка — хотя покрытие цинком надёжно, механические повреждения могут ослабить защиту
• Артикул glt90100100 — единственный вариант в серии EKF-Line с таким сочетанием размера, угла и интегрированного разъёма; другие аналоги требуют дополнительных комплектующих
