Угол CD 90 вертикальный внеш. 90° 100/100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми | 36821KZL DKC ДКС

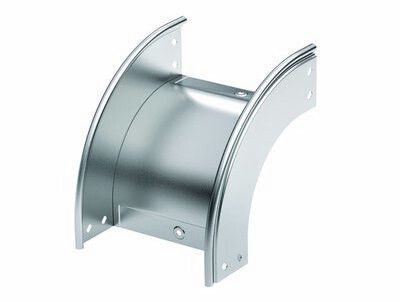

Угол вертикальный внешний 90 градусов 100/100 для кабельного лотка CD 90 от DKC (ДКС) в артикуле 36821kzl предназначен для изменения направления кабельной трассы в вертикальной плоскости с плавным изгибом. Этот элемент входит в систему S5 Combitech и комплектуется всем необходимым крепежом, что упрощает сборку сложных маршрутов.

Назначение и область применения

Этот угол используется для поворота кабельной трассы на 90° в вертикальной плоскости - например, когда необходимо вывести кабели с одного этажа на другой или изменить направление трассы от потолка к стене. Подходит для систем, где требуется надежная и эстетичная прокладка силовых и слаботочных кабелей. Часто применяется в офисах, промышленных зданиях, серверных помещениях, на заводах и в транспортной инфраструктуре.

Технические характеристики

• Угол поворота: 90°
• Габариты: 100×100 мм (высота × ширина) - совместим с лотками CD 90 такой же размерности
• Материал: сталь оцинкованная, толщиной 0,8 мм
• Внутренний радиус изгиба: 190 мм - обеспечивает плавный переход без перегибов кабелей
• Покрытие: цинк-ламельное - защищает от коррозии, соответствует по стойкости горячему цинкованию
• Исполнение: с перфорацией на боковых стенках и основании - удобно для фиксации кабелей и установки креплений
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Цвет: серый

Совместимость и монтаж

Угол 36821kzl полностью совместим с лотками системы S5 Combitech шириной и высотой 100 мм. Монтаж выполняется без дополнительных инструментов: в комплект входят соединительные пластины и крепежные элементы. Для соединения с другими элементами трассы достаточно совместить перфорированные кромки и закрепить болтами. Плавный изгиб исключает резкие перегибы кабелей, снижая риск повреждения изоляции.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: имеет огнестойкую конструкцию. Цинк-ламельное покрытие не содержит свинца и других токсичных веществ, безопасно для внутренней среды. Соответствует нормам для промышленного и коммерческого использования в России и странах ЕАЭС.

Преимущества

• Комплектность: все крепежи и пластины в комплекте - не нужно докупать ничего дополнительно
• Плавный изгиб: радиус 190 мм предотвращает перегиб кабелей, особенно важен для чувствительных жил
• Долговечность: цинк-ламельное покрытие устойчиво к механическим повреждениям и коррозии даже во влажной среде
• Легкий монтаж: перфорация на всех поверхностях позволяет легко фиксировать лоток к стене, полу или потолку
• Системная совместимость: часть стандартизированной системы S5 Combitech - можно сочетать с любыми элементами этой линейки

Ограничения применения

Не предназначена для использования вне системы S5 Combitech - несовместима с лотками других производителей или другого формата (например, 150/100 или 200/100). Не рекомендуется применять в условиях постоянного воздействия открытого огня или экстремальных температур выше +60C. Также не следует использовать в морской или химически агрессивной среде - хотя покрытие устойчиво, оно не заменяет нержавеющую сталь.

Примеры использования

• Подключение кабельной трассы от потолочного лотка к вертикальному стояку в серверной комнате
• Переход с горизонтального участка на вертикальный стояк в производственном цехе
• Обход колонн или трубопроводов в офисных зданиях с использованием комплексной системы S5 Combitech
• Прокладка кабелей между этажами через технологические шахты

Практические советы

• При проектировании трассы учтите минимальный радиус изгиба 190 мм - он определяет, насколько плотно можно расположить углы друг к другу
• Для крепления используйте только комплектные болты и пластины - они рассчитаны на нагрузку и точное совпадение отверстий
• Если трасса проходит в местах с повышенной влажностью, проверьте целостность покрытия после монтажа - цинк-ламель устойчив, но поврежденные участки требуют герметизации
• При необходимости можно доработать перфорацию: просверлить дополнительные отверстия под кабельные зажимы, не нарушая прочностные характеристики
• Для больших объемов работ - заказывайте сразу несколько единиц: одинаковые партии гарантируют единый цвет и качество покрытия
