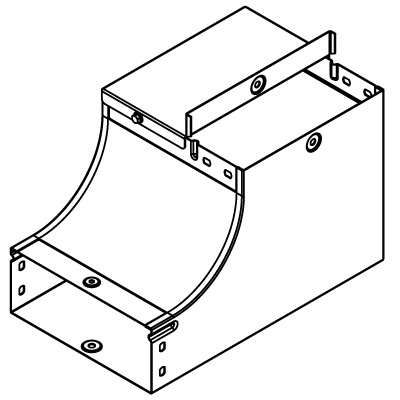

Угол для лотка вертикальный внутренний правый 90град. 150х50 CSSD 90 DKC 37662 ДКС

Угол вертикальный внутренний переходник CSSD 90 градусов основание 150 мм высота 50 мм от DKC предназначен для плавного изменения направления кабельной трассы в вертикальной плоскости, обеспечивая безопасную прокладку кабелей в системе S5 Combitech. Артикул 37662 совместим с лотками той же габаритной формы.

Назначение и область применения

Этот угловой переходник используется для создания вертикальных поворотов в кабельных трассах, где необходимо изменить направление движения кабелей на 90 градусов внутри одной плоскости. Подходит для установки вдоль стен, в шахтах, коробах и других закрытых пространствах. Применяется исключительно в составе системы S5 Combitech с лотками шириной 150 мм и высотой 50 мм. Не предназначен для горизонтальных поворотов или нагрузок на механическую прочность кабелей.

Технические характеристики

• Угол поворота: 90° - обеспечивает четкий перегиб трассы без острых кромок;
• Основание: 150 мм - соответствует ширине стандартных лотков системы S5 Combitech;
• Высота: 50 мм - совпадает с высотой профиля лотка, сохраняет единый контур трассы;
• Внутренний радиус: 130 мм - минимизирует изгибы кабелей, снижает риск повреждения изоляции;
• Материал: сталь 1 мм - устойчив к деформациям при монтаже и эксплуатации;
• Покрытие: оцинкованная по методу Сендзимира - равномерное, долговечное антикоррозийное покрытие;
• Исполнение: без соединительного элемента - требует фиксации через болты или защелки лотков;
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −40C до +40C и влажности до 80%;
• Цвет: светло-серый - соответствует цвету лотков системы, не выделяется в комплекте.

Совместимость и монтаж

Переходник CSSD 90 градусов основание 150 мм высота 50 мм совместим только с лотками S5 Combitech того же размера - 150×50 мм. Для монтажа требуется плотное прилегание к торцам лотков. Крепится с помощью стандартных болтов или защелок, предусмотренных в системе. Отсутствие собственного соединительного элемента означает, что фиксация осуществляется исключительно через лотки - важно проверить соответствие зазоров перед сборкой. Не используйте с другими сериями или сторонними лотками - возможны щели, провисание или потеря герметичности.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к механической прочности и коррозионной стойкости для промышленных кабельных систем. Метод оцинкования Сендзимира гарантирует защиту от ржавчины даже при повышенной влажности. Наличие плавного внутреннего радиуса 130 мм соответствует нормам по минимальному радиусу изгиба кабелей категории UTP/FTP и силовых жил до 10 мм2. Соответствует ГОСТ Р 50571.15 и IEC 61537 для кабельных каналов.

Преимущества

• Плавный изгиб с радиусом 130 мм снижает риск повреждения изоляции кабелей при протяжке;
• Оцинкованное покрытие по методу Сендзимира обеспечивает долгий срок службы без дополнительной защиты;
• Ровная боковая поверхность позволяет плотно прижимать трассу к стене, экономя пространство;
• Стандартные габариты обеспечивают точную совместимость с лотками S5 Combitech без доработок;
• Толщина 1 мм достаточна для жесткости, но не создаёт лишней массы при монтаже.

Ограничения применения

• Не предназначена для использования вне системы S5 Combitech - несовместима с лотками других производителей;
• Не рекомендуется применять в условиях постоянного контакта с химически активными средами (кислоты, щелочи);
• Запрещается использовать как опору для веса оборудования - только для кабельных трасс;
• Не подходит для кабелей с минимальным радиусом изгиба менее 130 мм - например, некоторых многожильных оптоволоконных линий;
• Не имеет встроенного крепления - требует обязательной фиксации через лотки.

Примеры использования

• Подключение вертикального кабельного канала от этажного распределительного щита к нижнему уровню;
• Обход колонны или трубопровода в машинном зале с использованием лотков S5 Combitech;
• Прокладка сигнальных кабелей в серверной комнате между уровнями стоек;
• Формирование трассы вдоль стены в помещении с ограниченным свободным объемом.

Практические советы

• Перед монтажом проверьте, чтобы лотки имели точно такие же размеры - 150 мм по ширине и 50 мм по высоте; иначе возникнет люфт или давление на кабели;
• При затяжке болтов не переусердствуйте - тонкая сталь (1 мм) легко деформируется;
• Если трасса проходит в сыром месте, дополнительно контролируйте состояние цинкового покрытия - хотя оно надежное, механические повреждения могут вызвать коррозию;
• Для удобства протяжки кабелей можно смазать внутреннюю поверхность переходника специальной смазкой для кабелей - это снизит трение;
• Артикул 37662 - единственный вариант этого типа в линейке DKC с такими габаритами - не заменяйте аналогами без проверки совместимости.
