Угол CD 45 вертикальный внеш. 45° 50х50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми д | 36840KHDZ DKC ДКС

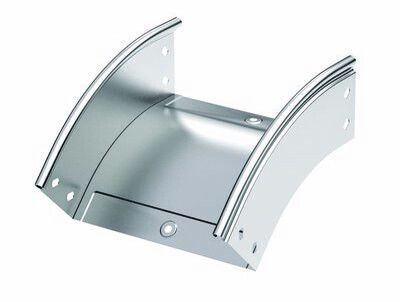

Угол вертикальный внешний 45 градусов 50х50 для кабельного лотка в комплекте с крепежными элементами и соединительными пластинами, горячеоцинкованный от DKC (ДКС), артикул 36840khdz, предназначен для изменения направления кабельной трассы в вертикальной плоскости с плавным переходом на 45°. Подходит для систем S5 Combitech с лотками 50×50 мм.

Назначение и область применения

Этот угол используется для формирования вертикальных поворотов в кабельных трассах, когда необходимо изменить направление движения кабелей под углом 45 градусов. Особенно удобен там, где требуется сохранить минимальный радиус изгиба и избежать перегибов проводов. Применяется в промышленных объектах, на заводах, в распределительных щитах, серверных помещениях и других местах, где используются кабельные лотки системы S5 Combitech.

Технические характеристики

• Угол поворота: 45°
• Размер лотка: 50 × 50 мм (высота и ширина)
• Внутренний радиус изгиба: 240 мм
• Толщина материала: 0,8 мм
• Материал: сталь с горячим цинкованием
• Покрытие: горячее цинкование - защита от коррозии до 30–50 лет
• Цвет: серый
• Огнестойкость: да
• Изгиб: плавный, без острых кромок
• Перфорация: есть на боковых стенках и в основании
• Исполнение: с комплектом соединительных пластин и крепежа
• Широкодиапазонное исполнение: да - совместим с другими элементами S5 Combitech

Совместимость и монтаж

Угол 36840khdz совместим исключительно с кабельными лотками системы S5 Combitech размером 50×50 мм. Монтаж выполняется без дополнительных инструментов: соединительные пластины и саморезы уже в комплекте. Устанавливается путём фиксации к торцам лотков через перфорированные отверстия. Перфорация на боковых стенках и основании обеспечивает надёжную фиксацию и возможность крепления к стене или потолку. Для сборки достаточно выровнять края лотка и закрутить болты - изгиб не требует усилий или доработки.

Безопасность и стандарты

Изделие соответствует требованиям огнестойкости, что важно для промышленных и коммерческих объектов. Горячее цинкование обеспечивает долговечность в агрессивных средах, включая помещения с повышенной влажностью. Нет открытых острых кромок - снижена опасность повреждения изоляции кабелей при прокладке.

Преимущества

• Все крепёжные элементы и соединители в комплекте - не нужно докупать ничего дополнительно
• Плавный изгиб с радиусом 240 мм предотвращает перегибы кабелей и снижает риск повреждений
• Горячее цинкование гарантирует долгую службу даже в условиях сырости и химических воздействий
• Перфорация позволяет легко крепить угол к любому типу поверхности - стене, потолку, раме
• Совместимость с целой системой S5 Combitech упрощает масштабирование и модификацию трасс

Ограничения применения

• Не подходит для лотков другого размера - например, 100×50 мм или 50×100 мм
• Не предназначены для наружной установки без защиты от механических ударов - хотя цинк устойчив к коррозии, удары могут повредить покрытие
• Не рекомендуется использовать в качестве опоры для тяжёлых нагрузок сверх веса кабелей - он не является несущим элементом
• Требуется точное соответствие размера лотка: 50×50 мм - другие размеры не будут плотно состыковываться

Примеры использования

• Подключение кабельных трасс между этажами - переход с горизонтального участка на вертикальный
• Обход препятствий в помещении: трубопроводы, колонны, оборудование
• Формирование ответвлений в распределительных щитах с ограниченным пространством
• Монтаж в цехах с частыми мойками - благодаря цинкованию не ржавеет

Практические советы

• Проверьте перед монтажом, что внутренний радиус 240 мм достаточен для ваших кабелей - особенно для многожильных или с жёсткой изоляцией
• Используйте только крепёж из комплекта - он рассчитан на толщину 0,8 мм и материал покрытия
• Если монтируете длинную трассу с несколькими углами - учтите суммарный радиус изгиба, чтобы не возникло натяжение кабеля
• При необходимости можно дополнительно заземлить угол через перфорацию - используйте контактную планку или перемычку
• Артикул 36840khdz - часть серии S5 Combitech; все остальные элементы этой серии (лотки, крышки, тройники) совместимы без адаптеров
