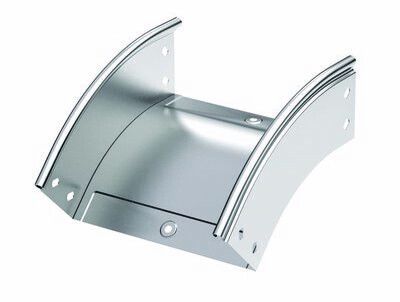

Угол CD 45 вертикальный внеш. 45° 100х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми | 36862KHDZ DKC ДКС

Угол вертикальный внешний 45 градусов 100х80 для кабельного лотка в комплекте с крепежными элементами и соединительными пластинами горячеоцинкованный от DKC (ДКС), артикул 36862khdz, предназначен для изменения направления кабельной трассы в вертикальной плоскости с углом 45°. Этот элемент входит в систему S5 Combitech и обеспечивает надежное соединение между лотками, сохраняя целостность трассы и удобство монтажа.

Назначение и область применения

Угол вертикальный внешний 45 градусов 100х80 для кабельного лотка в комплекте с крепежными элементами и соединительными пластинами горячеоцинкованный используется для создания плавных переходов между вертикальными участками кабельных трасс. Подходит для прокладки силовых, сигнальных и управляющих кабелей в промышленных объектах, серверных помещениях, энергообъектах и на транспорте. Элемент особенно эффективен там, где требуется изменить направление трассы без резких изгибов, снижающих нагрузку на провода.

Технические характеристики

• Угол поворота: 45° — обеспечивает плавный переход без перегибов кабеля
• Габариты: 100 мм (ширина) × 80 мм (высота) — соответствует стандартным лоткам S5 Combitech
• Материал: сталь оцинкованная с горячим цинкованием — гарантирует долгую защиту от коррозии
• Толщина металла: 0,8 мм — достаточна для жесткости и выдерживания механических нагрузок
• Внутренний радиус: 240 мм — минимизирует риск повреждения кабелей при прокладке
• Исполнение: с соединительным разъемом — позволяет легко фиксировать элемент к другим частям трассы
• Перфорация: на боковой стенке и в основании — упрощает крепление к стенам, потолкам и опорам
• Огнестойкость: да — соответствует требованиям безопасности при использовании в зонах с повышенными пожарными рисками
• Цвет: серый — унифицирован с другими элементами системы S5 Combitech

Совместимость и монтаж

Этот угол совместим исключительно с лотками системы S5 Combitech шириной 100 мм и высотой 80 мм. Установка происходит без дополнительных инструментов: соединительные пластины и крепежные элементы уже встроены в комплект. Для монтажа достаточно совместить пазы и закрепить болтами через перфорированные отверстия. Плавный изгиб позволяет вводить кабели без усилия, что снижает риск повреждения изоляции. Крепление возможно как к вертикальным поверхностям, так и к потолочным конструкциям.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к огнестойкости и механической прочности для промышленных кабельных систем. Горячее цинкование соответствует ГОСТ 14918 и обеспечивает класс защиты от коррозии до 30–50 лет в условиях средней агрессивности. Перфорация и форма конструкции обеспечивают безопасную прокладку кабелей без нарушения их радиуса изгиба.

Преимущества

• Комплексная комплектация: все крепежи и пластины в наличии — не требуют доп purchases
• Плавный изгиб с радиусом 240 мм — предотвращает перегибы кабелей и продлевает срок службы проводов
• Горячее цинкование — значительно увеличивает срок службы в сравнении с холодным цинком
• Перфорация в двух местах — упрощает установку на любые поверхности
• Совместимость с системой S5 Combitech — возможность расширения трассы без замены оборудования

Ограничения применения

• Не подходит для лотков других систем или с другими габаритами (например, 150×80 или 100×60)
• Не рекомендуется использовать в условиях постоянного воздействия открытого огня или температур выше +100 °C
• Запрещена установка в средах с высокой химической агрессивностью (концентрированные кислоты, щелочи) — даже оцинкованная сталь может подвергаться коррозии
• Не предназначен для самостоятельного несущего функционала — должен крепиться к жестким конструкциям

Примеры использования

• Подключение вертикального шахтного лотка к горизонтальному уровню в многоэтажном здании
• Обход препятствий (балок, труб) в машинных залах и на производствах
• Прокладка кабелей в подстанциях, где требуется соблюдение минимального радиуса изгиба
• Монтаж в лабораториях и цехах с высокими требованиями к долговечности и чистоте трасс

Практические советы

• Проверьте перед монтажом соответствие ширины и высоты вашего лотка — 100×80 мм — иначе соединение будет неплотным
• Используйте только оригинальные крепежи из комплекта — они рассчитаны на точную посадку и нагрузку
• При групповом монтаже нескольких углов — выстраивайте трассу с учетом внутреннего радиуса 240 мм, чтобы не возникло перегрузки на кабели
• Для длительной эксплуатации в сырых помещениях — дополнительно проверяйте герметичность соединений с помощью термоусадочных колец или силикона
• Артикул 36862khdz — единственный вариант этого типа в серии S5 Combitech; другие аналоги не подходят по форме и креплению
