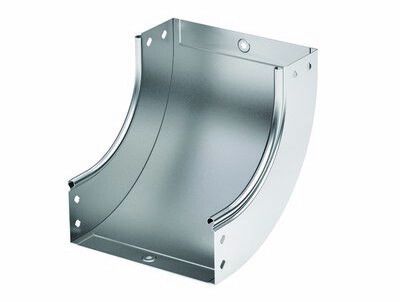

Угол CS 90 вертикальный внутр. 90° 600/50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми | 36668K DKC ДКС

Угол вертикальный внутренний 90 градусов 600/50 в комплекте с крепежными элементами и соединительными пластинами от DKC (ДКС), артикул 36668k, предназначен для формирования плавных вертикальных поворотов в кабельных трассах системы S5 Combitech. Комплект включает всё необходимое для быстрого и надёжного монтажа.

Назначение и область применения

Этот аксессуар используется для изменения направления кабельной трассы в вертикальной плоскости под углом 90°. Подходит для систем, где требуется переход между горизонтальным и вертикальным участком лотка без резких изломов. Применяется в промышленных объектах, распределительных щитах, серверных помещениях, на заводах и в энергообъектах, где используются лотки серии S5 Combitech шириной 600 мм и высотой 50 мм.

Технические характеристики

• Угол изгиба: 90°
• Тип: вертикальный внутренний
• Материал: сталь оцинкованная горячим способом (по технологии Сендзимира)
• Толщина металла: 0,8 мм
• Внутренний радиус изгиба: 115 мм
• Высота профиля: 50 мм
• Ширина: 600 мм
• Покрытие: оцинковка, устойчивая к коррозии
• Перфорация: есть на боковой стенке и в основании - для крепления и вентиляции
• Цвет: серый
• Огнестойкость: соответствует требованиям пожарной безопасности
• Исполнение: с предустановленным соединительным разъемом

Совместимость и монтаж

Угол вертикальный внутренний 90 градусов 600/50 в комплекте с крепежными элементами и соединительными пластинами совместим исключительно с лотками серии S5 Combitech той же ширины (600 мм) и высоты (50 мм). Монтаж осуществляется без дополнительных инструментов: соединительные пластины фиксируются саморезами через перфорацию в основании и боковых стенках. Крепёж уже встроен в комплект - достаточно выставить угол, совместить с лотками и закрутить болты.

Безопасность и стандарты

Аксессуар выполнен из оцинкованной стали, что обеспечивает долговечность и безопасную работу в условиях повышенной влажности и агрессивной среды. Огнестойкость соответствует нормам для кабельных систем, применяемых в промышленных зонах. Соответствует требованиям к механической прочности и защите от коррозии для систем типа S5 Combitech.

Преимущества

• Плавный изгиб снижает риск повреждения кабелей при прокладке и обслуживании
• Горячее цинкование увеличивает срок службы даже в сырых и агрессивных средах
• Перфорированные стенки обеспечивают удобство крепления и естественную вентиляцию
• Комплектность - не нужно докупать крепёж и пластины, экономится время на сборке
• Поддерживается система S5 Combitech - гарантия совместимости с другими элементами

Ограничения применения

• Не подходит для лотков других серий или другого размера - например, 400 мм или 100 мм
• Не предназначена для наружной установки без защиты от прямого воздействия осадков
• Не рекомендуется использовать в местах с постоянным механическим ударным воздействием - материал толщиной 0,8 мм рассчитан на нагрузки, характерные для кабельных трасс, а не для транспорта
• Не заменяет внешние углы - этот элемент только для внутреннего поворота

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в серверной комнате
• Обход препятствий (колонн, труб) внутри производственного корпуса
• Сборка многоуровневой кабельной трассы в распределительном пункте
• Прокладка силовых и сигнальных кабелей в промышленных панелях с ограниченным пространством

Практические советы

• Проверьте перед монтажом, что лотки, которые вы соединяете, имеют точно такие же параметры: 600×50 мм. Несоответствие вызовет зазоры и потерю жесткости
• При использовании в пыльных или влажных помещениях проверяйте целостность оцинкованного покрытия - при повреждении можно обработать кромки антикоррозийным спреем
• Закручивайте крепёж равномерно, не перетягивайте - это может деформировать тонкий металл (0,8 мм)
• Если нужен более резкий поворот - используйте другие элементы; этот угол оптимален для сохранения радиуса изгиба кабелей
• Серия S5 Combitech - единственный подходящий ассортимент. Угол вертикальный внутренний 90 градусов 600/50 в комплекте с крепежными элементами и соединительными пластинами не работает с аналогами других брендов
