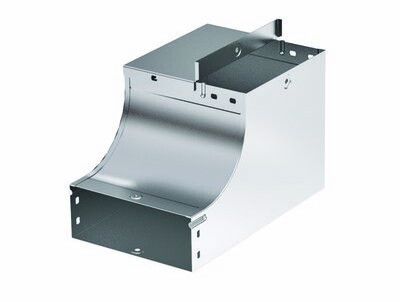

Угол CSSD 90 вертикальный внутр. переходник прав. осн.300 H100 в комплекте с крепежными элементами и соединительными пла | 37145KHDZ DKC ДКС

Угол вертикальный внутренний правый 90 градусов основание 300 мм высота 100 мм в комплекте с крепежными элементами и соединительными пластинами горячеоцинкованный - элемент системы S5 Combitech от DKC, предназначенный для организации вертикальных поворотов кабельной трассы с сохранением целостности проводов. Артикул 37145khdz обеспечивает надежную фиксацию и совместимость с лотками той же серии.

Назначение и область применения

Этот угловой переходник предназначен для изменения направления кабельной трассы внутри зданий - например, при переходе с горизонтального участка на вертикальный. Подходит для систем, где требуется плавный изгиб без острых углов, чтобы избежать перегибов и повреждений кабелей. Применяется в коммерческих, промышленных и жилых объектах: серверных помещениях, распределительных щитах, на производствах, в офисных комплексах.

Технические характеристики

• Угол поворота: 90° - внутренний поворот в вертикальной плоскости
• Основание: 300 мм - соответствует ширине лотков S5 Combitech
• Высота: 100 мм - совместимо с лотками такой же глубины
• Внутренний радиус: 80 мм - минимизирует механическую нагрузку на кабели при прокладке
• Материал: сталь с горячим цинкованием - устойчивость к коррозии до 30–50 лет
• Толщина металла: 0,8 мм - достаточна для жесткости при минимальном весе
• Изгиб: плавный - исключает точки концентрации напряжения на кабеле
• Перфорация: да, на боковой стенке и в основании - для удобного крепления саморезами и болтами
• Цвет: серый - единый внешний вид с другими элементами системы S5 Combitech
• Огнестойкость: есть - материал не поддерживает горение
• Широкодиапазонное исполнение: да - допускает использование в условиях колебаний температур и влажности

Совместимость и монтаж

Угол 37145khdz совместим только с лотками системы S5 Combitech шириной 300 мм и высотой 100 мм. Крепление осуществляется через перфорированные отверстия в основании и боковой стенке. Комплект включает все необходимые соединительные пластины и крепеж - не требуются дополнительные детали. Монтаж выполняется с помощью шурупов или болтов M4–M6. Для точного выравнивания используйте уровень - поверхность должна плотно прилегать к стене или опоре.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к пожаробезопасным системам кабельной прокладки. Горячее цинкование соответствует GOST R 51542 и ISO 1461. Огнестойкость гарантирует сохранение структурной целостности при воздействии открытого пламени в течение нормируемого времени. Соответствует нормам для промышленных и общественных зданий.

Преимущества

• Не требует самостоятельного подбора крепежа - всё в комплекте
• Плавный изгиб снижает риск повреждения изоляции кабелей
• Горячее цинкование обеспечивает долгий срок службы даже во влажных средах
• Перфорация ускоряет установку и позволяет регулировать положение
• Ровная боковая сторона позволяет монтировать угол вплотную к стене, экономя пространство

Ограничения применения

• Не для наружной установки без защиты от прямого попадания воды - хотя цинк устойчив, длительное воздействие дождя и снега может снизить срок службы
• Подходит только для лотков S5 Combitech шириной 300 мм; несовместим с другими типами лотков, даже аналогичных размеров
• Не рекомендован для мест с постоянным механическим ударным воздействием - например, рядом с движущимися механизмами
• Запрещается использовать с кабелями, имеющими минимальный радиус изгиба более 80 мм - это вызовет деформацию

Примеры использования

• Переход с горизонтальной кабельной дорожки на вертикальную шахту в серверной комнате
• Обвод кабелей вокруг колонны в административном здании
• Формирование вертикального канала между этажами в многоэтажном доме
• Создание закругленного маршрута в помещении с ограниченным пространством

Практические советы

• Перед монтажом проверьте соответствие ширины лотка 300 мм - даже 1–2 мм расхождения могут нарушить герметичность соединения
• При использовании в сыром помещении дополнительно смажьте места контакта крепежа антикоррозийной смазкой
• Не затягивайте крепеж слишком сильно - тонкий металл (0,8 мм) легко продавливается
• Для длинных трасс с несколькими углами рассчитывайте суммарный радиус изгиба - он влияет на усилие протяжки кабеля
• Артикул 37145khdz можно заказывать в паре с прямыми лотками и другим аксессуарами S5 Combitech - система проектируется как единый модуль
