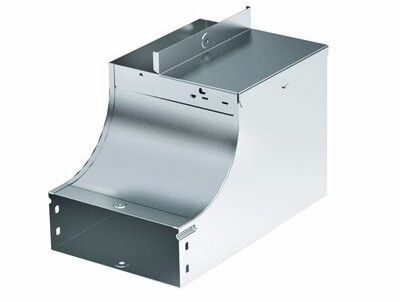

Угол CSSS 90 вертикальный внутр. переходник лев. осн. 200 H50 в комплекте с крепежными элементами и соединительными плас | 37594K DKC ДКС

Угол вертикальный внутренний левый 90 градусов основание 200 мм высота 50 мм в комплекте с крепежными элементами и соединительными пластинами от DKC (ДКС), артикул 37594k, предназначен для создания плавных вертикальных поворотов в кабельных трассах системы S5 Combitech. Он обеспечивает безопасную прокладку кабелей при изменении направления трассы на 90°, сохраняя целостность изоляции и удобство монтажа.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы в вертикальной плоскости - например, когда необходимо перейти от горизонтального лотка к вертикальному стояку или смонтировать переход между этажами. Подходит исключительно для лотков системы S5 Combitech с шириной 200 мм и высотой 50 мм. Применяется в офисах, производственных помещениях, телекоммуникационных центрах, где требуется надежная и аккуратная организация кабельных путей.

Технические характеристики

• Угол изгиба: 90° - внутренний поворот в вертикальной плоскости
• Основание: 200 мм - соответствует ширине совместимых лотков
• Высота: 50 мм - совпадает с высотой профиля лотков S5 Combitech
• Внутренний радиус: 80 мм - обеспечивает плавный изгиб без острых углов
• Толщина материала: 0.8 мм - достаточна для жесткости, но не утяжеляет конструкцию
• Материал: сталь оцинкованная горячим способом по методу Сендзимира - защищена от коррозии даже в условиях повышенной влажности
• Покрытие: серое - не требует дополнительной окраски, совместимо с другими элементами системы
• Перфорация: есть на боковой стенке и в основании - позволяет фиксировать угол саморезами или болтами через perforated зоны
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Исполнение: с соединительными пластинами и крепежом в комплекте - готов к установке сразу после распаковки

Совместимость и монтаж

Угол 37594k совместим только с лотками системы S5 Combitech того же размера - 200×50 мм. Не подходит для других систем или лотков другого профиля. Монтаж выполняется в три шага:

1. Подготовьте участок трассы - отрежьте лотки точно по нужному размеру перед местом поворота.
2. Закрепите угол к двум лоткам с помощью входящих в комплект соединительных пластин - они фиксируются саморезами через перфорацию.
3. Проверьте плотность соединений - все стыки должны быть герметичными, без люфтов.

Не используйте сторонние крепежи - они могут не подходить по размеру отверстий или вызвать деформацию профиля.

Безопасность и стандарты

Угол изготовлен из оцинкованной стали по методу Сендзимира - это гарантирует долгую защиту от коррозии и соответствие нормам EN 10346. Огнестойкость подтверждает возможность применения в объектах с повышенными требованиями к пожарной безопасности. Соответствует требованиям ГОСТ Р 50571 и IEC 61537 для кабельных систем.

Преимущества

• Плавный изгиб с радиусом 80 мм снижает риск повреждения кабелей при протяжке - особенно важно для чувствительных сетей связи и силовых проводов
• Перфорированные стенки позволяют легко закрепить угол к стене или потолку без сверления дополнительных отверстий
• Комплект крепежа экономит время на сборке - не нужно докупать болты, шайбы или саморезы
• Горячее цинкование обеспечивает срок службы более 25 лет даже в агрессивных средах
• Серый цвет не выделяется на фоне других элементов системы - эстетично и унифицировано

Ограничения применения

• Не предназначается для нагрузок выше веса стандартного заполненного лотка 200×50 мм - не использовать как несущую конструкцию
• Не рекомендуется применять в условиях постоянного воздействия открытого огня или температур выше +80C
• Не совместим с лотками других производителей или систем, отличных от S5 Combitech
• Не следует использовать в качестве внешнего угла - этот элемент только для внутренних поворотов

Примеры использования

• Переход от горизонтальной кабельной дорожки на полу к вертикальному стояку в серверной комнате
• Обход колонны внутри офисного здания - трасса меняет направление на 90° вдоль стены
• Связка между этажами в многоэтажном здании - лоток спускается с первого уровня на второй через вертикальный канал
• Формирование кабельного канала вдоль стены в медицинском учреждении - благодаря ровной поверхности угол идеально прилегает к поверхности

Практические советы

• Перед монтажом проверьте, что лотки имеют одинаковый уровень - перекос может нарушить плотность соединения
• Если трасса будет проходить в сыром помещении - дополнительно обработайте места стыков герметиком на основе силикона
• При прокладке большого числа кабелей - не забудьте оставить свободное пространство около 20% объема лотка для теплоотвода
• Для быстрого обслуживания - пометьте угол маркером или этикеткой, чтобы при необходимости найти его среди множества аналогичных элементов
• Артикул 37594k всегда заказывайте в паре с лотком S5 Combitech 200×50 - так вы гарантированно получите совместимую систему
