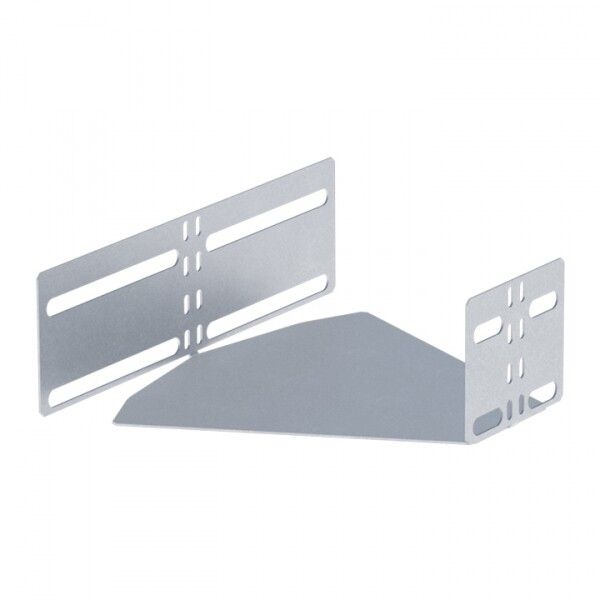

Угол горизонтальный изменяемый 100х150мм | y100150 EKF

Угол горизонтальный изменяемый 100х150 мм от EKF в серии EKF-Line предназначен для изменения направления кабельной трассы в горизонтальной плоскости с возможностью регулировки угла. Этот элемент используется в системах T-Line для прокладки силовых и слаботочных кабелей в промышленных, офисных и жилых зданиях.

Назначение и область применения

Угол горизонтальный изменяемый 100х150 мм применяется для поворота кабельных трасс на 90 градусов или под любым другим углом между 0° и 90°. Подходит для прокладки кабелей в местах, где требуется адаптация траектории трассы под существующую архитектуру - например, вокруг колонн, труб, оборудования или при переходе через проёмы. Элемент совместим с другими компонентами системы T-Line: лотками, соединителями, подвесами и крышками.

Технические характеристики

• Размеры: высота 100 мм, ширина 150 мм - соответствует стандартным лоткам системы T-Line
• Толщина стенки: 0,8 мм - обеспечивает достаточную жесткость при сохранении легкости
• Материал: сталь с цинк-ламельным покрытием - защищает от коррозии, особенно в условиях повышенной влажности
• Покрытие: серый цвет - совпадает с остальными элементами EKF-Line, не требует окраски после установки
• Конструкция: стойкий изгиб - гарантирует сохранение формы при нагрузках и температурных колебаниях
• Наличие крышки: да - предотвращает попадание пыли, влаги и сторонних предметов, упрощает обслуживание
• Гарантия: 36 месяцев - подтверждает долговечность материалов и технологий производства

Совместимость и монтаж

Элемент совместим со всеми лотками и фитингами системы T-Line от EKF. Монтаж выполняется с помощью самонарезающих винтов или заклепок - крепление происходит к основанию через отверстия в боковых стенках. Угол можно регулировать до нужного положения перед фиксацией, что удобно при работе в ограниченном пространстве. Крышка крепится на защелках - её легко снимать для осмотра или замены кабелей.

Преимущества

• Регулируемый угол - позволяет точно выстраивать трассу без необходимости заказывать специальные детали
• Цинк-ламельное покрытие - устойчиво к механическому воздействию и химическим средам, продлевает срок службы
• Закрытая конструкция с крышкой - снижает риск повреждения кабелей и улучшает эстетику трассы
• Производство в России - контроль качества на всех этапах, соответствие ГОСТ и требованиям безопасности

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты - цинк-ламель не обеспечивает полную защиту от атмосферных осадков
• Не рассчитан на значительные механические нагрузки сверх нормы - не следует использовать как несущую конструкцию для тяжелого оборудования
• Подходит только для кабелей, умещающихся в внутренний объем лотка 100×150 мм - необходимо проверять суммарный диаметр проводов перед монтажом

Примеры использования

• Переход кабельной трассы от потолка к стене в серверной комнате
• Обход колонны в торговом центре при прокладке силовой сети и систем видеонаблюдения
• Смена направления трассы в производственном корпусе при наличии препятствий в виде трубопроводов
• Формирование ответвлений в административных помещениях для подключения точек питания и связи

Практические советы

• Перед монтажом проверьте, чтобы внутренние размеры угла соответствовали внешнему размеру используемых лотков - допуск +-1 мм
• При регулировке угла используйте уровень - даже небольшие отклонения могут затруднить последующую сборку трассы
• Не забудьте закрепить крышку сразу после укладки кабелей - это исключит случайное выпадение проводов
• Для длинных участков трассы рекомендуется чередовать прямые участки с углами - так снижается усилие на кабели при протяжке
• При использовании в сырых помещениях (например, парковках, подвалах) дополнительно проверяйте целостность покрытия - при повреждениях обработайте кромки антикоррозийным составом
