Угловая секция 90° 110x100 (RB 90 110 FT) | 7127103 OBO Bettermann

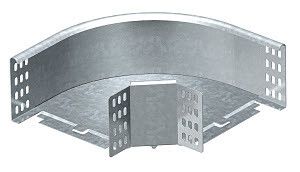

Секция угловая 90 градусов 110x100 мм горячий цинк от OBO BETTERMANN (арт. rb 90 110 ft, арт. 7127103) предназначена для изменения направления кабельного лотка на 90° с сохранением целостности трассы. Применяется в системах прокладки кабелей на объектах с повышенными требованиями к надежности и защите от коррозии.

Назначение и область применения

Секция угловая 90 градусов 110x100 мм горячий цинk используется для поворота кабельных лотков с высотой боковой стенки 110 мм. Подходит для создания вертикальных и горизонтальных переходов в кабельных трассах. Применяется в промышленных объектах: энергетике, машиностроении, транспорте, объектах ЖКХ и инфраструктуре. Особенно эффективна там, где требуется долговечная защита от коррозии - например, во влажных помещениях, на улице или в агрессивных средах.

Технические характеристики

• Угол поворота: 90° - обеспечивает точный и жесткий поворот трассы без дополнительных элементов
• Размеры: 110 мм (высота) × 100 мм (ширина) - совместима с лотками того же формата
• Толщина материала: 1 мм - достаточна для механической прочности при нагрузках на кабели
• Внутренний радиус изгиба: 50 мм - позволяет прокладывать кабели с минимальным допустимым радиусом изгиба
• Покрытие: горячий цинк - антикоррозийное покрытие толщиной более 60 мкм, соответствует ГОСТ 14918
• Материал: сталь оцинкованная - высокая ударная прочность и устойчивость к деформации
• Исполнение изгиба: жесткий - не требует дополнительной фиксации после установки
• Перфорация в основании: да - возможность крепления саморезами или болтами через отверстия
• Исполнение: без соединительного разъема - монтируется непосредственно между лотками, без переходных муфт

Совместимость и монтаж

Секция угловая 90 градусов 110x100 мм горячий цинк совместима с любыми кабельными лотками OBO BETTERMANN серии с высотой стенки 110 мм. Монтаж выполняется путём плотного соединения с прямыми участками лотка. Перфорированное основание позволяет закрепить секцию к опорной поверхности с помощью саморезов M6–M8 или анкеров. Для герметичности и защиты от внешних воздействий рекомендуется использовать комплектующие с аналогичным покрытием. Установка возможна как на стены, так и на потолки или металлоконструкции.

Безопасность и стандарты

• Соответствует лицензии Росатома № ЦО-12-101-13253 от 12.04.2023 - допущена к применению на АЭС и других объектах с особыми требованиями безопасности
• Занесена в Реестр промышленной продукции РФ (№ 1367/9/2023) - официально сертифицирована для использования в России
• Покрытие горячим цинком соответствует требованиям ГОСТ 14918 - обеспечивает класс защиты от коррозии до 10 лет в условиях умеренного климата

Преимущества

• Жесткая форма изгиба исключает провисание и перекосы при сборке
• Горячее цинкование гарантирует срок службы свыше 25 лет даже в агрессивной среде
• Отсутствие соединительных разъемов снижает риск попадания влаги и пыли внутрь трассы
• Перфорация ускоряет монтаж и улучшает распределение нагрузки на крепление
• Совместимость с продукцией OBO BETTERMANN обеспечивает единый стандарт качества всей системы

Ограничения применения

• Не предназначен для использования в качестве самостоятельного несущего элемента - требует жесткого крепления к конструкции
• Не подходит для лотков с высотой стенки менее 110 мм - несовместимость по габаритам
• Не рассчитана на частые демонтажи - жесткий изгиб не предусматривает многократного разбора без риска деформации
• Не применяется в зонах с постоянным воздействием открытого пламени или температур выше +100 C

Примеры использования

• Поворот кабельной трассы от потолка к полу в машинном зале ТЭЦ
• Смена направления лотка вокруг колонн в производственном корпусе
• Проход кабеля под технологическим оборудованием с изменением уровня на 90°
• Обводка трубопровода в кабельной канализации на промплощадке

Практические советы

• При монтаже проверьте соответствие ширины и высоты лотка - 110×100 мм должны точно совпадать
• Используйте крепеж с оцинкованным покрытием - чтобы не нарушать целостность антикоррозийной защиты
• Не затягивайте крепеж слишком сильно - тонкая сталь (1 мм) легко деформируется
• Для длинных трасс с несколькими поворотами рекомендуется чередовать прямые участки и углы - это снижает усилия на кабели
• Артикул rb 90 110 ft и 7127103 - это один и тот же товар; используйте любой для заказа
