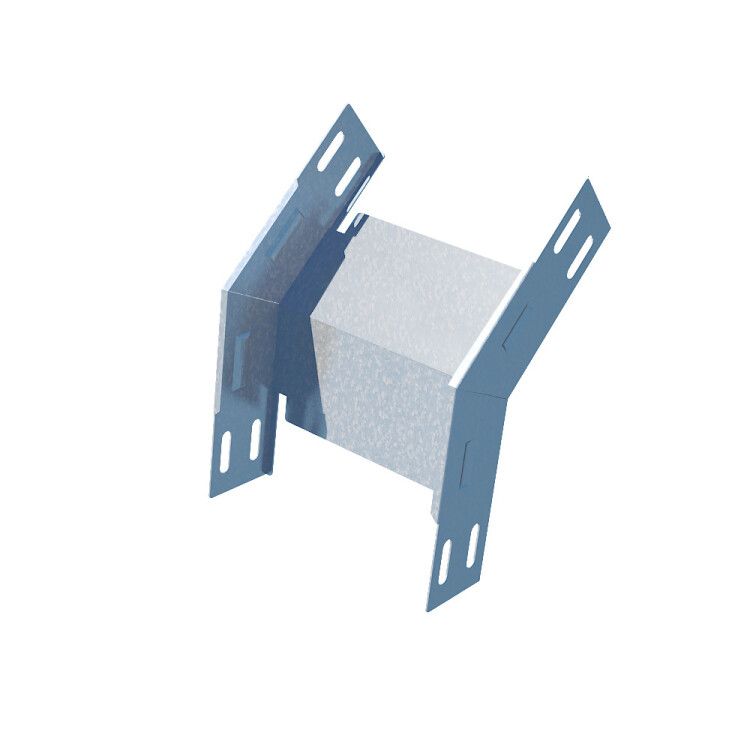

Угол для лотка вертикальный внешний 45град. 200х80 сталь 1мм VL45-80-200 КМ LO0293 КМ-Профиль

Угол внешний вертикальный 45 градусов 200х80 мм сталь 1 мм оцинкованное серое от бренда КМ-Профиль (артикул lo0293) предназначен для формирования поворотов в системах кабельных лотков, обеспечивая надёжную прокладку кабелей на углах. Продукт совмещает прочность стали с защитой от коррозии и удобство сборки благодаря встроенному соединителю.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы под углом 45 градусов в вертикальной плоскости. Подходит для монтажа в промышленных помещениях, цехах, распределительных пунктах, где требуется компактное и жесткое решение для прокладки силовых и слаботочных кабелей. Особенно эффективен там, где пространство ограничено, а необходима плавная смена направления трассы без резких изгибов.

Технические характеристики

• Материал: сталь толщиной 1 мм - обеспечивает достаточную жёсткость для нагрузок при прокладке кабелей
• Размеры: ширина лотка 200 мм, высота 80 мм - соответствует стандартным размерам кабельных лотков для комбинированной сборки
• Угол поворота: 45 градусов - оптимальный для снижения механических напряжений на кабелях при изгибе
• Покрытие: оцинкованное, нанесённое на непрерывной линии - защищает от коррозии даже при малейших повреждениях при монтаже
• Цвет: светло-серый - единый визуальный стиль с другими элементами системы КМ-Профиль
• Исполнение: с встроенным интегрированным соединителем - исключает необходимость дополнительных болтовых соединений при стыковке с прямыми участками

Совместимость и монтаж

Угол совместим с кабельными лотками того же производителя и аналогичных размеров (200×80 мм). Интегрированный соединитель позволяет фиксировать его прямо к прямым секциям без использования дополнительных крепёжных деталей - достаточно выровнять и зафиксировать саморезами или заклепками через предварительно подготовленные отверстия. Монтаж выполняется вручную, без специального оборудования. Учитывайте посадочные размеры: внутренняя ширина 200 мм, глубина 80 мм - не используйте с лотками других габаритов.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленных систем кабельной прокладки. Оцинкованное покрытие соответствует ГОСТ 14918 - обеспечивает долговечность в условиях повышенной влажности и агрессивной среды. Не применяется во взрывоопасных зонах без дополнительной защиты.

Преимущества

• Встроенное соединение экономит время монтажа и снижает риск некачественного стыка
• Оцинкованная сталь устойчива к ржавчине, что продлевает срок службы системы
• Форма под углом 45° минимизирует перегиб кабелей, снижая риск повреждения изоляции
• Светло-серый цвет легко сочетается с большинством типов лотков, не требует окраски после установки

Ограничения применения

• Не предназначена для горизонтальных поворотов - только для вертикальной плоскости
• Толщина металла 1 мм не рекомендована для систем с высокими динамическими нагрузками (например, частые перемещения кабелей или тяжёлые пучки более 15–20 кг/м)
• Не подходит для открытого монтажа в агрессивных химических средах (кислоты, щёлочи) - оцинковка не гарантирует полную химическую стойкость
• Не использовать в качестве несущего элемента для веса труб, воздуховодов или другого оборудования

Примеры использования

• Переход между этажами в промышленном здании - кабельный лоток меняет направление с горизонтального на вертикальный под углом 45°
• Обход препятствий (колонн, трубопроводов) в цеху - компактный поворот вместо двух прямых с 90°-углом
• Системы автоматизации на конвейерах - где важно сохранить радиус изгиба кабелей и снизить риск запутывания

Практические советы

• Перед монтажом проверьте соответствие размеров: лоток 200×80 мм должен точно входить в угол - допуск +-1 мм
• При использовании с другими брендами - сверьте шаг отверстий и форму кромок; возможны проблемы с герметичностью стыка
• При необходимости увеличения жёсткости - дополнительно закрепите угол к стене или несущей конструкции анкерами
• При работе в сырых помещениях - проверяйте целостность оцинковки после монтажа; при повреждении - обработайте антикоррозийным составом
• Запасайте 1–2 единицы на случай брака или потери при перевозке - изделие не всегда есть в наличии в региональных складах
