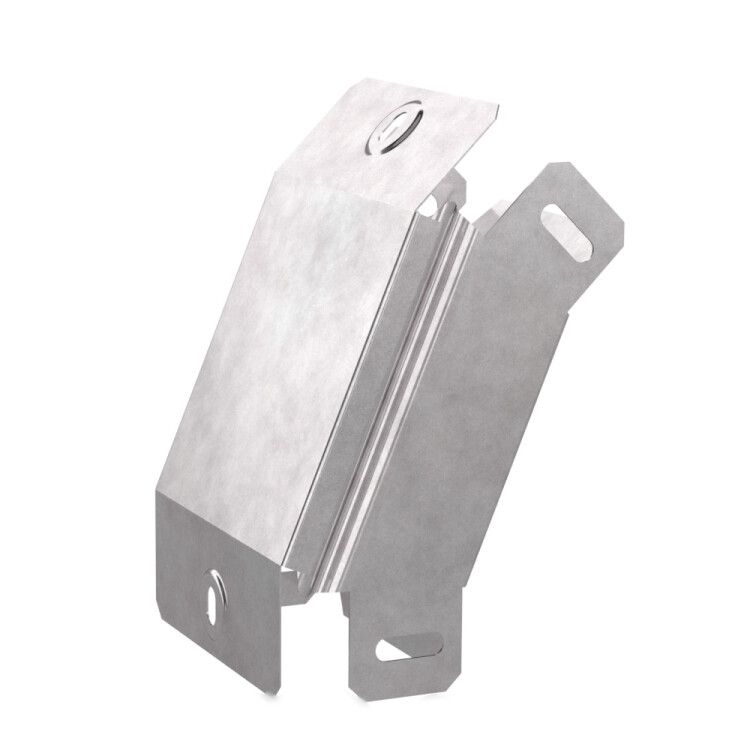

Угол вертикальный внешний 45 градусов с крышкой Стандарт 200х80 | PR16.0558 Промрукав Строитель

Угол вертикальный внешний 45 градусов с крышкой Стандарт 200х80 от бренда ПРОМРУКАВ - это элемент кабельной трассы для защиты проводов и кабелей на внешних углах, особенно там, где требуется компактная и надёжная фиксация. Артикул pr16.0558 подходит для монтажа в помещениях с умеренным климатом.

Назначение и область применения

Этот угол предназначен для организации вертикального поворота кабельной трассы под углом 45 градусов. Он защищает кабели от механических повреждений, пыли и влаги, сохраняя при этом доступ к проводам для обслуживания. Подходит для прокладки силовых и слаботочных кабелей в промышленных зонах, на станках, в распределительных щитах, на эстакадах и других местах, где нужна жесткая фиксация трассы на внешнем углу.

Технические характеристики

• Форма: внешний вертикальный угол 45°
• Габариты: 200×80 мм (высота × ширина)
• Материал: сталь с цинковым покрытием по технологии Сендзимира
• Толщина цинкового слоя: 10–22 мкм
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −25C до +40C и относительной влажности до 95%
• Наличие крышки: да, с возможностью быстрого открывания для осмотра и замены кабелей

Совместимость и монтаж

Угол совместим со всеми стандартными кабель-каналами и коробами той же серии от ПРОМРУКАВ. Монтируется с помощью саморезов или заклепок к стене, потолку или металлической раме. Для герметичности рекомендуется использовать уплотнители на стыках с другими элементами трассы. Посадочные отверстия расположены равномерно по периметру - удобно для фиксации даже на неровных поверхностях.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам для внутреннего использования в условиях УХЛ2. Цинковое покрытие обеспечивает антикоррозийную защиту, снижает риск возникновения точечной коррозии. Напряжение и ток через корпус не проходят - безопасно при работе рядом с токоведущими частями.

Преимущества

• Цинкование по Сендзимиру гарантирует долгий срок службы - покрытие прочнее, чем после горячего цинкования
• Крышка легко снимается без инструментов - позволяет быстро проверить состояние кабелей
• Стальная основа выдерживает нагрузки от собственного веса кабелей и внешних воздействий
• Угол 45° оптимизирует переход между вертикальными и горизонтальными участками трассы, минимизируя изгибы кабеля

Ограничения применения

• Не предназначена для постоянного нахождения под водой или в условиях высокой запылённости без дополнительной герметизации
• Не используется в агрессивных средах: химические пары, солевые туманы, кислоты - могут повредить цинковый слой
• Не подходит для установки вне помещений без защиты от прямых осадков и солнечного излучения

Примеры использования

• Переход кабелей от потолочного канала к вертикальному стояку в цехе
• Обводка трубопровода или оборудования на производстве
• Прокладка сигнальных кабелей в системах автоматизации на внешнем углу стены
• Монтаж в распределительных пунктах, где важна компактность и доступность

Практические советы

• При заказе учитывайте внутреннюю ширину 80 мм - она должна соответствовать суммарному сечению всех кабелей внутри
• Для длительной работы в сыром воздухе используйте дополнительно термостойкий герметик на стыках крышки
• Не затягивайте крепления слишком сильно - это может деформировать тонкостенный металл
• Проверьте соответствие артикула pr16.0558 другим элементам трассы - все детали должны быть из одной серии для гарантированной совместимости
