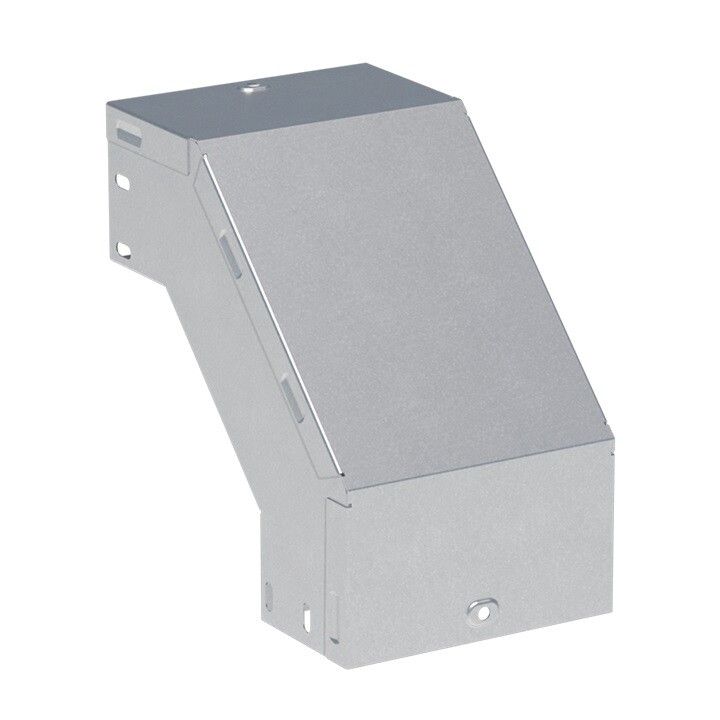

Угол для лотка вертикальный внешний 90град. 100х50 1мм EKF vo9050100-1

Угол 90 град. вертикальный внешний 50x100-1,0мм от EKF - компонент системы EKF-Line для формирования угловых переходов в кабельных трассах с сохранением герметичности и механической прочности. Подходит для прокладки силовых и слаботочных кабелей в промышленных, офисных и жилых зданиях.

Назначение и область применения

Этот угол предназначен для создания внешних поворотов на 90 градусов в вертикальных кабельных трассах. Он используется там, где необходимо изменить направление кабельной линии с горизонтальной плоскости на вертикальную - например, при выводе кабелей с потолка на стену или при проходе через этажные перекрытия. Применяется в системах EKF-Line совместно с другими элементами лотков: прямыми участками, ответвлениями и крышками. Удобен для прокладки кабелей в цехах, подъездах, серверных, распределительных щитовых и других помещениях с открытым способом прокладки.

Технические характеристики

• Угол изгиба: 90 градусов - обеспечивает четкий вертикальный поворот без дополнительных усилий при укладке кабеля;
• Размеры: высота 50 мм, ширина 100 мм - соответствует стандартным размерам лотков EKF-Line, что гарантирует точную стыковку;
• Толщина материала: 1 мм - достаточна для удержания нагрузки кабелей и защиты от деформаций при монтаже;
• Материал: сталь с цинковым покрытием - защищает от коррозии, увеличивает срок службы в условиях повышенной влажности;
• Направление изгиба: вертикально ниспадающий - кабели движутся сверху вниз, что удобно для вертикальных стояков;
• Тип конструкции: стойкий изгиб - жесткая форма, не требует усиления при установке;
• Наличие крышки: да - обеспечивает закрытую кабельную трассу, предотвращает доступ посторонних предметов и снижает риск повреждений;
• Исполнение: без соединительного разъема - монтируется путем плотного прилегания к смежным элементам лотка;
• Цвет: серый - соответствует цветовой гамме всей серии EKF-Line, обеспечивает эстетичный вид;
• Гарантийный срок: 36 месяцев - подтверждает надежность материалов и производства.

Совместимость и монтаж

Угол 90 град. вертикальный внешний 50x100-1,0мм полностью совместим с лотками EKF-Line той же высоты и ширины. Монтаж выполняется вручную: элемент просто вставляется между двумя прямыми участками лотка - один конец крепится к горизонтальному лотку, второй - к вертикальному. Крышка фиксируется на защелках, не требует дополнительных крепежей. Для надежности рекомендуется использовать саморезы или хомуты на опорных точках, особенно при большой массе кабелей. Соединение с другими элементами происходит без зазоров благодаря точному изготовлению по запатентованной технологии.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50571 и нормами ПУЭ для открытой прокладки кабелей. Цинковое покрытие обеспечивает электрохимическую стойкость, исключает образование оксидов на поверхности. Конструкция не содержит острых кромок, снижает риск повреждения изоляции кабелей при прокладке. Наличие крышки соответствует требованиям по защите от внешнего воздействия в помещениях с ограниченным доступом.

Преимущества

• Жесткая конструкция не прогибается под весом кабелей даже при максимальной загрузке;
• Цинковое покрытие продлевает срок службы до 10+ лет в условиях средней влажности;
• Крышка легко открывается и закрывается - позволяет проводить обслуживание без демонтажа всего участка;
• Совместимость с широким спектром аксессуаров EKF-Line - можно собрать любую конфигурацию трассы;
• Не требует специального оборудования для монтажа - подходит для быстрого монтажа даже на уже эксплуатируемых объектах.

Ограничения применения

• Не предназначен для использования в агрессивных средах - например, в химических цехах с постоянным контактом с кислотами или щелочами;
• Не рассчитан на наружную установку без дополнительной защиты от осадков и прямого солнечного света - хотя цинк защищает от коррозии, длительная эксплуатация на улице требует дополнительных мер;
• Не подходит для кабелей с диаметром более 40 мм - внутреннее сечение ограничено, перегрузка может вызвать затруднения при протяжке;
• Не заменяет собой соединительные элементы - требуется обязательное использование прямых участков перед и после угла.

Примеры использования

• Переход кабелей от потолочного лотка к вертикальной стене в офисном помещении;
• Формирование стояка в многоквартирном доме для подвода питания к этажным щиткам;
• Обход колонны в производственном цеху при прокладке кабелей к станкам;
• Подключение кабелей от распределительного щита к оборудованию на полу при наличии бетонного основания.

Практические советы

• Перед монтажом проверьте соответствие размеров: высота 50 мм и ширина 100 мм должны точно совпадать с соседними лотками - иначе возникнут зазоры;
• При большом числе кабелей используйте дополнительные точки крепления - каждый угол лучше фиксировать минимум в двух местах;
• Не забудьте установить крышку сразу после укладки кабелей - это предотвратит попадание пыли и случайное выдергивание проводов;
• Если угол монтируется в сыром помещении, дополнительно обработайте места стыков силиконовым герметиком - это повысит степень защиты IP54;
• Артикул vo9050100-1 - единственный вариант этого типа в серии EKF-Line; другие размеры требуют другого артикула.
