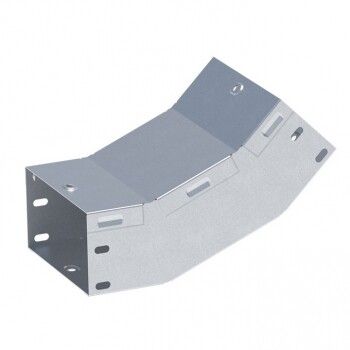

Угол для лотка вертикальный внутренний 45град. 200х100 1мм EKF vi45100200-1

Угол 45 град. вертикальный внутренний 100x200-1,0мм от EKF - компонент системы EKF-Line для формирования угловых переходов в кабельных трассах при прокладке проводов и кабелей на вертикальных поверхностях. Этот угол обеспечивает плавный поворот трассы под углом 45°, сохраняя целостность защиты кабелей благодаря наличию крышки.

Назначение и область применения

Угол 45 град. вертикальный внутренний 100x200-1,0мм предназначен для создания поворотов в кабельных лотках системы EKF-Line при изменении направления трассы на 45° внутри зданий. Применяется там, где требуется сместить кабельную трассу по вертикали с сохранением доступа к кабелям и защиты от внешних воздействий. Подходит для прокладки силовых, слаботочных и телекоммуникационных кабелей в промышленных цехах, офисах, жилых комплексах, школах и других объектах с открытыми трассами.

Технические характеристики

• Угол изгиба: 45 градусов - оптимальный радиус поворота для снижения механического напряжения на кабелях
• Размеры: высота 100 мм, ширина 200 мм - соответствует стандартным лоткам EKF-Line, обеспечивают совместимость с основными моделями
• Материал: сталь с цинковым покрытием - защищает от коррозии, увеличивает срок службы в условиях повышенной влажности
• Толщина стенки: 1 мм - достаточная для жесткости при монтаже, но не требует усиления при стандартных нагрузках
• Тип конструкции: стойкий изгиб - форма выдерживает давление кабелей без деформаций
• Наличие крышки: да - предотвращает попадание пыли, влаги и сторонних предметов, упрощает обслуживание
• Исполнение: без соединительного разъёма - монтируется путём стыковки с лотками через болтовые соединения
• Цвет: серый - соответствует цветовой гамме всей системы EKF-Line
• Гарантия: 36 месяцев - подтверждает надёжность материалов и производства

Совместимость и монтаж

Угол 45 град. вертикальный внутренний 100x200-1,0мм совместим со всеми лотками серии EKF-Line того же размера (100×200 мм) и толщиной 1 мм. Монтаж выполняется с помощью самонарезающих или обычных болтов, которые фиксируют угол к прямому участку лотка. Крышка крепится поверх лотка после укладки кабелей - её можно демонтировать без снятия всего узла. Учитывайте, что этот угол не имеет встроенного механизма крепления к стене; для установки используются стандартные подвесы и кронштейны EKF-Line.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50571 и нормами ПУЭ для открытой прокладки кабелей. Цинковое покрытие обеспечивает электрохимическую стойкость, исключая риск возникновения гальванической коррозии при контакте с другими металлами. Нет острых кромок - безопасен при работе рядом с людьми.

Преимущества

• Позволяет выполнять плавные повороты без резких изгибов, что продлевает жизнь кабелям
• Крышка остаётся на месте даже при частичном вскрытии - удобство при проверке и распределении кабелей
• Цинковое покрытие снижает необходимость в дополнительной антикоррозийной обработке
• Совместимость с широким спектром аксессуаров EKF-Line упрощает проектирование сложных трасс
• Изготовлен в России - гарантирует соответствие реальным условиям эксплуатации

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты - цинк не заменяет полноценную гальванопластическую обработку
• Не рассчитан на значительные динамические нагрузки - не используется в местах с вибрацией оборудования без амортизирующих креплений
• Требует точного соблюдения посадочного размера 100×200 мм - несовместим с лотками другого размера
• Без соединительного разъёма - требует дополнительных крепёжных элементов, что увеличивает время монтажа

Примеры использования

• Переход кабельной трассы с горизонтальной плоскости потолка на вертикальную стену в административном здании
• Обход колонн или трубопроводов в производственных цехах с использованием нескольких углов подряд
• Формирование маршрута для слаботочных сетей (LAN, CCTV) в многоэтажных жилых домах
• Подключение распределительных щитов к основному кабельному каналу с минимальным радиусом изгиба

Практические советы

• Перед монтажом проверьте, чтобы все лотки до и после угла имели одинаковый тип исполнения (перфорированные/неперфорированные)
• При укладке большого числа кабелей используйте мягкие бандажи - они равномерно распределяют нагрузку и не повреждают изоляцию
• Не затягивайте болты слишком сильно - это может деформировать тонкую сталь (1 мм)
• Для долговечности рекомендуются регулярные осмотры крышек - особенно в помещениях с высокой влажностью
• Запасайте аналогичные углы при закупке - они часто теряются при сборке, а найти точно такой же в будущем сложно
