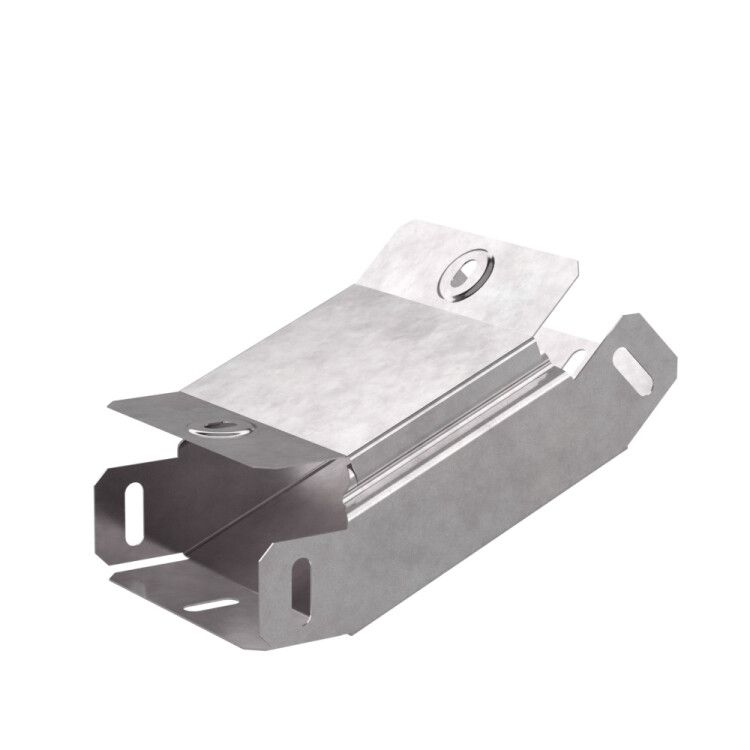

Угол вертикальный внутренний 45 градусов с крышкой Стандарт 200х100 | PR16.0449 Промрукав Строитель

Угол вертикальный внутренний 45 градусов с крышкой Стандарт 200х100 от ПРОМРУКАВ - это элемент для защиты и организации прокладки кабелей в углах стен, особенно там, где требуется компактное и герметичное решение. Артикул pr16.0449 подходит для монтажа в помещениях с умеренно влажной средой.

Назначение и область применения

Этот угол предназначен для создания защищённых каналов при прокладке кабельных трасс внутри зданий. Он используется для поворотов на 45 градусов между вертикальными поверхностями - например, в местах соединения стены и потолка или стены и пола. Наличие крышки позволяет легко открывать и закрывать канал для осмотра, обслуживания или добавления проводов. Подходит для систем управления, слаботочных сетей, автоматизации и распределительных щитов.

Технические характеристики

• Форма: внутренний угол 45°
• Габариты: 200×100 мм (высота × ширина)
• Материал: сталь с цинковым покрытием по технологии Сендзимира
• Толщина цинкового слоя: 10–22 мкм
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −25C до +40C и относительной влажности до 80%
• Крышка: съёмная, фиксируется без инструментов

Совместимость и монтаж

Угол совместим с другими элементами серии «Стандарт» от ПРОМРУКАВ. Монтируется на поверхность с помощью саморезов или дюбелей - предварительно просверливается отверстие через крепёжные отверстия в боковых стенках. Для герметичности рекомендуется использовать уплотнители, если система требует повышенной защиты от пыли и влаги. Крышка плотно прилегает, обеспечивая доступ без демонтажа всего участка.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозийной стойкости для электроустановок в условиях УХЛ2. Цинкование по Сендзимиру гарантирует долговечную защиту от ржавчины даже при малых повреждениях покрытия. Прямые нормативы (ГОСТ/IEC) в данных не указаны - применение следует согласовывать с проектом.

Преимущества

• Цинковое покрытие Сендзимира обеспечивает равномерную и надёжную антикоррозийную защиту - лучше, чем послеgalvanization
• Съёмная крышка упрощает обслуживание без полного демонтажа
• Угол 45° снижает нагрузку на кабели при перегибах, в отличие от острых углов
• Подходит для установки в ограниченном пространстве благодаря компактному профилю

Ограничения применения

• Не предназначена для открытого монтажа на улице - не имеет IP-защиты
• Не подходит для высоких температур выше +40C или в агрессивных химических средах
• Не рассчитана на механические удары или давление - не является силовым корпусом
• Не совместима с кабелями большего внешнего диаметра, чем позволяет внутреннее сечение 200×100 мм

Примеры использования

• Защита кабелей от щита управления до оборудования на стене в цеху
• Прокладка сигнальных линий в автоматизированных системах вентиляции
• Организация маршрута для Ethernet и питания в серверных шкафах с угловым переходом
• Монтаж в жилых и офисных зданиях при скрытой прокладке кабелей в нишах

Практические советы

• Перед монтажом проверьте, чтобы внутренние радиусы изгиба кабелей соответствовали минимальным требованиям - используйте угол как направляющую, а не как точку сильного излома
• При использовании в сыром помещении (например, в подвале) дополнительно промажьте стыки крышки силиконовым герметиком
• При необходимости удлинить тракт - комбинируйте этот угол с прямыми секциями той же серии
• Обращайте внимание на посадочную ширину 100 мм - она должна соответствовать суммарному сечению всех укладываемых кабелей
• Артикул pr16.0449 - один из базовых элементов в линейке «Стандарт». Храните запасные крышки - они часто теряются при частом обслуживании
