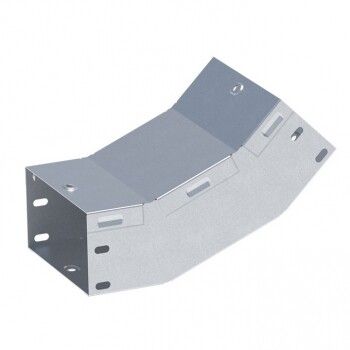

Угол для лотка вертикальный внутренний 45град. 400х100 1мм EKF vi45100400-1

Угол 45 град. вертикальный внутренний 100x400-1,0мм от EKF - компонент системы EKF-Line для формирования угловых переходов в кабельных трассах с сохранением герметичности и прочности. Применяется в промышленных, коммерческих и жилых зданиях для прокладки силовых и слаботочных кабелей.

Назначение и область применения

Этот угол предназначен для создания плавного поворота кабельной трассы под углом 45° внутри помещения, где требуется изменение направления лотка по вертикали. Подходит для установки на стенах, в шахтах, коробах и других закрытых пространствах. Используется в составе системы EKF-Line совместно с другими элементами - прямыми участками, ответвлениями и крышками. Особенно эффективен там, где важна целостность защиты кабелей и необходима минимизация острых изгибов.

Технические характеристики

• Угол изгиба: 45 градусов - обеспечивает плавный переход без резких перегибов, снижает риск повреждения изоляции кабелей
• Размеры: высота 100 мм, ширина 400 мм - соответствует стандартным лоткам EKF-Line, позволяет прокладывать до 8–12 кабелей среднего сечения
• Толщина стенки: 1 мм - достаточна для механической нагрузки при монтаже и эксплуатации, не деформируется при фиксации
• Материал: оцинкованная сталь - защищает от коррозии, выдерживает влажную среду, не требует покраски
• Покрытие: цинк - антикоррозийное, соответствие ГОСТ 14918
• Исполнение: без соединительного разъёма - монтируется путём стыковки с другими элементами через болтовые крепления
• Наличие крышки: да - обеспечивает защиту от пыли, влаги и случайного доступа, легко открывается для обслуживания
• Цвет: серый - унифицирован с другими элементами системы EKF-Line
• Гарантия: 36 месяцев - подтверждает долговечность материала и качества изготовления
• Тип конструкции: стойкий изгиб - сохраняет форму даже при внешнем давлении, не сплющивается при затяжке креплений

Совместимость и монтаж

Угол 45 град. вертикальный внутренний 100x400-1,0мм совместим со всеми лотками серии EKF-Line той же высоты (100 мм) и толщины (1 мм). Монтируется с помощью самонарезающих винтов или болтов M6/M8, которые крепят его к прямому участку лотка и к несущей поверхности. Крышка фиксируется на защёлках - её можно снимать без инструментов для осмотра или замены кабелей. Для сборки трассы рекомендуется использовать кронштейны и подвесы EKF-Line, чтобы избежать перекосов. Установка возможна на бетон, кирпич, металл и деревянные основания с использованием подходящих анкеров.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных систем в соответствии с ПУЭ и ГОСТ Р 50571. Выполнено из негорючего материала (класс горючести НГ). Цинковое покрытие предотвращает образование ржавчины, что исключает риск короткого замыкания из-за окисления. Сертификация изделия подтверждается документацией производителя EKF.

Преимущества

• Плавный угол 45° вместо 90° - снижает усилие при протяжке кабеля, особенно при большом количестве проводов
• Закрытая конструкция с крышкой - защищает кабели от механических воздействий и окружающей среды
• Оцинкованная сталь - долговечность в условиях повышенной влажности (например, в подвалах, на этажах с канализационными трубами)
• Единая система EKF-Line - все элементы взаимозаменяемы, позволяют собирать трассу без адаптеров
• Легко модифицируется - можно добавить перемычки, люки или крепления для кабельных стяжек

Ограничения применения

• Не предназначен для наружной установки - не имеет IP-защиты выше IP54, не рассчитан на прямое попадание дождя или снега
• Не используется в агрессивных химических средах - цинк устойчив к влаге, но не к кислотам, щелочам или солевым растворам
• Не подходит для трасс с радиусом изгиба менее 400 мм - превышение допустимого угла может вызвать перегиб кабелей
• Толщина 1 мм не гарантирует устойчивость к ударным нагрузкам - не применяется в местах с частым движением тяжёлой техники

Примеры использования

• Переход между горизонтальным и вертикальным лотком в офисном здании - например, от потолочного лотка к стеновому
• Обход инженерных коммуникаций в технических шахтах многоквартирных домов
• Формирование трассы для слаботочных систем (CCTV, Ethernet, Wi-Fi) в серверных комнатах
• Подключение распределительных щитов к основному кабельному каналу в промышленных цехах

Практические советы

• При проектировании трассы учтите, что ширина 400 мм требует свободного места для монтажа - минимальный зазор с соседними элементами - 150 мм
• Не используйте этот угол как опору для тяжёлых кабелей - всегда крепите его к стене или несущей конструкции
• При необходимости увеличения плотности кабелей - выбирайте лотки с перфорацией и дополнительными креплениями
• Проверьте совпадение толщины стенки (1 мм) с другими элементами системы - использование деталей другой толщины может нарушить герметичность
• После монтажа проверьте плотность прилегания крышки - она должна закрываться без усилия, иначе есть риск попадания пыли
