Угол горизонтальный 45 градусов с крышкой Стандарт 300х100 | PR16.0431 Промрукав Строитель

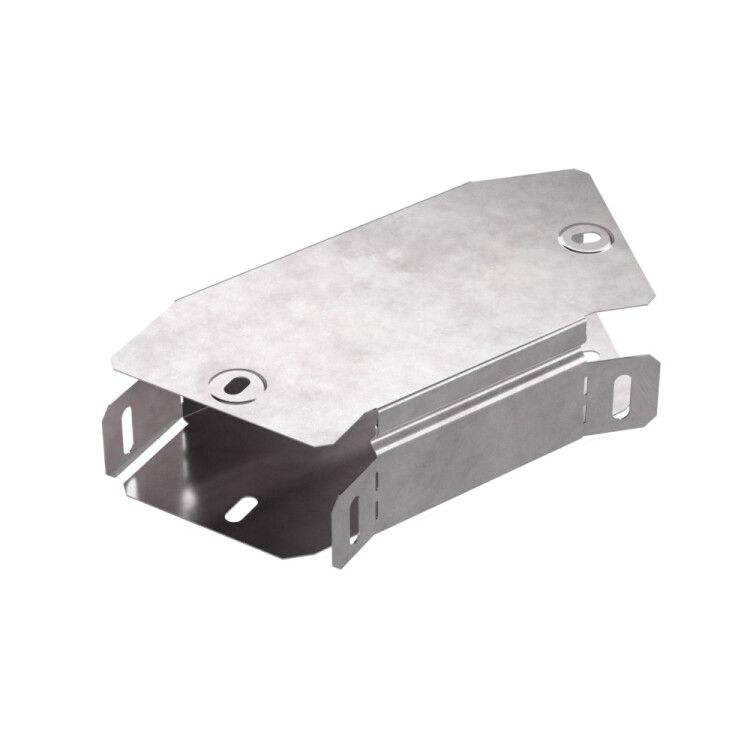

Угол горизонтальный 45 градусов с крышкой 300х100 Стандарт Промрукав - это металлический переходник для изменения направления кабельной трассы под углом 45° в горизонтальной плоскости. Изделие выполнено из оцинкованной стали с повышенной устойчивостью к коррозии и предназначено для использования в промышленных системах проводки. Артикул pr16.0431 соответствует серии Стандарт Промрукав.

Назначение и область применения

Угол горизонтальный 45 градусов с крышкой 300х100 Стандарт Промрукав используется для плавного поворота кабельных трасс в горизонтальной плоскости. Подходит для установки с перфорированными и глухими лотками, когда требуется изменить направление трассы без резких изгибов. Обеспечивает удобный доступ к кабелям благодаря съёмной крышке. Применяется в промышленных объектах: на заводах, в распределительных щитах, на конвейерах, в тоннелях и других зонах с высокой механической нагрузкой.

Технические характеристики

• Угол изгиба: 45° - обеспечивает плавный переход трассы без заострённых углов
• Размеры: 300×100 мм - ширина внутреннего канала 300 мм, высота 100 мм
• Внутренний радиус изгиба: 75 мм - позволяет безопасно прокладывать кабели с жёсткими оболочками
• Материал: сталь оцинкованная по методу Сендзимира - равномерное цинковое покрытие толщиной 10–22 мкм
• Толщина стенки: 0,8 мм - достаточна для выдерживания механических нагрузок
• Усиленное исполнение: да - увеличенная прочность корпуса против деформаций
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при воздействии открытого огня
• Цвет: серый - стандартный цвет оцинкованной стали
• Крышка: есть, съёмная - обеспечивает быстрый доступ к кабелям без демонтажа всего участка
• Исполнение: без соединительного разъема - требует крепления к лоткам болтовым соединением
• Климатическое исполнение: УХЛ2 - допускает работу в помещениях и под навесом при температуре от -80C до +150C

Совместимость и монтаж

Угол горизонтальный 45 градусов с крышкой 300х100 Стандарт Промрукав совместим с лотками того же типа и размера (300×100 мм) от производителя Промрукав. Для монтажа используются болты или саморезы через предварительно подготовленные отверстия в боковых стенках. Крышка фиксируется с помощью защёлок или винтов - её можно легко снять для осмотра или замены кабелей. Не требует специальных инструментов, кроме обычного набора для крепежа. Учитывайте, что отсутствие соединительного разъема требует точного выравнивания с соседними элементами трассы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленных электроустановок. Материал не распространяет горение, что важно для зон с риском возгорания. Цинкование по методу Сендзимира гарантирует долговременную защиту от коррозии даже в условиях повышенной влажности. Климатическое исполнение УХЛ2 подтверждает соответствие ГОСТ 15150 для работы в закрытых и полуоткрытых помещениях.

Преимущества

• Высокая механическая прочность благодаря усиленному исполнению и толщине стенки 0,8 мм
• Защита от коррозии за счёт цинкования по методу Сендзимира - срок службы выше, чем у обычного оцинкования
• Съёмная крышка упрощает обслуживание и модификацию трассы
• Огнестойкость снижает риски при аварийных ситуациях
• Работает в широком диапазоне температур - от -80C до +150C
• Подходит для тяжёлых условий: вибрация, запылённость, химически активная среда

Ограничения применения

• Не предназначен для наружной эксплуатации под открытым небом - несмотря на защиту, длительное воздействие дождя и солнца может снизить срок службы
• Требует точного подбора по размеру: несовпадение с лотком 300×100 мм приведёт к негерметичности и потере прочности
• Отсутствие соединительного разъема усложняет сборку - необходимо использовать внешние крепежи
• Не рекомендуется для использования в местах с постоянными ударными нагрузками - возможна деформация кромок

Примеры использования

• Переход между двумя горизонтальными лотками на конвейерной линии с изменением направления на 45°
• Обход препятствий (трубопроводов, рам) в распределительном щите
• Прокладка силовых кабелей в цехах с высокой вибрацией оборудования
• Системы кабельной трассировки в холодильных камерах и сушильных установках

Практические советы

• Проверьте посадочные размеры лотка перед заказом - угол должен точно соответствовать 300×100 мм
• При монтаже используйте герметики или прокладки, если требуется повышенная степень защиты от пыли и влаги
• Не затягивайте крепёж слишком сильно - это может вызвать деформацию тонкой стенки 0,8 мм
• Для частого обслуживания выбирайте модели с надёжной фиксацией крышки - проверьте наличие защёлок или винтов
• Угол горизонтальный 45 градусов с крышкой 300х100 Стандарт Промрукав лучше комбинировать с другими элементами серии - так достигается единая система крепления и эстетика
