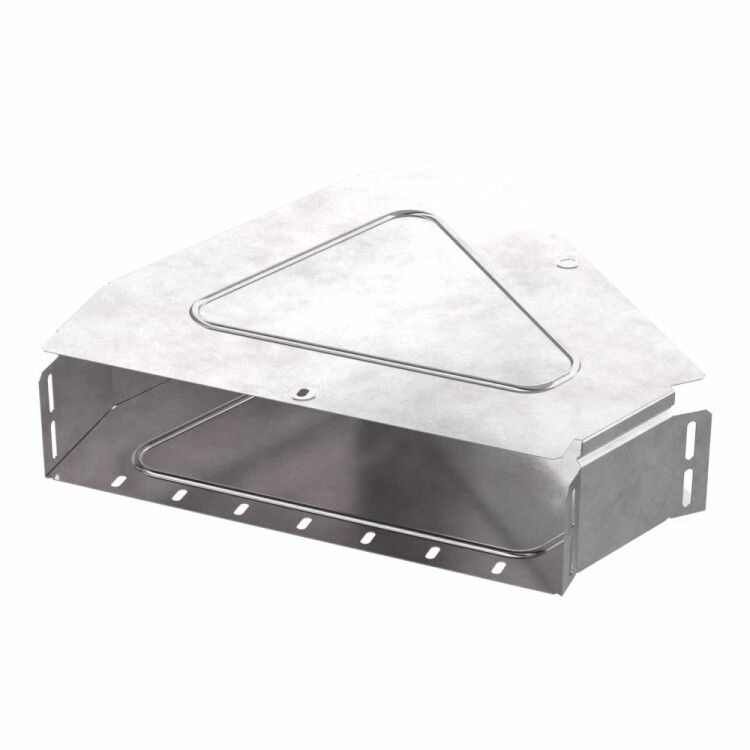

Угол горизонтальный 45 градусов с крышкой Стандарт 400х100 | PR16.0615 Промрукав Строитель

Угол горизонтальный 45 градусов с крышкой Стандарт 400х100 Промрукав - это элемент кабельной трассы из оцинкованной стали, предназначенный для изменения направления кабельных путей на 45° в горизонтальной плоскости. Подходит для открытой установки с лотками серии «Стандарт». Артикул pr16.0615 обеспечивает совместимость с другими компонентами бренда Промрукав.

Назначение и область применения

Угол горизонтальный 45 градусов с крышкой Стандарт 400х100 Промрукав используется для плавного перехода кабельных трасс в горизонтальной плоскости под углом 45°. Применяется в системах с перфорированными и глухими лотками серии «Стандарт». Подходит для открытой установки в помещениях и на объектах с высокой механической нагрузкой - например, на заводах, в энергообъектах, на транспорте и в промышленных зонах.

Технические характеристики

• Угол изгиба: 45°
• Габариты: ширина 400 мм, высота 100 мм
• Внутренний радиус изгиба: 75 мм - позволяет прокладывать кабели без повреждений изоляции
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,8 мм - обеспечивает жёсткость и устойчивость к деформациям
• Покрытие: цинк толщиной 19–23 мкм - защищает от коррозии даже в агрессивной среде
• Температурный диапазон: от –80 C до +150 C - работает в экстремальных условиях
• Цвет: серый
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Наличие крышки: есть - защищает кабели от внешних воздействий и пыли
• Исполнение: без соединительных разъёмов - требует фиксации болтами или заклёпками
• Нормативный документ: ТУ 25.11.23-001-52715257-2019

Совместимость и монтаж

Угол горизонтальный 45 градусов с крышкой Стандарт 400х100 Промрукав совместим только с лотками серии «Стандарт» того же производителя. Монтаж осуществляется открытым способом: крепится к опорным конструкциям с помощью болтов, заклёпок или хомутов. Крышка фиксируется на корпусе и легко открывается для обслуживания кабелей. Для герметичности стыков рекомендуется использовать уплотнители, если система эксплуатируется во влажной среде. Соединение с прямыми участками выполняется по стандартному шагу крепёжных отверстий - проверьте соответствие расположения отверстий перед сборкой.

Безопасность и стандарты

Элемент соответствует требованиям ТУ 25.11.23-001-52715257-2019. Обеспечивает огнестойкость - не распространяет горение и сохраняет целостность при температурах до +150 C. Цинкование по методу Сендзимира гарантирует долговечную защиту от электрохимической коррозии. Не содержит токсичных веществ, безопасен для работы в закрытых помещениях.

Преимущества

• Высокая прочность благодаря толщине металла 0,8 мм и технологии оцинковки Сендзимира
• Крышка снижает риск попадания пыли, влаги и сторонних предметов внутрь трассы
• Поддерживает работу в широком температурном диапазоне - от Arctic до печных помещений
• Легко интегрируется в существующую систему лотков серии «Стандарт»
• Не требует специального оборудования для монтажа - достаточно обычного слесарного инструмента

Ограничения применения

• Не предназначен для скрытой установки внутри стен или полов - только открытая прокладка
• Не имеет встроенных соединителей - требуется дополнительная фиксация
• Не подходит для кабелей с минимальным допустимым радиусом изгиба менее 75 мм - возможны повреждения изоляции
• Не рассчитан на частые демонтажи - многократное открытие крышки может ослабить замки
• Не следует применять в средах с постоянным контактом с кислотами, щелочами или соляными растворами - цинк может выгореть быстрее

Примеры использования

• Переход кабельной трассы в цехе от вертикального лотка к горизонтальному под углом 45°
• Обход препятствий (колонн, трубопроводов) на производстве
• Прокладка силовых и сигнальных кабелей в теплицах, холодильных камерах, на элеваторах
• Системы автоматизации на конвейерах, где требуется изменение направления трассы без резких изгибов

Практические советы

• Проверяйте внутренний радиус 75 мм перед выбором кабеля - особенно для многожильных и крупногабаритных проводов
• При монтаже используйте одинаковые типы крепёжа по всей трассе - так исключается перекос и неравномерная нагрузка
• Если угол расположен в сыром месте, дополнительно уплотните стыки с соседними элементами
• Не затягивайте крепёж слишком сильно - это может деформировать тонкий металл (0,8 мм)
• Для удобства обслуживания оставляйте доступ к крышке - не заделывайте её в отделку
• Артикул pr16.0615 совпадает с каталогом Промрукав - заказывайте все детали одной партией для точного совмещения отверстий
