Угол горизонтальный изменяемый 0-45 градусов 100х50 | PR16.0982 Промрукав Строитель

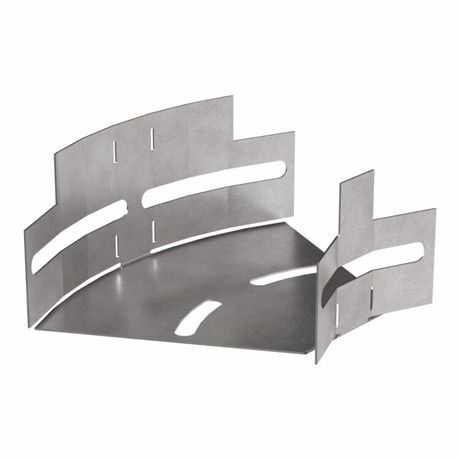

Угол горизонтальный изменяемый 0-45 градусов 100х50 Стандарт Промрукав - это регулируемый элемент для организации плавного перехода кабельной трассы между металлическими лотками под углом от 0 до 45°. Изделие выполнено из оцинкованной стали с повышенной прочностью и предназначено для прокладки кабелей в промышленных условиях. Артикул pr16.0982 соответствует серии Стандарт Промрукав.

Назначение и область применения

Угол горизонтальный изменяемый 0-45 градусов 100х50 Стандарт Промрукав используется для создания гибких траекторий кабельных трасс между параллельными или смещенными металлическими лотками. Подходит для систем, где требуется изменить направление прохождения кабелей без жестких поворотов. Применяется в промышленных объектах: на заводах, в цехах, на конвейерах, в распределительных щитовых и на объектах энергетики.

Технические характеристики

• Отклонение угла: регулируемое от 0° до 45° - позволяет точно выставить нужный угол наклона при монтаже.
• Размеры: ширина 100 мм, высота 50 мм - совместим с лотками стандартных размеров.
• Внутренний радиус: 62 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции.
• Толщина материала: 0,7 мм - усиленное исполнение, обеспечивающее жесткость и долговечность.
• Материал: сталь оцинкованная горячим способом по методу Сендзимира - защитное цинковое покрытие толщиной 10–22 мкм равномерно распределено по всей поверхности до формования.
• Цвет: серый - характерный цвет оцинкованной стали после обработки.
• Перфорация: есть на боковой стенке и в основании - позволяет фиксировать угол болтами или заклепками через перфорированные отверстия.
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при воздействии открытого пламени.
• Климатическое исполнение: УХЛ2 - допускает работу в помещениях и под навесом при температуре от -80C до +150C.
• Исполнение: без соединительного разъема - требует самостоятельной фиксации к лоткам.

Совместимость и монтаж

Угол горизонтальный изменяемый 0-45 градусов 100х50 Стандарт Промрукав совместим с лотками того же производителя и аналогичных размеров (100×50 мм). Для установки используйте саморезы или заклепки через перфорированные отверстия. Монтаж выполняется на предварительно смонтированные лотки - угол крепится с двух сторон. Учитывайте внутренний радиус 62 мм: при прокладке кабелей с малым радиусом изгиба (например, силовые многожильные) проверьте соответствие минимального допустимого радиуса изгиба кабеля.

Безопасность и стандарты

Изделие соответствует требованиям по огнестойкости и не содержит легкоплавких компонентов. Цинкование по методу Сендзимира гарантирует коррозионную стойкость в средах с повышенной влажностью. Климатическое исполнение УХЛ2 подтверждает возможность эксплуатации в условиях, близких к промышленным, включая колебания температуры и наличие конденсата.

Преимущества

• Регулируемый угол снижает необходимость заказа множества фиксированных элементов - один угол заменяет несколько типоразмеров.
• Усиленное исполнение (0,7 мм) увеличивает срок службы при механических нагрузках.
• Перфорация по всему контуру упрощает крепление и позволяет использовать различные способы фиксации.
• Оцинковка по методу Сендзимира обеспечивает лучшую адгезию и более длительную защиту от ржавчины по сравнению с обычным холодным цинкованием.
• Огнестойкость делает угол подходящим для зон с повышенными требованиями к пожарной безопасности.

Ограничения применения

• Не предназначен для наружной эксплуатации под открытым небом - хотя материал устойчив к влаге, постоянное воздействие осадков и УФ-лучей может снизить срок службы.
• Не имеет встроенных соединителей - необходимо дополнительно приобрести крепеж и/или переходники для герметизации стыков.
• Не рекомендуется для использования с кабелями, имеющими минимальный радиус изгиба менее 62 мм - возможны повреждения жил.
• Запрещена сварка - нагрев разрушает цинковое покрытие и снижает коррозионную стойкость.

Примеры использования

• Переход между двумя горизонтальными лотками на конвейере, расположенные на разной высоте.
• Обход препятствий (трубопроводы, рамы оборудования) в цехе с ограниченным пространством.
• Подключение кабелей от вертикального стояка к горизонтальному лотку под углом 30°.
• Прокладка сигнальных и слаботочных кабелей в распределительном щите с плотной компоновкой.

Практические советы

• Перед монтажом проверьте, чтобы внутренний радиус 62 мм соответствовал требованиям кабеля - особенно важно для гибких многожильных проводов.
• При использовании в местах с частыми вибрациями (станки, насосы) дополнительно зафиксируйте угол антивибрационными прокладками.
• Не затягивайте крепления слишком сильно - это может деформировать тонкий металл (0,7 мм) и нарушить регулировку угла.
• Для защиты от пыли и влаги в стыках используйте термоусадочные трубки или специальные заглушки - угол не имеет герметичных соединений.
• При необходимости модификации (например, подрезка) используйте ножницы по металлу - после резки восстановите защиту цинком специальным составом.
