Угол горизонтальный изменяемый 0-45 градусов 100х80 | PR16.0983 Промрукав Строитель

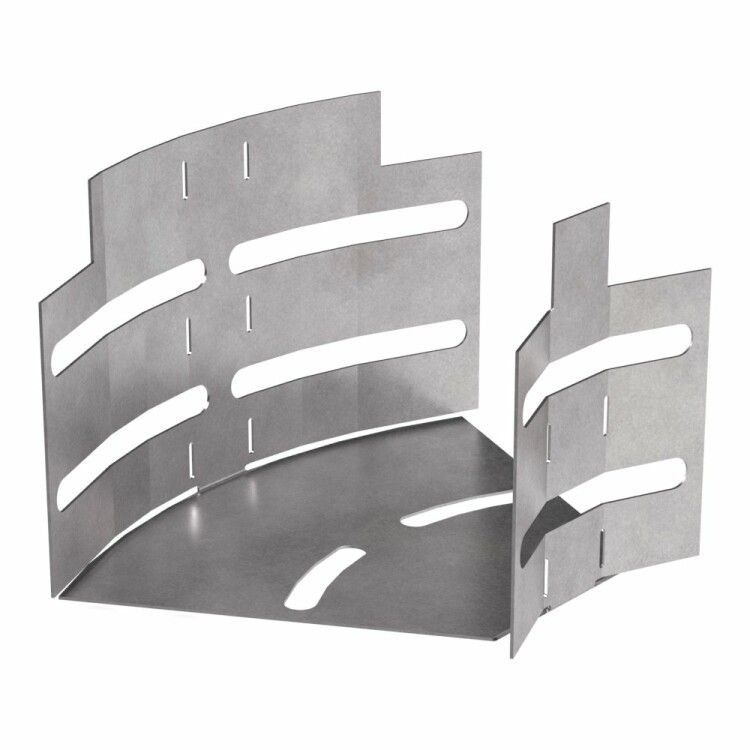

Угол горизонтальный изменяемый 0–45 градусов 100×80 от ПРОМРУКАВ (артикул pr16.0983) предназначен для плавного соединения металлических кабельных лотков под углом, обеспечивая удобную прокладку кабелей в сложных трассах. Изделие выполнено из оцинкованной стали и рассчитано на работу в закрытых помещениях и под навесом.

Назначение и область применения

Угол горизонтальный изменяемый 0–45 градусов 100×80 используется для изменения направления кабеленесущей линии между двумя параллельными металлическими лотками. Подходит для прокладки силовых и управляющих кабелей там, где требуется угол наклона от 0 до 45 градусов - например, при переходе с одного уровня на другой, вокруг колонн, вдоль стен или над оборудованием. Применяется в промышленных объектах, на заводах, в распределительных пунктах, на транспорте и в энергетике.

Технические характеристики

• Габариты: 100 × 80 мм - соответствуют стандартным размерам лотков, совместимы с большинством серийных решений;
• Угол регулировки: от 0 до 45 градусов - позволяет точно выставить нужный наклон без замены детали;
• Материал: сталь с цинковым покрытием по технологии Сендзимира - высокая коррозионная стойкость за счёт равномерного нанесения цинка на лист до формования;
• Толщина цинкового слоя: 10–22 мкм - обеспечивает долговечность даже в условиях повышенной влажности;
• Климатическое исполнение: УХЛ2 - допускает эксплуатацию при температурах от -80 C до +150 C;
• Использование: только внутри зданий или под навесом - не предназначена для открытого воздуха под дождём или снегом.

Совместимость и монтаж

Угол горизонтальный изменяемый 0–45 градусов 100×80 совместим с лотками того же размера (100×80 мм) от производителей, использующих стандартизованные крепёжные отверстия. Монтаж осуществляется болтовым соединением через предварительно просверленные отверстия на боковых сторонах. Для фиксации используются стандартные болты M6–M8. Перед установкой проверьте соответствие шага отверстий на лотках и угле. Регулировка угла выполняется после частичной затяжки креплений - поворот происходит свободно до достижения требуемого положения, затем окончательно фиксируется.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленных кабельных систем. Климатическое исполнение УХЛ2 подтверждает работоспособность в условиях, предусмотренных ГОСТ 15150. Цинковое покрытие по Сендзимиру соответствует нормам ISO 1461 и EN 10346.

Преимущества

• Плавная регулировка угла - не нужно менять элемент при изменении трассы;
• Высокая прочность стали - выдерживает нагрузки от кабелей и внешних воздействий;
• Защитное покрытие - снижает риск коррозии, продлевает срок службы;
• Стандартные размеры - легко интегрируется в существующие системы без доработок;
• Не требует специальных инструментов для монтажа - достаточно обычного набора гаечных ключей.

Ограничения применения

• Не применяется на открытом воздухе без защиты от осадков - не имеет герметизации;
• Не рекомендуется для использования в агрессивных средах (например, химических цехах, морских портах) - цинковое покрытие недостаточно для таких условий;
• Максимальный угол 45° - нельзя использовать для более крутых поворотов (например, вертикальных переходов);
• Подходит только для лотков 100×80 мм - несовместим с другими размерами без адаптеров.

Примеры использования

• Переход между лотками на двух этажах технологической линии с наклоном 30°;
• Обход колонны в распределительном щите с сохранением радиуса прокладки кабеля;
• Соединение лотков вдоль стены, где необходимо сместить трассу на 80 мм в сторону;
• Прокладка кабелей в цехах с ограниченным пространством - позволяет избежать лишних поворотов и пересечений.

Практические советы

• Перед монтажом убедитесь, что лотки находятся на одной плоскости - иначе возникнут усилия на креплениях;
• При использовании в местах с возможным попаданием воды (например, под навесом) дополнительно проконтролируйте герметичность стыков;
• Не перетягивайте болты - это может деформировать тонкий металл и нарушить регулировку угла;
• Для длительной эксплуатации в условиях влажности периодически проверяйте целостность цинкового покрытия - при появлении ржавчины на кромках замените элемент;
• При комплектации системы учитывайте, что угол занимает место в трассе - запланируйте достаточное расстояние между опорами.
