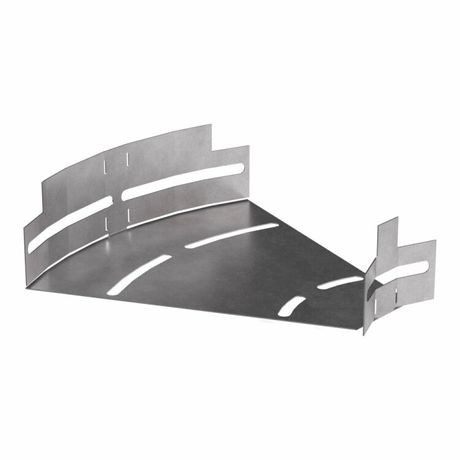

Угол горизонтальный изменяемый 0-45 градусов 200х50 | PR16.0988 Промрукав Строитель

Угол горизонтальный изменяемый 0-45 градусов 200х50 от ПРОМРУКАВ (арт. pr16.0988) предназначен для плавного изменения направления кабеленесущих линий между металлическими лотками в пределах угла от 0 до 45 градусов. Изделие выполнено из оцинкованной стали с высокой устойчивостью к коррозии и подходит для установки внутри помещений и под навесом.

Назначение и область применения

Угол горизонтальный изменяемый 0-45 градусов 200х50 используется для организации маршрутов кабельных трасс между параллельными или смещенными металлическими лотками. Благодаря регулируемому углу позволяет компенсировать небольшие перепады высот или смещения лотков без необходимости замены элементов. Применяется в системах кабельного хозяйства на объектах промышленного, коммерческого и инфраструктурного назначения - например, на заводах, в распределительных пунктах, серверных помещениях, транспортных терминалах.

Технические характеристики

• Тип: угол горизонтальный с регулируемым углом от 0 до 45°
• Габариты: ширина 200 мм, высота 50 мм
• Внутренний радиус изгиба: 62 мм - обеспечивает минимальное усилие при прокладке кабелей
• Толщина материала: 0,7 мм - оптимальное сочетание жесткости и веса
• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Толщина цинкового покрытия: 10–22 мкм - защищает от коррозии даже при механическом воздействии
• Цвет: серый
• Перфорация: да - на боковой стенке и в основании для фиксации болтами и проветривания
• Огнестойкость: соответствует требованиям - не распространяет пламя, сохраняет целостность при нагреве
• Климатическое исполнение: УХЛ2 - допускает работу при температурах от -80C до +150C
• Исполнение: без соединительного разъема - требует внешней фиксации
• Поддержка длинных участков: да - рассчитан на нагрузки при увеличенных расстояниях между точками крепления

Совместимость и монтаж

Угол горизонтальный изменяемый 0-45 градусов 200х50 совместим с большинством металлических лотков шириной до 200 мм. Для монтажа используются саморезы или болты через перфорированные отверстия в основании и боковой стенке. Регулировка угла осуществляется вручную - достаточно ослабить крепление, выставить нужный наклон (от 0° до 45°), затем затянуть. Максимальное расстояние между точками крепления - до 1,5 метра при равномерном распределении нагрузки. Не рекомендуется использовать в качестве самостоятельного несущего элемента - всегда монтировать в связке с другими элементами трассы.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и устойчивости к коррозии. Цинковое покрытие по методу Сендзимира обеспечивает долговременную защиту в условиях повышенной влажности. Климатическое исполнение УХЛ2 гарантирует надежную работу в закрытых помещениях и под навесом, включая зоны с колебаниями температуры. Соответствует ГОСТ Р 50571.5.52 и другим нормам для кабельных систем в промышленной среде.

Преимущества

• Регулируемый угол - позволяет адаптировать трассу под реальные условия монтажа без подрезки или замены детали
• Оцинковка по Сендзимиру - более прочное и равномерное покрытие, чем холодное цинкование
• Перфорация в двух местах - упрощает крепление и снижает риск деформации при нагрузках
• Огнестойкость - повышает безопасность системы при аварийных ситуациях
• Поддержка больших пролетов - снижает количество опорных элементов в трассе

Ограничения применения

• Не предназначена для открытого монтажа под прямыми осадками - требуется защита от воды (например, крыша или кожух)
• Не подходит для вертикальных поворотов - только для горизонтальных линий
• Не рекомендуется применять в агрессивных химических средах (кислоты, щелочи) - даже оцинкованная сталь подвержена коррозии при длительном контакте
• Толщина 0,7 мм исключает использование в условиях ударных или вибрационных нагрузок выше средних - для таких задач нужны усиленные модели

Примеры использования

• Соединение двух лотков на производстве, где один сместился на 150 мм из-за технологического оборудования
• Обход препятствия (вентиляционный канал, трубопровод) в серверной комнате с минимальным изменением уровня
• Формирование плавного перехода от потолочного лотка к настенному в офисном здании
• Монтаж в теплицах, складах с высокой влажностью - благодаря оцинковке не ржавеет

Практические советы

• При выборе угла проверьте внутренний радиус 62 мм - он должен позволять свободно проходить кабелям с максимальным диаметром, указанным в спецификации
• Для фиксации используйте антивибрационные прокладки, особенно при работе рядом с оборудованием с частыми включениями
• При сборке трассы с несколькими углами - начинайте с базового лотка, потом последовательно подгоняйте каждый элемент
• Не забудьте оставлять запас на температурное расширение - особенно при работе в условиях от -80C до +150C
• Проверяйте соответствие ширины 200 мм - если ваш лоток уже, можно использовать этот угол, но не наоборот
• При использовании в многожильных системах - убедитесь, что перфорация не мешает герметизации входов в оборудование
