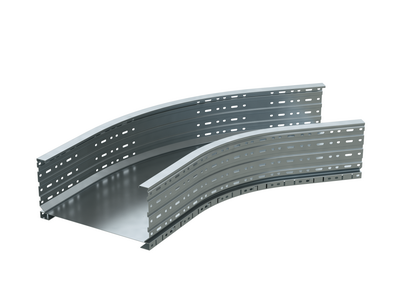

Угол листовой 45 градусов 100x300 R=660мм горячеоцинкованный - USC613HDZ ДКС

Угол листовой 45 градусов 100x300, радиус изгиба 660 мм, горячеоцинкованный — это элемент кабельной трассы серии U5 Combitech от DKC, предназначенный для создания плавных поворотов под углом 45° в горизонтальной плоскости. Артикул usc613hdz обеспечивает надежную фиксацию кабелей, предотвращает их перегиб и повреждение, а горячее цинкование гарантирует долгую службу в агрессивных средах.

Назначение и область применения

Угол листовой 45 градусов 100x300, радиус изгиба 660 мм, горячеоцинкованный используется для изменения направления кабельной трассы в системе U5 Combitech. Подходит для прокладки силовых и слаботочных кабелей на объектах с высокими требованиями к защите от коррозии и механическому воздействию. Применяется в промышленных зонах, на заводах, в тоннелях, на открытых площадках и в помещениях с повышенной влажностью.

Технические характеристики

• Угол изгиба: 45° — позволяет выполнить плавный поворот трассы без острых участков
• Размеры: высота 100 мм, ширина 300 мм — совместим с лотками U5 Combitech таких же габаритов
• Внутренний радиус изгиба: 660 мм — минимизирует напряжение в кабелях, исключает перегиб жил
• Толщина материала: 1,5 мм — обеспечивает достаточную жесткость при сохранении легкости
• Покрытие: горячее цинкование — антикоррозийная защита, срок службы до 30–50 лет
• Перфорация: да — наличие отверстий для крепления болтами через боковые стенки
• Исполнение: без разъема — требует соединения с другими элементами трассы через крепление
• Цвет: серый — соответствует цвету других элементов серии U5 Combitech
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 — работает при температуре от –60°C до +40°C, в условиях влажности, пыли и химически активной среды
• Огнестойкость: да — материал не поддерживает горение, соответствует нормам пожарной безопасности

Совместимость и монтаж

Угол листовой 45 градусов 100x300, радиус изгиба 660 мм, горячеоцинкованный совместим только с лотками серии U5 Combitech высотой 100 мм и шириной 300 мм. Для установки используются саморезы или болты через перфорированные отверстия на боковых стенках. Монтаж выполняется после сборки прямых участков трассы. Не требуется специальный инструмент — достаточно обычного сверла и ключа. Учитывайте, что изделие не имеет разъема, поэтому его нельзя использовать как самостоятельный модуль — обязательно соединяйте с другими элементами системы.

Безопасность и стандарты

Изделие соответствует требованиям по огнестойкости и климатическому исполнению согласно ГОСТ 15150 и ГОСТ 15990. Горячее цинкование соответствует ISO 1461. Нержавеющая сталь с покрытием не выделяет токсичных веществ при нагреве, безопасна для использования в закрытых и людных помещениях.

Преимущества

• Плавный радиус 660 мм снижает риск повреждения изоляции кабелей при протяжке
• Горячее цинкование защищает от коррозии даже при постоянном контакте с влагой
• Перфорация на боковой стенке упрощает крепление к стенам, потолкам и опорам
• Огнестойкость и широкий диапазон рабочих температур делают его пригодным для экстремальных условий
• Стандартные размеры обеспечивают точную совместимость с комплектующими U5 Combitech

Ограничения применения

• Не предназначен для вертикальных поворотов — только для горизонтального изменения направления
• Не совместим с лотками других серий или сторонних производителей
• Не рекомендован для частого демонтажа — многократные разборки могут повредить резьбу в перфорационных отверстиях
• При использовании в условиях сильной вибрации необходимо дополнительно фиксировать кабели внутри трассы

Примеры использования

• Прокладка кабелей между этажами в промышленном здании с необходимостью изменить направление трассы на 45°
• Кабельная трасса в цехе с высокой влажностью (например, пищевой или химический завод)
• Подключение оборудования на открытой площадке с возможными осадками и перепадами температур
• Обход препятствий (колонны, трубопроводы) в технологических коридорах

Практические советы

• Проверьте перед монтажом, чтобы внутренний радиус 660 мм соответствовал минимальному допустимому радиусу изгиба ваших кабелей — особенно для многожильных и чувствительных к перегибу типов
• При креплении используйте антивибрационные прокладки, если трасса расположена рядом с оборудованием с высокой вибрацией
• Не применяйте этот угол как основной несущий элемент — он рассчитан только на нагрузку кабелей, а не на собственный вес при подвесе без поддерживающих конструкций
• При работе в холодном климате (до –60°C) проверьте целостность покрытия — при механическом ударе цинк может треснуть, хотя коррозия все равно будет замедлена
• Для удобства сборки комбинируйте этот угол с прямыми лотками и переходниками серии U5 Combitech — система спроектирована как единый комплекс
