Угол листовой 45 градусов 150x300 R=660мм горячеоцинкованный - USC653HDZ ДКС

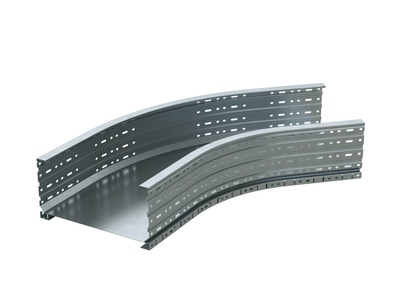

Угол листовой 45 градусов 150x300, радиус изгиба 660 мм, горячеоцинкованный - это элемент кабельной трассы серии U5 Combitech от DKC (арт. usc653hdz), предназначенный для создания плавных поворотов под углом 45° в горизонтальной плоскости. Он обеспечивает безопасную прокладку кабелей в условиях повышенной влажности и агрессивной среды благодаря защищённому покрытию и прочной конструкции.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы на 45 градусов в горизонтальной плоскости. Применяется исключительно в системе U5 Combitech с лотками высотой 150 мм и шириной 300 мм. Подходит для прокладки силовых и слаботочных кабелей на объектах с высокой влажностью, а также в помещениях с агрессивными условиями: промышленные цеха, насосные станции, тепловые пункты, наружные участки трасс.

Технические характеристики

• Угол изгиба: 45°
• Размеры: высота 150 мм, ширина 300 мм
• Внутренний радиус изгиба: 660 мм - обеспечивает минимальный изгиб кабелей, снижает риск повреждения жил
• Толщина материала: 1,5 мм - гарантирует механическую прочность при нагрузках
• Материал: нержавеющая сталь - устойчива к деформациям и химическим воздействиям
• Покрытие: горячее цинкование - антикоррозийная защита сроком до 30–50 лет
• Перфорация: да - для фиксации саморезами через боковые стенки
• Цвет: серый - соответствует цвету других элементов серии U5 Combitech
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 - работает при температуре от –60C до +40C, в том числе во влажном и холодном климате
• Огнестойкость: да - не поддерживает горение, сохраняет целостность при нагреве

Совместимость и монтаж

Угол совместим только с лотками серии U5 Combitech размером 150×300 мм. Монтаж выполняется с помощью саморезов через перфорацию на боковых стенках. Крепление происходит к основанию или к смежным элементам трассы. Отсутствие разъёма требует точного выравнивания при соединении с другими деталями. Для сборки трассы рекомендуется использовать комплектующие той же серии - это гарантирует герметичность и равномерную нагрузку на кабели.

Безопасность и стандарты

Изделие соответствует требованиям по огнестойкости и климатическому исполнению согласно ГОСТ 15150. Горячее цинкование соответствует DIN EN ISO 1461. Наличие перфорации и плавного радиуса изгиба снижает риск повреждения изоляции кабелей, что соответствует нормам ПУЭ и IEC 61537.

Преимущества

• Плавный радиус 660 мм минимизирует напряжение в кабелях при прокладке
• Горячее цинкование защищает от коррозии в агрессивных средах - особенно важно для помещений с конденсатом или на открытом воздухе
• Перфорированные стенки обеспечивают надёжное крепление без дополнительных кронштейнов
• Стальная конструкция не прогибается под весом кабелей, даже при заполнении на 80%
• Поддерживает работу в экстремальных температурах - от –60C до +40C

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтального изменения направления
• Совместим только с лотками U5 Combitech 150×300; не подходит для других размеров или серий
• Не следует использовать в контакте с кислотами, щелочами или сильными растворителями - хотя цинк устойчив, длительный контакт с агрессивными жидкостями может вызвать локальное разрушение покрытия
• Запрещено применять в качестве несущего элемента - он не рассчитан на внешние механические нагрузки, кроме собственного веса кабелей

Примеры использования

• Поворот трассы в технологическом корпусе между двумя секциями конвейера
• Обход препятствий (трубопроводов, колонн) в производственных зонах с ограниченным пространством
• Прокладка кабелей в подвале с постоянной влажностью - например, в котельной или насосной станции
• Наружные кабельные трассы в регионах с суровым климатом (Сибирь, Дальний Восток)

Практические советы

• При монтаже проверьте соответствие размеров: высота 150 мм и ширина 300 мм должны точно совпадать с лотком - иначе возникнет зазор или давление на кабели
• Используйте саморезы с пластиковыми или металлическими шайбами - они предотвратят повреждение перфорации и улучшат герметичность
• Не затягивайте крепления слишком сильно - это может деформировать тонкий металл (1,5 мм)
• При использовании в сыром помещении регулярно осматривайте места крепления - там возможна первая коррозия, если покрытие было повреждено при установке
• Для длинных трасс с несколькими поворотами используйте этот угол вместе с прямыми лотками - так достигается оптимальная плотность укладки кабелей
