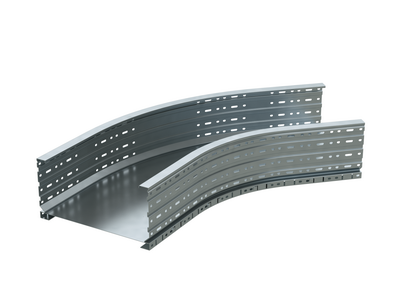

Угол листовой 45 градусов 200х600, R660 | USC626 DKC ДКС

Угол листовой 45 градусов 200х600, радиус изгиба 660 мм от DKC (ДКС), артикул usc626, предназначен для формирования плавных поворотов в кабельных трассах системы U5 Combitech. Он обеспечивает надёжную фиксацию кабелей, исключает перегибы и сохраняет целостность изоляции даже при сложной маршрутизации.

Назначение и область применения

Угол листовой 45 градусов 200х600, радиус изгиба 660 мм используется для изменения направления кабельной трассы в горизонтальной плоскости под углом 45°. Применяется в системе U5 Combitech с лотками той же высоты (200 мм) и ширины (600 мм). Подходит для прокладки силовых, управляющих и слаботочных кабелей на объектах с ограниченным пространством — в цехах, серверных, энергообъектах, на транспорте.

Технические характеристики

• Угол изгиба: 45°
• Внутренний радиус: 660 мм — обеспечивает минимальный допустимый радиус изгиба кабелей, снижает риск повреждения жил
• Размеры: высота 200 мм, ширина 600 мм — соответствует стандартным лоткам U5 Combitech
• Толщина материала: 1,5 мм — достаточна для механической прочности при нагрузках
• Материал: нержавеющая сталь — устойчивость к коррозии, долгий срок службы
• Покрытие: горячеоцинкованное — усиленная защита от внешних воздействий
• Цвет: серый — унифицирован с другими элементами системы U5 Combitech
• Перфорация для монтажа: да — возможность крепления саморезами или болтами через отверстия
• Перфорированная боковая стенка: да — упрощает установку креплений и доступ к кабелям
• Исполнение: без разъема — требует соединения с другими элементами трассы
• Огнестойкость: да — не поддерживает горение, соответствует требованиям пожарной безопасности
• Климатическое исполнение: ОМ2 / У2 / УХЛ2 / ХЛ2 — работает в условиях повышенной влажности, температур до –45°C и в промышленной среде
• Широкодиапазонное исполнение: да — адаптирован для различных условий эксплуатации

Совместимость и монтаж

Угол листовой 45 градусов 200х600, радиус изгиба 660 мм совместим только с лотками системы U5 Combitech, имеющими высоту 200 мм и ширину 600 мм. Монтаж выполняется с помощью крепёжных отверстий по всей поверхности. Для сборки трассы требуется выравнивание уровней и точное совпадение осей лотков. Крепление рекомендуется выполнять с шагом не более 800 мм. Не используйте с лотками других систем — возможны зазоры, провисание и потеря герметичности.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности (огнестойкость), защищено от коррозии благодаря материалу и покрытию. Климатические классы ОМ2/У2/УХЛ2/ХЛ2 подтверждают работоспособность в суровых условиях. Соответствие нормам ГОСТ Р 50571 и IEC 61537 для кабельных систем обеспечивается за счёт совместимости с сертифицированной системой U5 Combitech.

Преимущества

• Плавный радиус 660 мм минимизирует напряжение в кабелях, особенно важен для чувствительных сигналов и многожильных проводов
• Нержавеющая сталь + оцинковка обеспечивают долговечность в агрессивных средах
• Перфорация по всем сторонам упрощает монтаж и последующую модификацию трассы
• Стандартные размеры гарантируют точное соединение без доработок
• Огнестойкость и климатическая устойчивость снижают риски аварий

Ограничения применения

• Не применяется для вертикальных поворотов — предназначен только для горизонтальных изменений направления
• Не совместим с лотками других производителей или другой высоты (например, 100 мм или 300 мм)
• Не заменяет переходники, тройники или другие элементы системы — является лишь поворотным участком
• Не предназначена для открытой прокладки вне кабельной трассы — требует заключения в систему U5 Combitech

Примеры использования

• Обход колонн и трубопроводов в производственных цехах
• Поворот трассы вокруг оборудования в серверных помещениях
• Прокладка кабелей в узких коридорах с необходимостью смены направления
• Системы автоматизации на заводах с высокой влажностью и химической активностью воздуха

Практические советы

• Проверьте перед монтажом соответствие размеров лотков: высота 200 мм и ширина 600 мм должны точно совпадать
• При использовании в местах с частыми вибрациями дополнительно затяните крепления
• Не перегружайте угол сверх допустимой массы кабелей — максимальная нагрузка определяется общей системой U5 Combitech
• При необходимости срезать перфорированные кромки — используйте ножницы по металлу, чтобы не деформировать форму
• Для защиты от конденсата в холодных помещениях комбинируйте с термоусадочными муфтами на выходах
