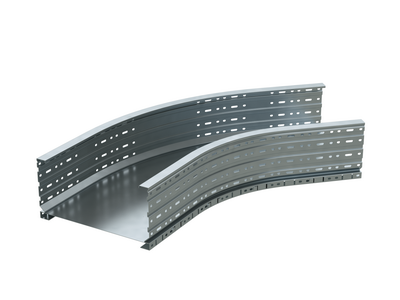

Угол листовой 45 градусов 200x500 R=660мм горячеоцинкованный - USC625HDZ ДКС

Угол листовой 45 градусов 200x500 R660 горячеоцинкованный от DKC (ДКС) - элемент системы U5 Combitech, предназначенный для формирования поворотов кабельных трасс под углом 45°. Артикул usc625hdz обеспечивает прочную, долговечную и защищенную от коррозии траекторию прокладки кабелей в сложных конструкциях.

Назначение и область применения

Угол листовой 45 градусов 200x500 R660 горячеоцинкованный используется для изменения направления кабельной трассы в горизонтальной плоскости. Он применяется в системе U5 Combitech для прокладки силовых и слаботочных кабелей на объектах с высокими требованиями к надежности: промышленных предприятиях, энергообъектах, транспортной инфраструктуре, зонах с повышенной влажностью и агрессивной средой.

Технические характеристики

• Угол изгиба: 45°
• Размеры: высота 200 мм, ширина 500 мм
• Внутренний радиус изгиба: 660 мм - обеспечивает плавный переход кабелей без перегибов
• Толщина материала: 1,5 мм - достаточна для жесткости и устойчивости к механическим нагрузкам
• Материал: нержавеющая сталь - гарантирует прочность и стабильность формы
• Покрытие: горячее цинкование - антикоррозийная защита, срок службы до 30–50 лет
• Перфорация для монтажа: да - возможность фиксации саморезами или болтами через отверстия
• Перфорированная боковая стенка: да - удобство крепления к стенам, потолкам или опорам
• Цвет: серый - соответствует цветовой гамме всей серии U5 Combitech
• Исполнение: без разъема - требует соединения с другими элементами трассы
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 - работает при температуре от –60C до +40C, в условиях влажности, запыленности и химической агрессии
• Огнестойкость: да - не поддерживает горение, сохраняет целостность при воздействии открытого огня
• Широкодиапазонное исполнение: да - подходит для трасс различной протяжённости и нагрузки

Совместимость и монтаж

Угол листовой 45 градусов 200x500 R660 горячеоцинкованный совместим исключительно с лотками системы U5 Combitech с параметрами 200×500 мм. Монтаж выполняется с помощью перфорированных отверстий: крепление производится к несущим конструкциям с помощью саморезов или болтов M8–M10. Для сборки трассы требуется выравнивание всех элементов по уровню - отклонение более 2° снижает равномерность распределения нагрузки на кабели. Соединение с прямыми участками происходит без дополнительных адаптеров - система замыкается плотно, без зазоров.

Безопасность и стандарты

Элемент соответствует требованиям ГОСТ Р 50571.5.52 и IEC 61537 для кабельных трасс. Горячее цинкование соответствует ISO 1461. Огнестойкость подтверждена тестами на воспламеняемость и термическую стойкость. Климатические классы (ОМ1, У1, УХЛ, ХЛ1) обеспечивают безопасную работу в помещениях с влажностью до 98%, на открытом воздухе и в холодных регионах.

Преимущества

• Плавный радиус 660 мм минимизирует риск повреждения изоляции кабелей при прокладке
• Горячее цинкование защищает от коррозии даже при постоянном контакте с водой или агрессивными парами
• Перфорация по всему контуру упрощает установку на любые поверхности - стены, металлоконструкции, потолочные решётки
• Стальная конструкция не деформируется под весом кабелей, исключает провисание
• Совместимость с серией U5 Combitech позволяет собирать трассы любой сложности без переходников
• Огнестойкость делает возможным использование в местах с повышенными требованиями к пожарной безопасности

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтальных изменений направления
• Не совместим с лотками других серий или производителей, даже при одинаковых размерах
• Запрещено использовать в качестве несущего элемента для оборудования массой свыше 100 кг
• Не рекомендован для частых демонтажей - многократное откручивание креплений может повредить перфорацию
• При использовании в условиях сильной вибрации необходимо дополнительно закреплять кабели внутри трассы

Примеры использования

• Поворот трассы вокруг колонны в производственном цехе
• Обход технологического оборудования на заводе с высокой влажностью
• Прокладка кабелей в подземных тоннелях метрополитена
• Формирование маршрута в теплицах, рыбоводных комплексах, пищевых производствах
• Сборка трассы в холодильных камерах с температурой ниже –40C

Практические советы

• Проверьте перед монтажом, что все лотки в трассе имеют точно такую же высоту (200 мм) и ширину (500 мм) - иначе возникнет щель, нарушающая герметичность
• При прокладке большого числа кабелей используйте фиксаторы внутри угла - они предотвратят перекос и трение между проводами
• Для длительной эксплуатации в морской или химически активной среде проверяйте состояние цинкового покрытия каждые 5 лет - при появлении белого налёта (циновой пыли) можно нанести антивандальное покрытие
• Не затягивайте крепления слишком сильно - это может вызвать деформацию перфорации и потерю герметичности
• При необходимости удлинения трассы используйте только оригинальные комплектующие серии U5 Combitech - сторонние детали могут нарушить механическую и электромагнитную совместимость
