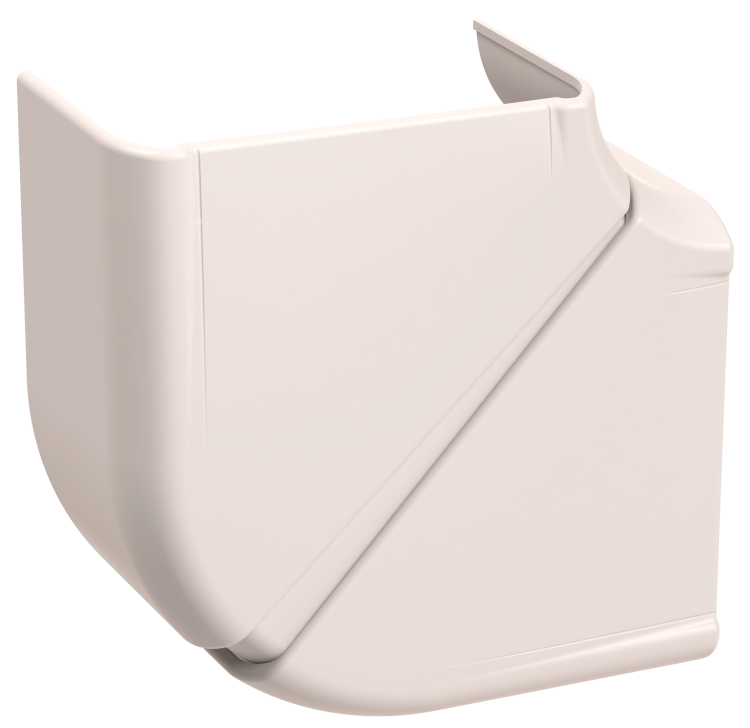

Угол плоский изменяемый для кабель-каналов Праймер 100х60 | CKK-40D-P-100-060-K01 IEK

Угол плоский изменяемый для кабель-каналов 100х60 от IEK (ИЭК) в серии PRIMER предназначен для плавного и аккуратного перехода между участками кабель-канала при изменении направления трассы. Артикул ckk-40d-p-100-060-k01 обеспечивает совместимость с кабель-каналами 100×60 мм и подходит для внутренней электромонтажной прокладки.

Назначение и область применения

Угол плоский изменяемый для кабель-каналов 100х60 используется для соединения двух секций кабель-канала под углом, когда требуется избежать жесткого перелома. Подходит для прокладки силовых и слаботочных кабелей в помещениях с нормальными условиями эксплуатации. Применяется в офисах, жилых домах, административных зданиях и на объектах с минимальным воздействием механических нагрузок.

Технические характеристики

• Тип: угол плоский изменяемый
• Габариты: 100 × 60 мм - соответствует стандартному профилю кабель-каналов этой серии
• Угол регулировки: 80–100° - позволяет адаптировать угол установки под реальные условия трассировки
• Материал: полистирол - легкий, устойчивый к коррозии, не проводит ток
• Цвет: чисто-белый - сочетается с большинством интерьеров и другими элементами серии PRIMER
• Исполнение: формованный - однородная структура без сварных швов
• Симметричный: да - можно использовать как восходящий, так и нисходящий угол
• Покрытие: без покрытия - поверхность матовая, не требует дополнительной обработки
• Защитная пленка: есть - предохраняет от царапин при хранении и транспортировке
• Нормативный документ: ТУ 2291-001-1436938-2008

Совместимость и монтаж

Угол плоский изменяемый для кабель-каналов 100х60 совместим с кабель-каналами того же размера (100×60 мм) и серии PRIMER от IEK. Устанавливается путем защелкивания на боковые стенки канала - фиксация происходит без крепежа. Для точной настройки угла достаточно слегка согнуть корпус руками перед окончательной фиксацией. После сборки трассы рекомендуется проверить плотность прилегания всех соединений.

Преимущества

• Изменяемый угол - позволяет компенсировать неточности при монтаже и гибко адаптироваться к существующим препятствиям
• Симметричная форма - один элемент заменяет два разных угла, снижает количество запчастей на складе
• Легкий вес - удобен при работе на высоте и не нагружает конструкцию
• Белый цвет - маскирует под потолочные и стеновые панели, не выделяется в интерьере
• Наличие защитной пленки - сохраняет внешний вид до момента монтажа

Ограничения применения

• Не предназначена для открытой прокладки на улице - материал не устойчив к УФ-излучению и экстремальным температурам
• Не рассчитана на механические удары или давление - не применяется в местах с риском столкновений или нагрузкой от оборудования
• Не подходит для помещений с повышенной влажностью (баня, бассейн) - полистирол не имеет достаточной герметизации
• Запрещено применять в системах с напряжением выше 1000 В - не является электроизоляционным элементом класса защиты IP

Примеры использования

• Переход с горизонтального участка кабель-канала на вертикальную стойку в офисном помещении
• Обход балки или вентиляционного короба внутри потолочного пространства
• Соединение двух параллельных трасс под небольшим углом для экономии места
• Формирование плавного поворота вдоль стены при прокладке кабелей управления

Практические советы

• Перед монтажом удалите защитную пленку - она затрудняет защелкивание и может оставить следы при попытках снять её после установки
• При настройке угла используйте мягкую опору (например, деревянный брус) - так избежите деформации материала
• Проверьте соответствие ширины канала: 60 мм - именно этот размер должен совпадать с внутренним профилем угла
• Если угол не фиксируется плотно - возможно, кабель-канал не из серии PRIMER; проверьте совместимость по ТУ 2291-001-1436938-2008
• Не пытайтесь увеличить угол более чем до 100° - это вызывает микротрещины в материале и снижает долговечность
