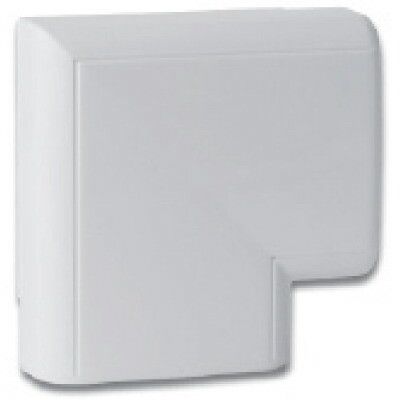

Угол плоский In-liner Front 70х22 мм IP40 DKC (ДКС) 07203

Угол плоский Г-образный 70х22 мм от DKC (ДКС), артикул 07203, предназначен для плавного перехода между участками кабель-канала серии In-liner Front при прокладке проводов вдоль стен и полов. Этот элемент обеспечивает организованное и эстетичное изменение направления трассы без потери защиты кабелей.

Назначение и область применения

Угол плоский Г-образный 70х22 мм используется исключительно в системе кабель-каналов In-liner Front для создания поворотов под углом 90 градусов. Подходит для открытой прокладки кабелей в офисах, административных зданиях и других помещениях с невысокими требованиями к механической защите. Применяется там, где необходимо соединить горизонтальный и вертикальный участки канала - например, при проходе кабеля от пола к стене или наоборот.

Технические характеристики

• Форма: Г-образный, 90 градусов
• Размеры: глубина 70 мм, высота 22 мм
• Материал: ПВХ (поливинилхлорид)
• Цвет: чисто-белый
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Климатическое исполнение: УХЛ4 - предназначено для работы в условиях умеренного и холодного климата при температуре от −25C до +40C
• Количество отсеков внутри: 3 - соответствует внутреннему устройству канала In-liner Front
• Количество вводов: 2 - вход и выход для кабелей
• Покрытие: без специального покрытия - матовая глянцевая поверхность ПВХ
• Содержание галогенов: да - материал содержит хлор, что влияет на выделение дыма при возгорании

Совместимость и монтаж

Угол 07203 совместим только с кабель-каналами серии In-liner Front размером 70×22 мм. Он не подходит для других систем, даже если внешние размеры кажутся одинаковыми - форма замков и внутренние перегородки должны точно совпадать.

Монтаж выполняется путём плотной насадки на окончания двух смежных участков канала. Защёлкивающий механизм обеспечивает фиксацию без дополнительных креплений. Для сборки требуется минимальный усилие - достаточно слегка надавить до характерного щелчка. Перед установкой проверьте, чтобы все кабели были правильно распределены по трём отсекам внутри канала - угол не позволяет менять расположение после монтажа.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и офисных помещений. Степень защиты IP40 гарантирует безопасность от случайного контакта с токоведущими частями и попадания крупной пыли. Однако угол не предназначен для использования во влажных средах, на улице или в помещениях с повышенным уровнем влажности - отсутствие герметизации делает его уязвимым к конденсату и брызгам. Наличие галогенов в составе ПВХ требует соблюдения норм пожарной безопасности: при возгорании возможна выработка едких газов.

Преимущества

• Эстетично сочетается с другими элементами серии In-liner Front благодаря однородному белому цвету и глянцевой поверхности
• Обеспечивает целостность трассы - сохраняет разделение кабелей на три отсека через весь поворот
• Не требует инструментов для установки - просто защёлкивается на место
• Устойчив к механическим нагрузкам и легок в очистке - пыль удаляется мягкой тканью

Ограничения применения

• Не допускается использование в помещениях с высокой влажностью (ваннные комнаты, кухни, подвалы)
• Не подходит для наружной прокладки - отсутствует защита от осадков и УФ-лучей
• Не рекомендуется применять в местах с риском ударных нагрузок - пластик не рассчитан на значительные механические воздействия
• Несовместим с кабель-каналами других серий, даже аналогичных по размеру
• Запрещён в помещениях с повышенными требованиями к пожарной безопасности (например, в медицинских учреждениях класса А)

Примеры использования

• Переход от нижнего плинтусного канала к вертикальному участку у стены в офисе
• Смена направления трассы вокруг колонны или дверного проёма
• Подключение кабелей от пола к настенной розетке через систему In-liner Front
• Организация маршрута для сетевых и силовых кабелей в одном канале с разделением по функциям

Практические советы

• Перед монтажом убедитесь, что ширина канала именно 70 мм - другие размеры (например, 80 мм) не подходят, даже если они выглядят похоже
• Не используйте этот угол для прокладки кабелей большего диаметра, чем указано в документации на канал - перегрузка вызывает деформацию
• При необходимости срезать лишнюю длину канала - делайте это до установки угла, так как сам угол нельзя модифицировать
• Для удобства обслуживания - всегда оставляйте запас кабеля в повороте, чтобы при замене не пришлось разбирать всю трассу
• Храните угол в сухом месте - длительное воздействие влаги может сделать ПВХ хрупким
