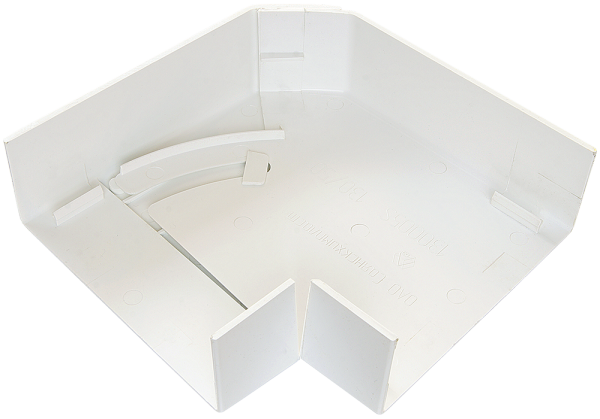

Угол плоский изменяемый для кабель-канала 130х50 | 130005S SPL

Угол плоский изменяемый для кабель-канала 130х50 от SPL (артикул 130005s) предназначен для изменения направления кабельного канала под углом 90°, обеспечивая гибкую прокладку проводов в сложных условиях монтажа. Изготовлен из безопасного ПВХ, он подходит для внутренних систем управления и распределения кабелей в офисах, цехах и жилых зданиях.

Назначение и область применения

Этот угол используется для поворотов в кабель-каналах размером 130×50 мм, когда требуется изменить направление трассы на 90°. Подходит для укладки силовых, сигнальных и слаботочных кабелей. Применяется там, где важна эстетика и доступность - например, в панелях управления, на потолках, вдоль стен в административных и производственных помещениях.

Технические характеристики

• Угол поворота: фиксированный 90° (не регулируется после формования)
• Материал: поливинилхлорид (ПВХ) - прочный, устойчивый к механическим нагрузкам
• Цвет: чисто-белый, соответствует RAL 9010
• Симметричная форма - одинаково удобен для восходящих и нисходящих трасс
• Безгалогенный состав - не выделяет токсичных веществ при нагреве
• Одна крышка - совместим с односторонними кабель-каналами 130×50
• Изготовлен методом формования - точная геометрия, без швов
• Поверхность необработана - не требует дополнительной отделки

Совместимость и монтаж

Угол 130005s совместим исключительно с кабель-каналами SPL серии 130×50. Устанавливается путём защёлкивания на торцах прямых участков - соединение плотное, без дополнительных креплений. Для монтажа не нужны инструменты: достаточно совместить пазы и надавить до щелчка. Не рекомендуется использовать с каналами других производителей - возможны перекосы и плохой контакт.

Безопасность и стандарты

Материал ПВХ без галогенов соответствует требованиям безопасности для помещений с повышенными нормами пожарной защиты. Не выделяет хлора и других токсичных газов при воздействии высоких температур. Соответствует общим нормам для электроустановок в зонах с постоянным пребыванием людей.

Преимущества

• Гибкая установка - можно применять как вверх, так и вниз без переориентации
• Стандартный белый цвет легко сочетается с интерьером и другими элементами кабель-канала
• Отсутствие швов снижает риск попадания пыли и влаги внутрь
• Легко моется - поверхность не требует специального ухода
• Высокая точность формы гарантирует герметичность соединения

Ограничения применения

• Не предназначен для наружной эксплуатации - материал не рассчитан на УФ-излучение и перепады температур ниже −10C
• Не подходит для трасс с радиусом поворота менее 90° - нельзя использовать как плавный переход
• Не допускается использование с кабель-каналами другого размера - даже незначительные отличия в ширине вызывают деформацию
• Не является несущим элементом - не выдерживает вес оборудования или крупных пучков кабелей сверх нормы канала

Примеры использования

• Переход с горизонтальной трассы на вертикальную в панели управления станка
• Обход балок и труб в офисном помещении при прокладке сетевых кабелей
• Завершение трассы у потолочного светильника с выводом кабелей вниз
• Сборка многоуровневых кабельных систем в серверных шкафах

Практические советы

• Перед монтажом проверьте, что кабель-канал имеет точно такие же размеры - 130×50 мм. Несоответствие даже на 1–2 мм нарушит герметичность.
• Если трасса проходит через зону с частыми вибрациями, дополнительно закрепите угол саморезами через предварительно просверленные отверстия (если есть возможность).
• Не используйте этот угол в качестве ответвления - для ответвлений применяйте специальные тройники.
• При необходимости замены - просто отщёлкните старый угол и вставьте новый. Инструменты не требуются.
