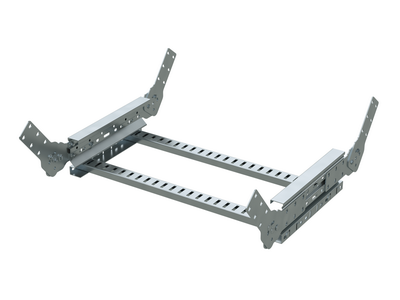

Угол вертикальный лестничный 100х500 мм горячеоцинкованный - ULF015HDZ ДКС

Угол вертикальный лестничный 100х500мм горячеоцинкованный DKC (ДКС) артикул ulf015hdz предназначен для создания плавных вертикальных переходов в кабельных трассах на основе систем U5 Combitech. Он обеспечивает надежную фиксацию и безопасную прокладку кабелей в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Этот элемент используется для изменения направления кабельной трассы в вертикальной плоскости - например, при переходе между этажами, в шахтах, тоннелях или на открытых участках. Подходит для прокладки силовых, сигнальных и коммуникационных кабелей в промышленных объектах, энергообъектах, жилых комплексах и инфраструктурных зонах. Особенно актуален там, где требуется гибкая адаптация трассы под существующую архитектуру без резких перегибов.

Технические характеристики

• Материал: сталь с горячим цинкованием - прочная, антикоррозийная основа
• Размеры: высота 100 мм, ширина 500 мм - точно соответствует лоткам U5 Combitech
• Толщина лонжерона: 1,5 мм - обеспечивает достаточную жесткость при нагрузке
• Тип ступени: перфорированный профиль - легкий доступ к кабелям, снижение массы
• Тип бокового профиля: открытый - удобство сборки и осмотра
• Загрузка: усиленное исполнение - выдерживает длинные участки трассы без прогиба
• Угол регулируемый - можно задавать любой наклон до 90° без замены детали
• Климатическое исполнение: OM1 / У1 / УХЛ(1,5) / ХЛ1 - работает от –40C до +40C, включая влажные и холодные районы
• Цвет: серый - единый внешний вид с другими компонентами серии U5 Combitech
• Покрытие: горячее цинкование методом погружения - равномерный слой, долговечность до 50 лет
• Крепление: шарнирное - позволяет легко менять ориентацию при установке
• Исполнение: без соединительного разъема - требует монтажа через другие элементы системы

Совместимость и монтаж

Угол вертикальный лестничный 100х500мм горячеоцинкованный DKC ulf015hdz полностью совместим с лотками серии U5 Combitech того же формата (высота 100 мм, ширина 500 мм). Монтаж выполняется путём фиксации к лоткам болтовыми соединениями через перфорацию. Шарнирное устройство позволяет заранее выставить нужный угол наклона перед окончательной затяжкой. Для устойчивости рекомендуется закреплять каждый угол опорными кронштейнами каждые 1–1,5 метра, особенно при заполнении лотка более чем на 80%. Соединительные разъемы не предусмотрены - этот элемент всегда является промежуточным, а не начальным или концевым.

Безопасность и стандарты

Изделие имеет огнестойкое исполнение - не распространяет горение и сохраняет целостность при воздействии температур до 750 C в течение 30 минут. Гальванизированное покрытие соответствует требованиям GOST R ISO 1461 и EN 10346, что гарантирует соответствие нормам безопасности для промышленных кабельных систем. Применяется в соответствии с ПУЭ и СП 31-110-2003.

Преимущества

• Регулируемый угол - один элемент вместо нескольких фиксированных вариантов
• Горячее цинкование - минимальный риск коррозии, срок службы до 50 лет
• Перфорированный дизайн - меньше вес, быстрый монтаж, хороший теплоотвод
• Усиленная конструкция - допускает протяженные участки без промежуточных опор
• Совместимость с U5 Combitech - унифицированная система, минимум ошибок при сборке
• Не требует специальных инструментов - монтаж обычными гаечными ключами

Ограничения применения

• Не предназначена для горизонтального использования - только для вертикальных поворотов
• Не подходит для кабелей с большим радиусом изгиба - внутренняя кромка имеет ограниченный радиус
• Не содержит собственный крепёж - необходимо докупить болты, гайки, шайбы
• Не применяется в местах постоянного механического удара или вибраций выше класса VIB 3
• Не следует использовать в контакте с хлорсодержащими веществами (например, морской воздух без защиты)

Примеры использования

• Подключение кабельных трасс между этажами в многоэтажном офисном здании
• Проход через технологические шахты в тепловых пунктах и насосных станциях
• Обустройство кабельных маршрутов в подземных парковках с высокой влажностью
• Прокладка проводов в промзонах с частыми перепадами уровней - например, на заводах по переработке пищевых продуктов
• Формирование вертикальных каналов в модульных зданиях с использованием готовых решений U5 Combitech

Практические советы

• Перед монтажом проверьте, чтобы все лотки имели ту же высоту (100 мм) и тип профиля - иначе возможны щели и проседание
• При большом количестве кабелей используйте дополнительные поддерживающие кронштейны - даже усиленный угол может деформироваться при перегрузке
• Не забудьте оставлять свободный доступ к кабелям - не перекрывайте угол герметичными крышками, так как он не рассчитан на герметизацию
• При работе в районах с зимними температурами ниже –30 C убедитесь, что кабели внутри подходят по гибкости - металл сам по себе не теряет прочность, но пластиковая изоляция может стать хрупкой
• Для обслуживания лучше всего устанавливать угол рядом с люком или сервисной площадкой - благодаря шарниру его можно немного повернуть для доступа к кабелям
