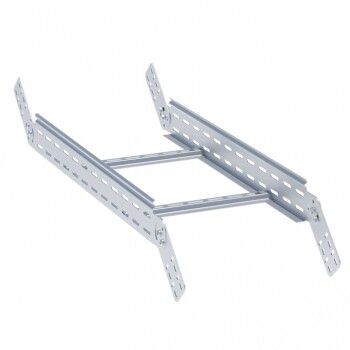

Угол вертикальный шарнирный для лестничного лотка 100x300мм | vlt100300 EKF

Угол вертикальный шарнирный для лестничного лотка 100x300мм от EKF - элемент для изменения направления кабельной трассы по вертикали, совместимый с перфорированными лотками серии EKF-Line. Благодаря регулируемому шарниру обеспечивает точную адаптацию траектории прокладки кабелей даже в сложных условиях монтажа.

Назначение и область применения

Угол вертикальный шарнирный для лестничного лотка 100x300мм предназначен для поворотов кабельных трасс в вертикальной плоскости при использовании лестничных лотков. Подходит для прокладки силовых и управляющих кабелей в зданиях с многоуровневой инфраструктурой: офисах, промышленных объектах, жилых комплексах, энергообъектах. Особенно эффективен там, где требуется гибкая настройка угла наклона трассы - например, при обходе колонн, эскалаторов или при переходе между этажами.

Технические характеристики

• Размеры лотка: 100 мм (высота) × 300 мм (ширина)
• Материал: сталь оцинкованная, толщиной 0,8 мм
• Покрытие: цинк - защищает от коррозии в помещениях с повышенной влажностью
• Внутренний радиус поворота: 300 мм - позволяет прокладывать кабели без излома и перегиба
• Шарнирное крепление: да - угол поворота регулируется в пределах до 90°
• Тип ступени: перфорированный профиль - удобен для фиксации кабелей хомутами
• Тип бокового профиля: открытый - обеспечивает легкий доступ к кабелям при обслуживании
• Исполнение: с интегрированным соединительным разъемом - исключает необходимость дополнительных муфт
• Цвет: серый
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Угол вертикальный шарнирный для лестничного лотка 100x300мм совместим с лестничными лотками EKF-Line того же размера (100×300 мм). Монтаж выполняется путём фиксации к основному лотку через уже имеющиеся отверстия в перфорированном профиле. Шарнир позволяет выставить нужный угол перед окончательной затяжкой болтов. Соединительный разъем встроен в конструкцию - достаточно совместить кромки и закрепить саморезами. Для надежности рекомендуется использовать комплектные болты и гайки, входящие в комплект поставки.

Преимущества

• Регулируемый шарнир - позволяет точно задать угол поворота без замены детали
• Интегрированный разъем - снижает количество стыков, уменьшает риск потерь контакта и ускоряет сборку
• Оцинкованная сталь - долговечность в агрессивных средах, не требует покраски
• Открытый профиль - упрощает осмотр, ремонт и добавление новых кабелей
• Внутренний радиус 300 мм - соответствует минимальным требованиям к радиусу изгиба кабелей категории NYY, VVG и аналогичных

Ограничения применения

• Не предназначена для наружной установки без защиты от прямого воздействия атмосферных осадков
• Не подходит для нагрузок выше допустимой массы кабелей в лотке 100×300 мм - проверяйте суммарный вес заполнения
• Не используется в качестве опоры для оборудования - только для прокладки кабелей
• Регулировка угла возможна только при свободном доступе к месту монтажа - в плотных коробах может потребовать демонтаж участка трассы

Примеры использования

• Переход с первого этажа на второй в жилом доме с помощью лестничного лотка
• Обход технологического оборудования на заводе, где необходимо изменить высоту трассы
• Подключение распределительных щитов на разных уровнях в административном здании
• Прокладка кабелей в многоквартирном доме с чердачным помещением и подвалом

Практические советы

• Перед монтажом проверьте соответствие внутреннего радиуса (300 мм) минимальному радиусу изгиба используемых кабелей - особенно важны для медных многожильных проводов
• При установке в местах с частым движением людей или оборудованием - дополнительно зафиксируйте угол анкерными болтами к несущей конструкции
• Не перегружайте лоток: максимальная нагрузка зависит от типа кабелей - ориентируйтесь на нормы ПУЭ и техпаспорт лотка
• При необходимости удлинения трассы - используйте только оригинальные элементы EKF-Line, чтобы сохранить герметичность и механическую целостность системы
• После монтажа проверьте, что все болты затянуты равномерно - неравномерная нагрузка может деформировать шарнир
