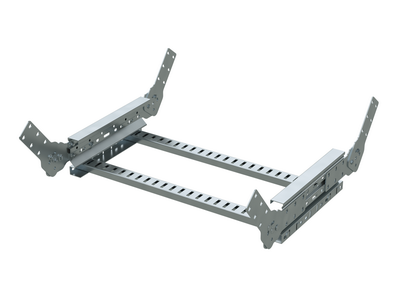

Угол вертикальный лестничный 100х900, цинк-ламельный | ULF019ZL DKC ДКС

Угол вертикальный лестничный 100х900 цинк-ламельный от DKC (ДКС), артикул ulf019zl, предназначен для создания плавных вертикальных переходов в кабельных трассах системы U5 Combitech. Он обеспечивает надёжную фиксацию и безопасную прокладку кабелей при изменении угла наклона трассы.

Назначение и область применения

Угол вертикальный лестничный 100х900 цинк-ламельный используется для изменения направления кабельной трассы в вертикальной плоскости - например, при переходе между этажами, в шахтах или на участках с перепадом высот. Подходит для систем, где требуется гибкая и прочная трасса с возможностью регулировки угла. Применяется в промышленных объектах, энергообъектах, жилых комплексах и на транспорте, особенно там, где важны долговечность и минимальный вес конструкции.

Технические характеристики

• Габариты: ширина 900 мм, высота 100 мм - соответствует стандартному лестничному лотку U5 Combitech
• Материал: сталь оцинкованная с цинк-ламельным покрытием - повышенная коррозионная стойкость
• Шарнирность: да - угол можно регулировать в процессе монтажа
• Тип ступени: перфорированный профиль - удобство прокладки и доступа к кабелям
• Тип бокового профиля: открытый - не требует дополнительных крышек
• Огнестойкость: да - сохраняет целостность при воздействии открытого огня
• Цвет: серый - единый внешний вид с другими элементами системы U5 Combitech
• Исполнение: без соединительного разъёма - монтируется непосредственно к лоткам
• Усиленное исполнение: да - увеличенная жёсткость и нагрузочная способность

Совместимость и монтаж

Угол вертикальный лестничный 100х900 цинк-ламельный совместим исключительно с лотками системы U5 Combitech, имеющими высоту борта 100 мм и ширину 900 мм. Монтаж выполняется путём прямого соединения с лотком - болты и крепёж в комплект не входят, используются стандартные крепёжные элементы системы U5 Combitech. Благодаря шарнирной конструкции, угол можно выставить в нужном положении до окончательной фиксации, что снижает риск перекосов и повреждений кабелей. Для герметичности и защиты от механических воздействий рекомендуется применять крышку лотка U5 Combitech.

Безопасность и стандарты

Угол имеет огнестойкую конструкцию, соответствующую требованиям к кабельным трассам в зонах с повышенными пожарными рисками. Цинк-ламельное покрытие не содержит свинца и других токсичных веществ, безопасно для окружающей среды и персонала. Соответствует нормам ГОСТ Р 50571 и IEC 61537 для кабельных лотков в промышленных установках.

Преимущества

• Цинк-ламельное покрытие обеспечивает лучшую защиту от коррозии, чем обычное цинкование, и приближается по устойчивости к нержавеющей стали
• Регулируемый угол позволяет адаптировать трассу под реальные условия монтажа без замены детали
• Лёгкий вес благодаря перфорированной ступени и оптимальной конструкции снижает нагрузку на несущие элементы
• Усиленное исполнение гарантирует устойчивость даже при заполнении лотка на 80–90%
• Открытый профиль упрощает осмотр, обслуживание и добавление новых кабелей

Ограничения применения

• Не предназначена для использования вне системы U5 Combitech - несовместима с лотками других производителей
• Не следует применять в условиях постоянного погружения в воду - хотя покрытие устойчиво к влаге, не является водонепроницаемым
• Запрещено использование в агрессивных химических средах (например, кислоты, щёлочи) - цинк-ламель не рассчитан на такие воздействия
• Регулировка угла возможна только при сборке; после фиксации изменить угол невозможно без демонтажа

Примеры использования

• Подключение кабельных трасс между этажами в офисных зданиях
• Прокладка силовых и сигнальных кабелей в промышленных цехах с многоуровневым оборудованием
• Монтаж в лифтовых шахтах и технических колодцах
• Обустройство кабельных маршрутов на тепловых электростанциях и подстанциях

Практические советы

• Перед монтажом проверьте соответствие ширины и высоты лотка - 900×100 мм - чтобы избежать люфтов и неплотного соединения
• При регулировке угла используйте уровень - точность +-2° обеспечит равномерное распределение нагрузки на кабели
• Не затягивайте крепёж слишком сильно - это может деформировать перфорированные ступени
• Для длительной эксплуатации в сыром помещении комбинируйте этот угол с герметизирующими прокладками и крышками U5 Combitech
• Храните угол в сухом месте - даже с хорошим покрытием, длительный контакт с влагой может вызвать местную коррозию на кромках
