Угол лестничный вертикальный внутренний 45 градусов 100х300, R600, горячеоцинкованный | ULIC613HDZ DKC ДКС

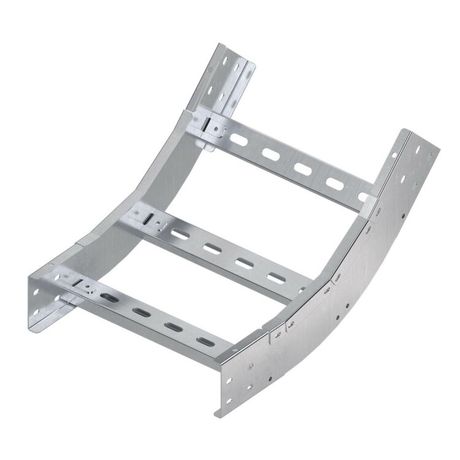

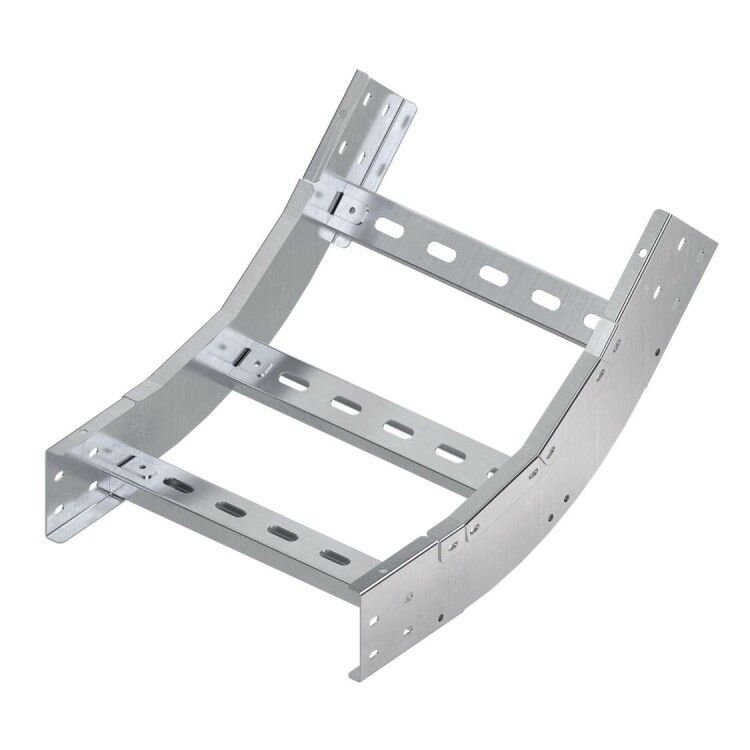

Угол лестничный вертикальный внутренний 45 градусов 100х300, R600, горячеоцинкованный от DKC (ДКС) - элемент лестничного лотка для изменения направления трассы в вертикальной плоскости под углом 45°. Артикул ulic613hdz из серии U5 Combitech предназначен для прокладки кабелей в местах, где требуется плавный переход между этажами или уровнями.

Назначение и область применения

Этот угол используется для организации поворотов в вертикальных участках кабельных трасс. Он позволяет изменить направление лотка на 45° внутри помещения, сохраняя целостность и безопасность прокладываемых кабелей. Подходит для систем распределения электроэнергии и слаботочных сетей в зданиях: офисах, жилых комплексах, промышленных объектах, транспортных терминалах. Особенно эффективен там, где необходимо минимизировать перегибы кабелей и избежать защемлений.

Технические характеристики

• Тип: Вертикальный внутренний угол
• Угол поворота: 45°
• Размеры: ширина 300 мм, высота 100 мм
• Внутренний радиус: 600 мм - обеспечивает минимальную допустимую кривизну для кабелей
• Материал: сталь с горячим цинкованием
• Покрытие: горячий цинк - антикоррозийная защита
• Цвет: серый
• Исполнение: без соединительного разъёма - требует внешнего крепления

Совместимость и монтаж

Угол совместим с лотками серии U5 Combitech от DKC, имеющими аналогичные габариты (300×100 мм). Монтируется с помощью болтов, хомутов или сварки к смежным секциям лотка. Для герметичности и механической прочности рекомендуется использовать комплектующие того же производителя. Учитывайте, что отсутствие встроенного соединительного разъёма требует дополнительного крепления - не используйте этот угол как самостоятельный элемент без фиксации к основному маршруту.

Безопасность и стандарты

Произведён в соответствии с требованиями к металлическим кабельным системам. Горячее цинкование соответствует ГОСТ 14918 и обеспечивает долговечность в условиях повышенной влажности. Соответствует нормам пожаробезопасности для кабельных трасс в зданиях классов Ф1–Ф4. Не применяется в средах с агрессивными химическими веществами или постоянным воздействием морской воды.

Преимущества

• Плавный радиус 600 мм снижает риск повреждения изоляции кабелей при протяжке
• Горячее цинкование увеличивает срок службы в сравнении с холодным цинком
• Стандартные размеры обеспечивают точную сборку без доработок
• Серый цвет не выделяется в интерьере, легко окрашивается при необходимости

Ограничения применения

• Не предназначена для наружной установки под открытым небом - не имеет IP-защиты
• Не подходит для поворотов более 45° - для других углов нужны другие модели
• Не используется в качестве опоры или несущего элемента - только как направляющий элемент трассы
• Требует предварительного согласования с проектом: радиус 600 мм должен соответствовать минимальному радиусу изгиба применяемых кабелей

Примеры использования

• Переход между этажами в многоквартирном доме - от лотка на первом уровне к лотку на втором
• Подключение кабелей от распределительного щита на чердачном помещении к нижним уровням
• Обход колонн или балок в промышленных цехах с ограниченным пространством
• Системы автоматизации на заводах, где кабели проходят через уровневые перепады

Практические советы

• Перед монтажом проверьте, чтобы внутренний радиус 600 мм соответствовал минимальному радиусу изгиба ваших кабелей - особенно для силовых и контрольных с большим сечением
• При использовании в сырых помещениях (например, подвалы, парковки) дополнительно контролируйте состояние покрытия - даже горячее цинкование со временем может подвергнуться коррозии при механических повреждениях
• Не забудьте закрепить угол к стене или несущей конструкции - он не самонесущий
• Для удобства прокладки кабелей можно временно демонтировать крышку лотка перед установкой угла
• Артикул ulic613hdz - часть серии U5 Combitech; все остальные элементы системы должны иметь ту же маркировку для гарантии совместимости
