Угол вертикальный внутренний 45 градусов, 100х300 R300, цинк-ламельный в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа - LH0133KZL ДКС

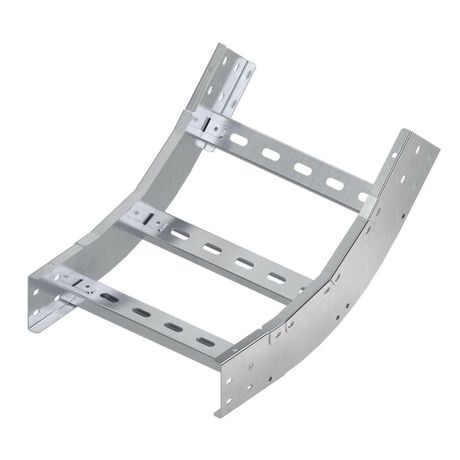

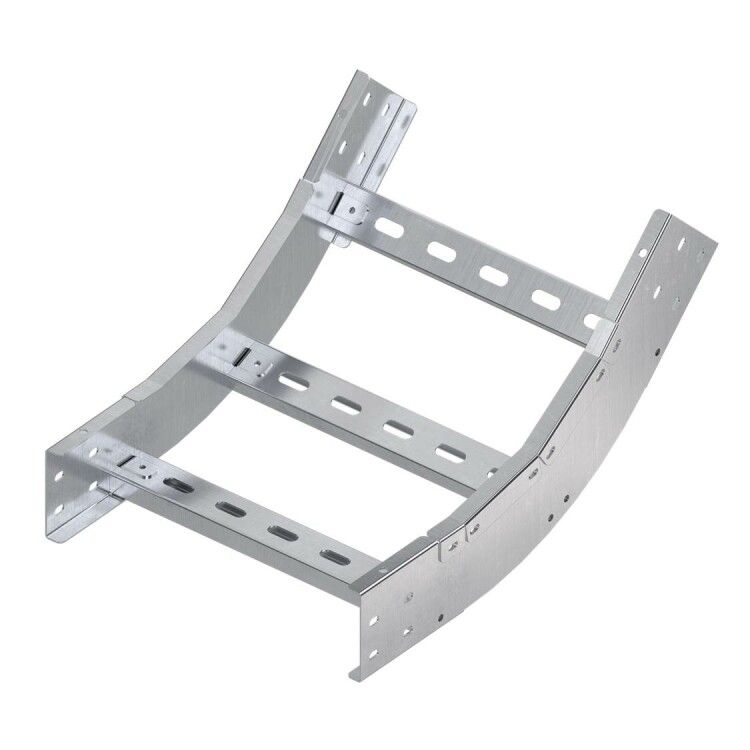

Угол вертикальный внутренний 45 градусов, 100х300 R300, цинк-ламельный, в комплекте с крепежными элементами и соединительными пластинами DKC - это элемент системы лестничных лотков DKC L5 Combitech, предназначенный для изменения направления кабельной трассы вверх под углом 45° с сохранением целостности проводов и кабелей. Продукт совместим с перфорированными профилями той же серии и поставляется с готовым крепежом.

Назначение и область применения

Этот угол используется для создания плавного перехода кабельной трассы между горизонтальным и наклонным участком. Подходит для систем, где требуется изменить высоту трассы на 100 мм с радиусом изгиба 300 мм. Часто применяется в промышленных объектах, серверных помещениях, энергообъектах и на производствах с лестничными лотками типа L5 Combitech. Особенно эффективен там, где важна компактность и минимальное сопротивление прокладке кабелей.

Технические характеристики

• Тип: Вертикальный внутренний угол
• Угол изгиба: 45°
• Внутренний радиус: 300 мм
• Высота борта: 100 мм
• Ширина основания: 300 мм
• Материал: Оцинкованная сталь
• Покрытие: Цинк-ламельное - улучшенная антикоррозийная защита с повышенной механической стойкостью
• Цвет: Серый
• Тип ступени: Перфорированный профиль - позволяет фиксировать кабели хомутиками через отверстия
• Тип бокового профиля: Открытый - обеспечивает легкий доступ к кабелям при обслуживании
• Комплектация: Соединительные пластины и крепежные элементы включены

Совместимость и монтаж

Угол вертикальный внутренний 45 градусов, 100х300 R300, цинк-ламельный, в комплекте с крепежными элементами и соединительными пластинами DKC совместим исключительно с лотками серии L5 Combitech от DKC. Для установки необходимо:

• Соединить угол с предыдущим и последующим лотком с помощью входящих в комплект соединительных пластин
• Закрепить болтами M8 (входят в комплект) через перфорацию в боковых стенках
• Не использовать с другими сериями - даже при совпадении размеров возможны проблемы с выравниванием и герметичностью

Рекомендуется проверять соответствие шага перфорации перед монтажом. Крепеж уже подобран под тип профиля - не заменяйте его саморезами или болтами другого стандарта.

Преимущества

• Цинк-ламельное покрытие увеличивает срок службы в агрессивных средах по сравнению с обычным цинкованием
• Готовый комплект крепежа снижает время монтажа и исключает потерю деталей
• Открытый боковой профиль упрощает контроль за состоянием кабелей и быстрое добавление новых
• Радиус 300 мм соответствует нормам допустимых изгибов для большинства силовых и слаботочных кабелей
• Совместимость с сериями DKC L5 Combitech гарантирует точную сборку без зазоров

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты - хотя покрытие устойчиво к коррозии, долгосрочное воздействие осадков и УФ требует оболочки или кожуха
• Не подходит для трасс с кабелями крупнее 95 мм2 - большие жилы могут не поместиться в изгибе при плотной укладке
• Изгиб под 45° не заменяет два прямых участка + поворотник 90° - нельзя использовать для резких смен направлений
• Не рекомендуется применять в местах с постоянной вибрацией без дополнительной демпферной прокладки

Примеры использования

• Подключение кабельных лотков от этажного распределительного щита к шахте лифтового оборудования
• Обход препятствий (балок, труб) в производственных цехах с многоуровневой трассой
• Создание подъема трассы от пола к потолку в серверной комнате с ограниченной высотой
• Соединение двух уровней лестничных лотков в многоквартирном доме при модернизации электроснабжения

Практические советы

• Перед монтажом проверьте, что все лотки одной серии - смешивание с другими производителями может вызвать перекос и нагрузку на кабели
• При укладке кабелей не заполняйте более 60% объема внутри угла - это сохранит теплоотвод и удобство обслуживания
• Если трасса проходит через помещение с высокой влажностью, дополнительно обработайте места стыков герметиком на базе силикона
• Артикул lh0133kzl - единственный номер для заказа этого конкретного изделия; другие варианты с аналогичным описанием могут отличаться по радиусу или комплектации
• Храните в сухом месте до монтажа - даже оцинкованная сталь может окисляться при длительном контакте с влагой
