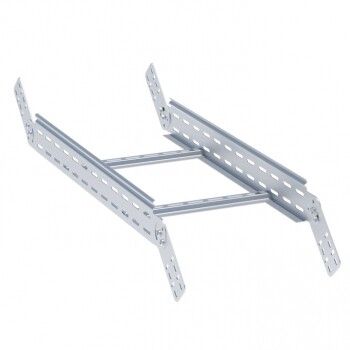

Угол вертикальный шарнирный для лестничного лотка 100x200мм | vlt100200 EKF

Угол вертикальный шарнирный для лестничного лотка 100x200 мм от EKF (артикул vlt100200) предназначен для плавного изменения направления кабельной трассы по вертикали в системах с лестничными лотками. Его шарнирная конструкция позволяет регулировать угол поворота без необходимости замены элемента, что упрощает монтаж в сложных условиях.

Назначение и область применения

Элемент используется для перехода кабельной трассы между этажами, в лифтовых shaft’ах, технических коридорах и других зонах, где требуется вертикальная смена направления проводки. Подходит для установки в жилых, коммерческих и промышленных объектах, особенно там, где невозможно использовать фиксированные углы из-за ограниченного пространства или сложной траектории трассы.

Технические характеристики

• Форма: вертикальный шарнирный угол
• Размеры лотка: 100 мм (высота) × 200 мм (ширина)
• Материал: сталь оцинкованная, толщиной 0,8 мм
• Покрытие: цинк - защищает от коррозии
• Цвет: серый
• Угол поворота: регулируемый - возможен любой угол между 0° и 90°
• Внутренний радиус изгиба: 300 мм - обеспечивает безопасный изгиб кабелей
• Тип ступени: перфорированный профиль - удобен для крепления кабелей и вентиляции
• Тип бокового профиля: открытый - позволяет легко вводить/выводить кабели
• Исполнение: с интегрированным соединительным разъёмом - исключает необходимость дополнительных муфт
• Гарантия: 36 месяцев

Совместимость и монтаж

Угол совместим с лестничными лотками EKF-Line размером 100×200 мм. Монтаж выполняется с помощью болтов и гаек через предварительно просверленные отверстия в боковых профилях. Интегрированный соединительный разъём позволяет соединять два участка лотка без дополнительных компонентов - достаточно совместить контакты и закрутить крепёж. Шарнир фиксируется после выставления нужного угла с помощью винтов, расположенных в основании поворотного механизма. Для надёжности рекомендуется проверять плотность соединений после окончательной затяжки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам безопасности для кабельных систем. Цинковое покрытие обеспечивает электрохимическую защиту, снижает риск возникновения коррозийных процессов в помещениях с повышенной влажностью. Угол не содержит острых кромок, что минимизирует риск повреждения изоляции кабелей при прокладке.

Преимущества

• Регулируемый угол - позволяет адаптировать трассу под реальные условия без заказа нескольких типоразмеров
• Интегрированный разъём - экономит время на сборке и снижает количество точек соединения
• Оцинкованная сталь - долговечность даже в агрессивных средах
• Открытый профиль - упрощает контроль состояния кабелей и быстрый доступ для обслуживания
• Внутренний радиус 300 мм - соблюдается минимальный допустимый радиус изгиба для большинства силовых и сигнальных кабелей

Ограничения применения

• Не предназначена для использования вне помещений без дополнительной защиты от осадков и прямого UV-воздействия
• Не подходит для нагрузок выше класса IEC 61537 - максимальная масса кабелей должна соответствовать расчётной нагрузке на лоток 100×200 мм
• Запрещено применять в качестве опоры для оборудования или трубопроводов - только для кабельных трасс
• Не рекомендуется использовать в местах с постоянными механическими ударными воздействиями

Примеры использования

• Подключение кабелей между этажами в офисных зданиях
• Прокладка питания и связи в многоквартирных домах через шахты лифтов
• Обход препятствий (балок, вентиляционных каналов) в технических помещениях заводов
• Системы автоматизации на конвейерах, где необходимо менять высоту трассы

Практические советы

• Перед монтажом проверьте внутренний диаметр изгиба - он должен быть не меньше 300 мм, чтобы не деформировать кабели
• При использовании в сырых помещениях дополнительно смажьте резьбу соединений антикоррозийной смазкой
• Не перегружайте лоток - суммарный вес кабелей не должен превышать 15–20 кг на метр погонный
• При регулировке угла используйте уровень - это гарантирует равномерную нагрузку на крепления
• Для удобства сборки используйте одинаковые болты и гайки, как в остальных элементах системы EKF-Line
