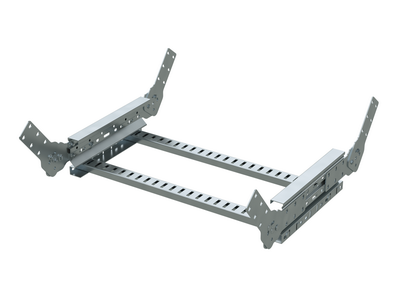

Угол вертикальный лестничный 150х1000 мм горячеоцинкованный - ULF050HDZ ДКС

Угол вертикальный лестничный 150х1000мм горячеоцинкованный от DKC (ДКС) - элемент системы U5 Combitech, предназначенный для организации вертикальных переходов кабельных трасс с регулируемым углом наклона. Артикул ulf050hdz обеспечивает надежную фиксацию и гибкую адаптацию под реальные условия прокладки, особенно там, где важны долговечность и безопасность кабелей.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы в вертикальной плоскости - например, при переходе между этажами, на лестничных клетках, в шахтах или технологических каналах. Подходит для систем, требующих плавного изгиба без острых переломов, чтобы избежать механических повреждений кабелей. Применяется в зданиях с высокой влажностью, промышленных объектах, энергообъектах, транспорте и других средах, где требуется длительная эксплуатация без замены.

Технические характеристики

• Материал: сталь с горячим цинкованием - прочная, антикоррозийная основа
• Размеры: высота 150 мм, ширина 1000 мм - соответствует лоткам U5 Combitech
• Толщина лонжерона: 1,5 мм - достаточна для нагрузок при заполнении лотка до максимальной ёмкости
• Тип ступени: перфорированный профиль - снижает массу, улучшает теплоотвод и доступ к кабелям
• Зашита: горячее цинкование (гальванопокрытие методом погружения) - срок службы до 30–50 лет в агрессивных средах
• Угол наклона: регулируемый - можно задавать любой угол между вертикалью и горизонталью без дополнительных деталей
• Исполнение: без соединительного разъема - монтируется напрямую к лоткам через болтовые соединения
• Климатическое исполнение: OM1 / У1 / УХЛ(1,5) / ХЛ1 - работает при температуре от –45C до +40C, включая влажные и холодные районы
• Цвет: серый - единый внешний вид с другими компонентами серии U5 Combitech
• Огнестойкость: да - сохраняет целостность при воздействии открытого огня в рамках нормативов для кабельных систем
• Усиленное исполнение: да - рассчитан на длинные участки трассы и значительные нагрузки
• Шарнирное крепление: да - обеспечивает свободное перемещение при установке и компенсацию деформаций

Совместимость и монтаж

Угол вертикальный лестничный 150х1000мм горячеоцинкованный совместим исключительно с лотками серии U5 Combitech, имеющими такую же высоту борта (150 мм) и ширину (1000 мм). Монтаж выполняется путём выравнивания кромок лотка и фиксации саморезами или болтами по перфорированному профилю. Шарнирное устройство позволяет легко ориентировать угол во время сборки - не нужна точная предварительная настройка. Соединение происходит без дополнительных разъёмов - просто плотно прижимается к торцу лотка. Для усиления жёсткости рекомендуется закрепить угол двумя опорными кронштейнами ниже и выше точки изгиба.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости для кабельных систем и имеет классификацию по климатическому исполнению ГОСТ 15150. Горячее цинкование соответствует ISO 1461, что гарантирует равномерное и глубокое покрытие. Наличие перфорации снижает риск образования конденсата внутри лотка, что важно для безопасности в помещениях с постоянной влажностью.

Преимущества

• Регулируемый угол - позволяет точно следовать проекту без необходимости заказывать несколько типоразмеров
• Горячее цинкование - минимальный уход, устойчивость к ржавчине даже при контакте с химически активной средой
• Небольшая масса благодаря перфорации - удобнее транспортировать и монтировать
• Шарнирное крепление - компенсирует тепловые расширения и оседание конструкций
• Поддержка усиленного исполнения - годится для протяжённых трасс с большим количеством кабелей
• Единство дизайна с серией U5 Combitech - все элементы взаимозаменяемы и собираются без адаптеров

Ограничения применения

• Не предназначен для горизонтальных участков - только для вертикальных поворотов
• Не совместим с лотками других серий или сторонних производителей, кроме U5 Combitech
• Не следует использовать в местах с постоянным механическим ударным воздействием - хотя материал прочный, перфорация восприимчива к деформациям
• Не применяется в качестве самостоятельной несущей конструкции - всегда должен быть закреплён на поддерживающих элементах
• Не допускается использование в средах с контактами с жидким металлом, концентрированными кислотами или щелочами - цинк будет разрушаться

Примеры использования

• Прохождение кабельных трасс между этажами в офисном здании
• Обустройство каналов связи в подземных парковках с высокой влажностью
• Прокладка силовых кабелей в промышленных цехах с частыми мойками оборудования
• Монтаж в тоннелях метро или железнодорожных вокзалах - где нужны долговечность и легкий вес
• Системы автоматизации на заводах с изменением уровня оборудования (например, элеваторы, конвейеры)

Практические советы

• Перед монтажом проверьте соответствие ширины и высоты вашего лотка - 1000×150 мм - именно эти значения обеспечивают герметичность соединения
• При использовании в сырых помещениях дополнительно смажьте места крепления антивандальной смазкой - продлит жизнь болтам
• Не затягивайте крепления слишком сильно - перфорированный профиль может деформироваться
• Если трасса длинная (>8 метров), используйте два таких угла с прямым участком между ними - это снизит усилие на кабели
• Для контроля качества цинкования - осмотрите внутреннюю часть: она должна иметь однородный матовый серый цвет без белых пятен или потёртостей
• Храните изделие в сухом месте перед монтажом - даже оцинкованная сталь может окисляться при длительном контакте с влагой
