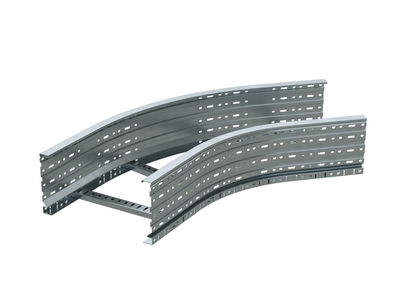

Угол лестничный 45 градусов 150x400 R=660мм горячеоцинкованный - ULC654HDZ ДКС

Угол лестничный 45 градусов 150x400мм, радиус 660мм, горячее цинкование от DKC (ДКС) - это элемент кабельной трассы серии U5 Combitech, предназначенный для плавного изменения направления трассы под углом 45°. Артикул ulc654hdz обеспечивает надежную прокладку кабелей в условиях повышенной влажности и агрессивной среды благодаря термически оцинкованному покрытию.

Назначение и область применения

Угол лестничный 45 градусов 150x400мм, радиус 660мм, горячее цинкование используется для создания поворотов в кабельных трассах на лестничных лотках серии U5 Combitech. Применяется там, где требуется изменить направление трассы без резких изгибов - например, при переходе между этажами, вокруг колонн или в помещениях с ограниченным пространством. Подходит для прокладки силовых, сигнальных и телекоммуникационных кабелей в промышленных зонах, энергообъектах, метро, тоннелях и других местах с высокой влажностью или риском коррозии.

Технические характеристики

• Материал: сталь с горячим цинкованием - прочная, устойчивая к механическим нагрузкам и коррозии
• Угол поворота: 45° - оптимальный для плавного изменения направления трассы
• Размеры лотка: ширина 400 мм, высота 150 мм - совместим с лотками U5 Combitech этих же габаритов
• Внутренний радиус изгиба: 600 мм - обеспечивает минимальное натяжение кабелей при прокладке
• Толщина лонжерона: 1,5 мм - достаточна для жесткости при монтаже на длинных участках
• Боковые стенки: перфорированные, открытые профили - обеспечивают доступ к кабелям и вентиляцию
• Цвет: серый - соответствует цветовой гамме всей серии U5 Combitech
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 - работает при температуре от −50C до +50C, в условиях повышенной влажности и атмосферных осадков
• Огнестойкость: да - не поддерживает горение, сохраняет целостность при воздействии открытого огня
• Исполнение: без соединительного разъема - требует фиксации через болты или хомуты к смежным лоткам

Совместимость и монтаж

Угол лестничный 45 градусов 150x400мм, радиус 660мм, горячее цинкование совместим исключительно с лотками серии U5 Combitech, имеющими высоту борта 150 мм и ширину 400 мм. Монтаж выполняется с помощью болтовых соединений или специальных хомутов к прямым участкам трассы. Отсутствие встроенного соединительного разъема требует точного выравнивания соседних элементов перед затяжкой крепежа. Для установки на длинных участках рекомендуется использовать поддерживающие кронштейны - изделие рассчитано на использование в системах с большими расстояниями между опорами.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и климатическому исполнению согласно ГОСТ 15150 и ГОСТ 15543. Горячее цинкование обеспечивает соответствие нормам долговечности в агрессивных средах. Наличие перфорации снижает риск перегрева кабелей, что дополнительно повышает безопасность эксплуатации.

Преимущества

• Плавный изгиб с радиусом 600 мм минимизирует риск повреждения изоляции кабелей при протяжке
• Горячее цинкование гарантирует срок службы более 30–50 лет без потери защиты от коррозии
• Перфорация боковых стенок упрощает контроль состояния кабелей и облегчает последующую модификацию трассы
• Небольшая масса конструкции снижает нагрузку на несущие элементы и ускоряет монтаж
• Поддержка широкого диапазона температур делает возможным применение в холодных регионах и на открытом воздухе

Ограничения применения

• Не предназначен для использования с лотками другой серии или другого размера - несовместим с 200-миллиметровыми или 300-миллиметровыми лотками
• Отсутствие встроенного соединительного механизма требует дополнительных комплектующих (болты, гайки, шайбы) и времени на сборку
• Не следует применять в средах с постоянным контактом с кислотами, щелочами или соляными растворами - хотя цинк устойчив, длительный контакт с агрессивными жидкостями может вызвать локальное разрушение покрытия
• Запрещено использовать как самостоятельный несущий элемент - всегда должен быть закреплен на опорах или к лоткам

Примеры использования

• Прокладка кабелей между этажами в многоэтажном производственном корпусе
• Обход колонн и трубопроводов в подземных тоннелях метрополитена
• Формирование трассы в сыром помещении - насосной станции, тепловой камере, холодильном комплексе
• Создание маршрута для кабелей связи в наружной сети на промплощадке с суровым климатом

Практические советы

• При выборе угла проверьте внутренний радиус 600 мм - он должен быть больше минимального допустимого радиуса изгиба ваших кабелей (обычно указано в паспорте кабеля)
• Для монтажа используйте болты класса прочности 8.8 и антикоррозийные шайбы - особенно важны в условиях влажности
• Если трасса проходит вне помещения, убедитесь, что все стыки герметичны - даже с хорошим цинком вода может попасть в зазоры между деталями
• При замене старого оборудования - этот угол можно использовать вместо аналогов с такими же габаритами, но обязательно сверьте тип крепления и шаг отверстий
• Не забудьте предусмотреть запас длины кабеля при прокладке через изгиб - даже плавный поворот увеличивает фактическую длину пути
