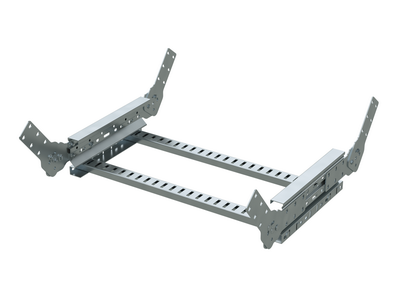

Угол вертикальный лестничный 150х200, горячий цинк | ULF052HDZ DKC ДКС

Угол вертикальный лестничный 150х200 горячеоцинкованный от DKC (ДКС), артикул ulf052hdz, предназначен для создания плавных вертикальных переходов в кабельных трассах на основе системы U5 Combitech. Он обеспечивает надежную фиксацию и безопасную прокладку кабелей в условиях повышенной влажности и агрессивной среды благодаря прочному горячеоцинкованному покрытию.

Назначение и область применения

Угол вертикальный лестничный 150х200 горячеоцинкованный используется для изменения направления кабельной трассы в вертикальной плоскости - например, при переходе между этажами, в шахтах или на технологических площадках. Применяется исключительно в системе U5 Combitech с лотками высотой 150 мм и шириной 200 мм. Подходит для прокладки силовых, контрольных и слаботочных кабелей в промышленных, коммерческих и инфраструктурных объектах.

Технические характеристики

• Материал: сталь оцинкованная с гальванопокрытием методом горячего погружения
• Размеры: высота 150 мм, ширина 200 мм
• Толщина лонжерона: 1,5 мм
• Тип ступени: перфорированный профиль
• Тип бокового профиля: открытый
• Угол регулировки: плавно изменяемый (без фиксированных положений)
• Огнестойкость: соответствует требованиям
• Цвет: серый
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 - допускает работу при температуре от –40C до +40C, в условиях повышенной влажности и атмосферных осадков
• Исполнение: без соединительного разъема - требует монтажа через крепеж к лоткам
• Исполнение для больших расстояний: усиленное - выдерживает нагрузки при протяженных трассах
• Широкодиапазонное исполнение: да - совместим с различными типами лотков U5 Combitech

Совместимость и монтаж

Угол вертикальный лестничный 150х200 горячеоцинкованный совместим только с лотками серии U5 Combitech, имеющими те же габариты - 150×200 мм. Монтаж выполняется с помощью болтов и гаек через перфорацию на лонжеронах. Шарнирное крепление позволяет легко выставить нужный угол наклона перед окончательной фиксацией. Соединение с лотком происходит без дополнительных разъемов - требуется точная подгонка и равномерное затягивание крепежа. Для герметичности стыков рекомендуется использовать уплотнители, если трасса проходит во влажных зонах.

Безопасность и стандарты

Угол вертикальный лестничный 150х200 горячеоцинкованный имеет подтвержденную огнестойкость и соответствует нормам безопасности для кабельных трасс в помещениях с повышенными требованиями к пожарной защите. Горячее цинкование обеспечивает электроизоляцию металла и снижает риск коррозионного разрушения, что продлевает срок службы и минимизирует необходимость обслуживания.

Преимущества

• Плавный изгиб снижает механическую нагрузку на кабели при прокладке - предотвращает повреждение изоляции
• Горячее цинкование гарантирует долговечность - защита сохраняется до 30–50 лет даже в агрессивных средах
• Регулируемый угол позволяет адаптировать трассу под реальные условия монтажа без замены детали
• Усиленная конструкция с толщиной лонжерона 1,5 мм выдерживает значительные нагрузки при длинных участках трассы
• Малый вес за счет перфорированной структуры упрощает транспортировку и установку
• Совместимость с широким спектром лотков U5 Combitech снижает потребность в запасе различных моделей

Ограничения применения

• Не применяется вне системы U5 Combitech - несовместим с другими сериями лотков (например, U1, U3, U8)
• Не предназначен для прямого погружения в жидкость - хотя IP-защита не указана, горячее цинкование не заменяет герметизации
• Запрещено использование в средах с постоянным воздействием кислот, щелочей или хлора - цинк может разрушаться при длительном контакте
• Не рассчитан на механические удары - не следует использовать в местах с возможностью столкновений оборудования

Примеры использования

• Подключение кабельных трасс между этажами в жилых комплексах и офисных зданиях
• Прокладка кабелей в подземных тоннелях, насосных станциях и канализационных коллекторах
• Обустройство трасс на производствах с высокой влажностью - пищевые заводы, химические цеха, тепловые пункты
• Монтаж в промышленных залах с частыми ремонтами - удобно демонтировать и переустанавливать при необходимости

Практические советы

• Перед монтажом проверьте соответствие размеров лотков - высота должна быть точно 150 мм, ширина - 200 мм
• При регулировке угла используйте уровень - чтобы избежать перекосов, которые могут вызвать провисание кабелей
• Затягивайте крепеж равномерно - перетянутые болты деформируют перфорацию, недостаточно затянутые - вызывают люфт
• Для трасс в сырых помещениях после сборки обработайте стыки силиконовым герметиком
• Не используйте этот угол как опору для тяжелых элементов - он служит только для направления кабелей, а не для несущих функций
• Храните в сухом месте - даже оцинкованная сталь может терять защитные свойства при длительном контакте с влагой до монтажа
