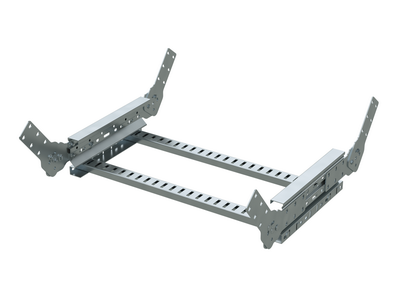

Угол вертикальный лестничный 150х300, цинк-ламельный | ULF053ZL DKC ДКС

Угол вертикальный лестничный 150х300 цинк-ламельный от DKC (ДКС), артикул ulf053zl, предназначен для создания плавных вертикальных переходов в кабельных трассах системы U5 Combitech. Он обеспечивает надежную фиксацию и безопасную прокладку кабелей при изменении направления трассы под любым углом.

Назначение и область применения

Угол вертикальный лестничный 150х300 цинк-ламельный используется для изменения направления кабельной трассы в вертикальной плоскости — например, при переходе между этажами, в шахтах или на участках с перепадом высот. Подходит для систем, где требуется гибкая и прочная трасса с минимальными нагрузками на кабели. Применяется в промышленных объектах, офисных зданиях, энергообъектах и на транспорте — там, где важны легкость, долговечность и точность сборки.

Технические характеристики

• Габариты: высота 150 мм, ширина 300 мм — соответствует стандартному лестничному лотку U5 Combitech
• Материал: сталь оцинкованная с цинк-ламельным покрытием — повышенная коррозионная стойкость
• Шарнирность: да — угол регулируемый, позволяет менять наклон без дополнительных элементов
• Тип ступени: перфорированный профиль — удобство прокладки и доступа к кабелям
• Тип бокового профиля: открытый — простота монтажа и визуального контроля
• Огнестойкость: да — сохраняет целостность при воздействии открытого огня
• Цвет: серый — единый внешний вид с другими элементами системы U5 Combitech
• Исполнение: без соединительного разъема — требует крепления к лоткам через болты или заклепки
• Усиленное исполнение: да — увеличенная жесткость для больших нагрузок и длинных трасс

Совместимость и монтаж

Угол вертикальный лестничный 150х300 цинк-ламельный совместим исключительно с лотками системы U5 Combitech с параметрами 150×300 мм. Для установки необходимо выровнять кромки лотка и угол, затем закрепить саморезами или заклепками по перфорации. Шарнирный механизм позволяет заранее задать нужный угол наклона перед фиксацией — это снижает риск деформации и ускоряет монтаж. Не используйте этот элемент как опору для тяжелых кабельных bundles — он рассчитан на равномерное распределение нагрузки по всей поверхности.

Безопасность и стандарты

Элемент соответствует требованиям к огнестойкости и механической прочности для кабельных систем промышленного назначения. Цинк-ламельное покрытие обеспечивает электроизоляцию и снижает риск коррозийного разрушения даже в агрессивных средах. Сертификаты на продукт подтверждают соответствие нормам безопасности для внутренних и частично наружных installations.

Преимущества

• Регулируемый угол — позволяет адаптировать трассу под реальные условия без замены детали
• Легкий вес благодаря перфорированной конструкции — упрощает транспортировку и монтаж
• Цинк-ламельное покрытие — лучше защищает от ржавчины, чем обычное цинкование, почти не уступая нержавейке
• Огнестойкость — сохраняет форму при возгорании, что важно для эвакуационных путей и критичных объектов
• Плавный изгиб — минимизирует изгибы кабелей, продлевая срок службы изоляции

Ограничения применения

• Не предназначена для наружной эксплуатации без защиты от прямого осадка — хотя покрытие устойчиво, длительное намокание может снизить срок службы
• Не рекомендуется применять как самостоятельную несущую конструкцию — только как элемент трассы, закрепленный на несущих элементах
• Подходит только для лотков U5 Combitech 150×300 — несовместим с аналогами других производителей
• Запрещено использование с кабелями, имеющими наружный диаметр более 80% от свободного сечения лотка — это нарушает теплоотвод и затрудняет обслуживание

Примеры использования

• Переход кабельной трассы с первого этажа на второй в многоэтажном офисном здании
• Вертикальный участок в шахте лифтового оборудования
• Связка между технологическими этажами на заводе с конвейерными линиями
• Обход инженерных коммуникаций в техническом помещении с ограниченным пространством

Практические советы

• Перед монтажом проверьте, чтобы все лотки были выровнены по горизонтали/вертикали — иначе угол будет работать на изгиб, а не на сдвиг
• Используйте антивибрационные прокладки при креплении к металлическим конструкциям — особенно в местах с постоянной вибрацией
• При необходимости большего угла наклона — не насилуйте шарнир; выберите другой элемент или соберите последовательность из двух углов
• Проверяйте плотность контакта между углом и лотком — щели могут стать причиной скопления влаги и пыли
• Для систем с большим количеством кабелей — учитывайте посадочную ширину 300 мм: максимальная заполненность — до 40–45% от площади сечения
