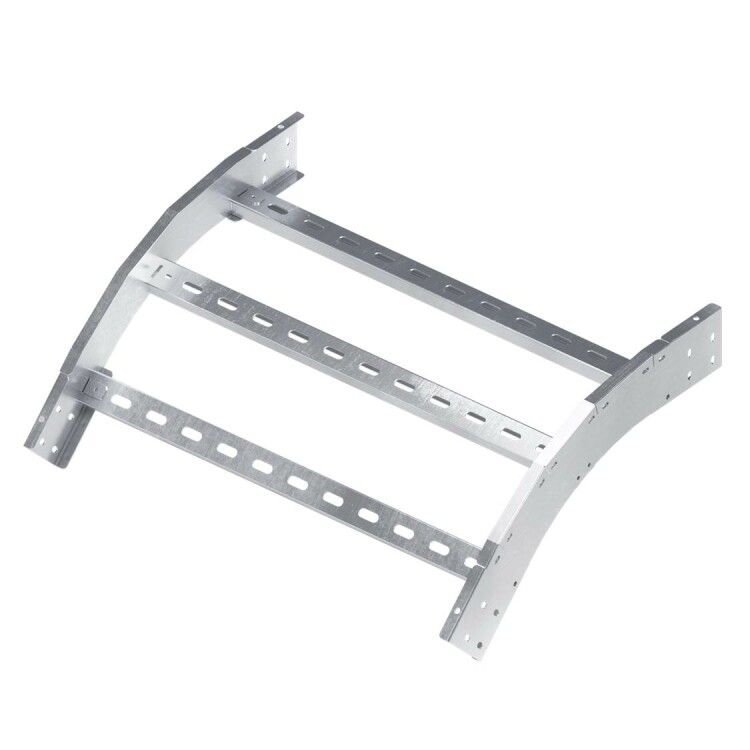

Угол вертикальный внешний 45 градусов, 100х300 R600, цинк-ламельный в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа - LO0163KZL ДКС

Угол вертикальный внешний 45 градусов, 100х300 R600, цинк-ламельный, в комплекте с крепежными элементами и соединительными пластинами DKC - это элемент системы лестничных лотков DKC L5 Combitech, предназначенный для плавного перехода кабельной трассы вниз под углом 45°. Продукт совместим с перфорированными профилями шириной 300 мм и высотой борта 100 мм, обеспечивает надёжную сборку и защищённую прокладку проводов.

Назначение и область применения

Угол вертикальный внешний 45 градусов, 100х300 R600, цинк-ламельный, в комплекте с крепежными элементами и соединительными пластинами DKC используется для изменения направления кабельной трассы в вертикальной плоскости - например, при спуске лотка между этажами, в шахтах или на технологических площадках. Подходит для систем, где требуется сохранить целостность трассы без резких изгибов. Часто применяется в промышленных объектах, жилых комплексах, офисных зданиях и на транспорте.

Технические характеристики

• Угол изгиба: 45° - позволяет выполнить плавный спуск трассы без перегрузки кабелей.
• Размеры: высота 100 мм, ширина 300 мм - соответствует стандартным лоткам L5 Combitech.
• Внутренний радиус: 600 мм - минимизирует механическую нагрузку на кабели при прокладке, особенно важен для чувствительных волоконно-оптических и силовых линий.
• Материал: сталь оцинкованная - обеспечивает коррозионную стойкость в помещениях с повышенной влажностью и на улице.
• Покрытие: цинк-ламельное - слоистая защита с повышенной износостойкостью по сравнению с обычным цинком, устойчиво к царапинам при монтаже.
• Тип профиля: перфорированный - удобен для фиксации кабелей хомутиками и крепёжными планками.
• Тип бокового профиля: открытый - позволяет легко вводить/выводить кабели без демонтажа участка.
• Цвет: серый - унифицирован с другими элементами серии L5 Combitech.

Совместимость и монтаж

Угол вертикальный внешний 45 градусов, 100х300 R600, цинк-ламельный, в комплекте с крепежными элементами и соединительными пластинами DKC совместим исключительно с лотками серии L5 Combitech от DKC. Монтаж выполняется с использованием входящих в комплект соединительных пластин и крепёжных элементов - саморезов, болтов и гаек. Соединение происходит по принципу “штырь-паз” с последующей фиксацией. Установка требует выравнивания по уровню перед затяжкой крепежа. Не рекомендуется использовать с лотками других серий - возможны щели, деформация или потеря герметичности.

Преимущества

• Цинк-ламельное покрытие увеличивает срок службы в агрессивных средах.
• Плавный радиус 600 мм снижает риск повреждения кабелей при протяжке.
• Открытые бока позволяют выполнять обслуживание без полного демонтажа.
• Комплектация с крепежом и пластинами экономит время на подготовку к монтажу.
• Стандартные размеры обеспечивают взаимозаменяемость с другими элементами L5 Combitech.

Ограничения применения

• Не предназначен для горизонтальных поворотов - только для вертикального ниспадающего движения.
• Не рассчитан на механические удары или динамические нагрузки - не используйте как несущую конструкцию.
• Запрещено применять в условиях постоянного погружения в воду - хотя покрытие устойчиво к влаге, изделие не имеет IP-защиты.
• Не совместим с лотками других производителей, даже при совпадении габаритов - различаются форма крепёжных отверстий и замковые механизмы.

Примеры использования

• Спуск кабельной трассы от потолочного лотка к полу в распределительном щите.
• Переход между уровнями в многоквартирном доме - от этажного шкафа к подвалу.
• Обход колонн или инженерных коммуникаций в промышленных цехах.
• Подключение оборудования на двухуровневых конвейерах.

Практические советы

• Перед установкой проверьте внутренний радиус - он должен быть больше минимально допустимого радиуса изгиба для ваших кабелей (обычно указано в паспорте кабеля).
• Используйте только крепёж из комплекта - другие болты могут иметь неверную длину или головку, что нарушит плотность соединения.
• При прокладке большого числа кабелей не заполняйте угол более чем на 80% сечения - это предотвращает перегрев и трудности при дальнейшей протяжке.
• При работе в местах с частыми температурными перепадами (например, на крыше) дополнительно проверяйте состояние цинк-ламельного покрытия через 1–2 года.
• Артикул lo0163kzl - всегда указывайте его при заказе запасных частей, чтобы избежать несовместимости.
