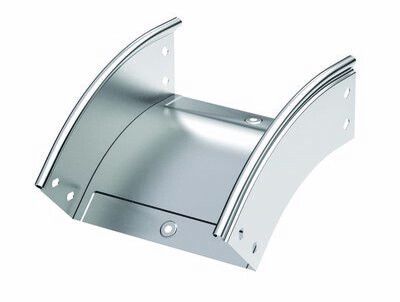

Угол CD 45 вертикальный внеш. 45° 600х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми | 36887K DKC ДКС

Угол вертикальный внешний 45 градусов 600х100 для лотка CD 45 от DKC (ДКС), артикул 36887k, предназначен для изменения направления кабельной трассы в вертикальной плоскости с плавным изгибом. Этот элемент входит в систему S5 Combitech и обеспечивает надёжное соединение между лотками, сохраняя целостность проводки даже в условиях повышенной нагрузки.

Назначение и область применения

Этот угловой элемент используется для создания вертикальных поворотов кабельной трассы под углом 45°. Подходит для прокладки силовых, управляющих и информационных кабелей в промышленных объектах, цехах, распределительных пунктах, серверных помещениях и других зонах с плотной кабельной сетью. Особенно эффективен там, где требуется изменить направление трассы без резких изгибов, снижающих допустимую нагрузку на кабели.

Технические характеристики

• Угол поворота: 45°
• Тип: Угол вертикальный внешний
• Габариты: ширина 600 мм, высота 100 мм
• Внутренний радиус изгиба: 240 мм
• Толщина материала: 0,8 мм
• Материал: оцинкованная сталь (горячее цинкование по технологии Сендзимира)
• Цвет: серый
• Исполнение: с перфорированными боковыми стенками и основанием
• Огнестойкость: соответствует требованиям
• Соединение: с предустановленными соединительными пластинами и крепежом

Совместимость и монтаж

Угол 36887k совместим исключительно с лотками CD 45 шириной 600 мм и высотой 100 мм из той же серии S5 Combitech. Монтаж выполняется без дополнительного оборудования:

• Соединительные пластины уже установлены внутри угла - достаточно выровнять кромки лотка и зафиксировать болтами.
• Перфорация в боковых стенках и основании позволяет использовать стандартные крепёжные элементы (болты, саморезы) для фиксации к стене, потолку или несущей конструкции.
• Плавный изгиб обеспечивает минимальное сопротивление при протяжке кабелей - не требуются специальные инструменты для ввода проводов.

Не используйте этот элемент с лотками другого размера - несоответствие по высоте или ширине нарушит герметичность и механическую прочность соединения.

Безопасность и стандарты

Изделие выполнено из оцинкованной стали с антикоррозийным покрытием, обеспечивающим долговечность в агрессивных средах. Огнестойкость соответствует нормам для кабельных систем, применяемых в промышленных объектах. Горячее цинкование по методу Сендзимира гарантирует равномерное покрытие и устойчивость к механическим повреждениям при монтаже.

Преимущества

• Встроенный крепёж и соединительные пластины экономят время на сборке - не нужно докупать комплектующие.
• Плавный изгиб с радиусом 240 мм снижает риск повреждения кабелей при протяжке.
• Перфорация в основании и боках упрощает крепление к любому типу поверхности - бетон, металл, деревянные конструкции.
• Серый цвет и единая система S5 Combitech обеспечивают эстетическую и функциональную согласованность всей трассы.
• Поддерживается рекомендованный ассортимент - легко заменить или расширить систему без потери совместимости.

Ограничения применения

• Не предназначена для горизонтальных поворотов - только для вертикальной плоскости.
• Не подходит для лотков другой ширины или высоты - например, 400 мм или 150 мм.
• Не следует использовать в местах постоянного контакта с открытой водой или химически активными жидкостями - хотя оцинковка устойчива, она не является полностью иммунной к агрессивной среде.
• Запрещается применять в качестве несущего элемента для веса, превышающего допустимые нагрузки лотка CD 45 - он лишь направляет трассу, не воспринимает значительные статические нагрузки.

Примеры использования

• Смена уровня кабельной трассы от пола к потолку в производственном цехе с использованием лотков CD 45.
• Обход препятствий (балок, трубопроводов) в серверной комнате с плотной кабельной сетью.
• Создание многоуровневой трассы в распределительной подстанции, где необходимо сохранить радиус изгиба для кабелей большого сечения.

Практические советы

• Перед монтажом проверьте соответствие внутреннего радиуса (240 мм) минимальному радиусу изгиба ваших кабелей - особенно важны для силовых и оптоволоконных линий.
• При установке на металлические конструкции используйте антивибрационные прокладки - они продлевают срок службы и снижают уровень шума.
• Если трасса проходит через зоны с высокой запылённостью, регулярно осматривайте перфорацию - возможна задержка пыли, которую можно удалить воздухом под давлением.
• Для удобства сборки собирайте участок трассы на полу перед установкой - это минимизирует ошибки и ускоряет процесс.
• Артикул 36887k всегда заказывайте в комплекте с другими элементами S5 Combitech - это гарантирует точное совпадение материалов и технологий производства.
